Ölçü (L*W*H):2880x2450x2700 Cədvəl Ölçüsü (mm):1000x500 Baltaların sayı: 5 Cədvəl Səyahəti (X) (mm):800 Cədvəl Səyahəti (Y) (mm):500 Cədvəl Səyahəti (Z) (mm):500 Yerləşdirmə Dəqiqliyi (mm):0,0075 Təkrarlanma qabiliyyəti (X/Y/Z) (mm):0.005 İş mili sürətinin diapazonu (d/daq): 1 - 8000 rpm Mil Mühərrikinin Gücü (kW): 7.5 Maks. Masa yükü (kq): 600 kq Min. Alətlərin Dəyişmə vaxtı: 3
Freze dəzgahı iş parçasının müxtəlif səthlərini emal etmək üçün istifadə olunan freze maşınına aiddir. Ümumiyyətlə, freze kəsicisi əsasən fırlanma hərəkəti ilə idarə olunur və iş parçası və freze kəsici qidalanma hərəkəti kimi hərəkət edir. Təyyarə, yiv emal edilə bilər, həmçinin müxtəlif əyri səthlər, dişlilər və s.
Yüksək keyfiyyətli rezin qum
Tayvan mili
Tayvan top vinti və kilid qozu
Tayvan təzyiq silindri
Yapon NSK daşıyan alman R+W muftası
Avtomatik yağlama sistemi
İsteğe bağlı olaraq çip konveyeri
Ərizə:

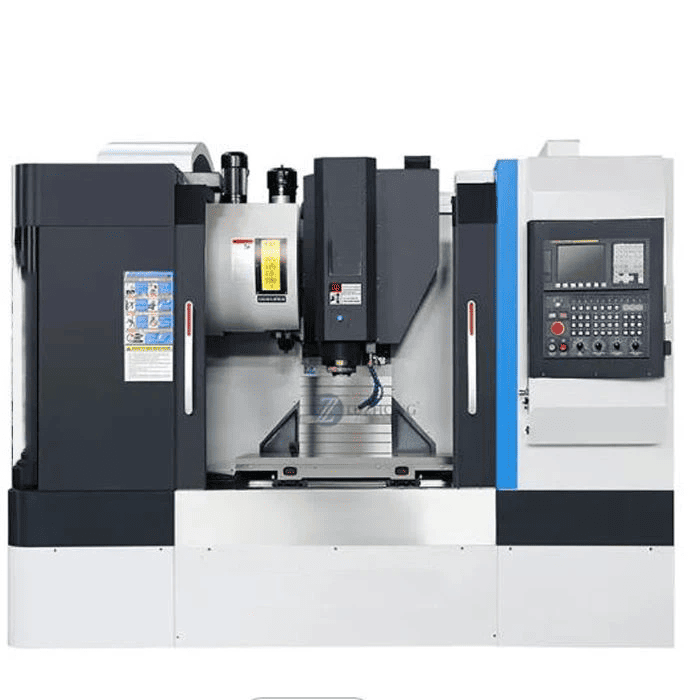

Bu VMC mexaniki emal və qəlib istehsalı üçün uyğundur .Və o , kobud emal tələblərinə uyğunlaşa bilər .
emalı başa çatdırmaq üçün emal. O, həmçinin frezeləmə, qazma, vurma, qazma və s. kimi bir çox iş prosedurlarını bitirə bilər.
Bütün parametrlər fərdiləşdirilə bilər
Nümunənin parametrləri
| yox. | Maddə | Spesifikasiyalar |
|---|---|---|
| A Dəzgahın texniki parametrləri: | ||
| 1 | Maşının gövdəsi və bütün hissələri nano tökmələrdən hazırlanıb | |
| 2 | Cədvəl ölçüsü | 500×400 mm |
| 3 | T-groove (en x kəmiyyət x aralıq) | 10×5×78 mm |
| 4 | Ən böyük yük | 200 KG |
| 5 | Maksimum yem hündürlüyü | 280 mm |
| 6 | Milin səthindən işə qədər olan məsafə | 100-280 mm |
| 7 | Üçoxlu səyahət X/Y/Z | 450/400/170 mm |
| 8 | Mil diametri | Ø100mm |
| 9 | Mil sürəti | 36000 rpm |
| 10 | Mil mühərrikinin gücü | 6KVt |
| 11 | Mil alət kitabxanasının tutumu | 8 |
| 12 | Alət dəyişdirmə vaxtı | 5S |
| 13 | Milin daralması | ISO25 |
| 14 | Bıçaq kitabxana dərsləri | Servo diskin fırlanması |
| 15 | Sürətli hərəkət sürəti X/Y/Z | 12/12/12m/dəq |
| 16 | Emal sürəti | 6－12m/dəq |
| 17 | Yerləşdirmə dəqiqliyi | ±0,006/300 mm |
| 18 | Təkrarlanan yerləşdirmə dəqiqliyi | ±0,006/300 mm |
| 19 | İşlənmiş səthin dəqiqliyi | ≤Ra1.6 |
| 20 | Emal dəqiqliyi | ±0,01 mm |
| 21 | İsteğe bağlı dörd oxlu beş oxlu | Bəli |
| 22 | A oxunun fırlanma bucağı | ±105 dərəcə |
| 23 | Beşinci ox C oxunun fırlanma bucağı | 360 dərəcə |
| 24 | Beş oxlu əlaqə rejimi | Hərəkətlə 5 ox |
| 25 | İş gərginliyi | 380V/50HZ±10% və ya 220V/60HZ |
| 26 | Maşın ölçüsü (l * W * H) | 1450×1600×2100 mm |
| 27 | Bədən çəkisi | 1500 kq |
| B Maşın aləti konfiqurasiyasının detalları marka parametrləri: | ||
| 1 | Sistem konfiqurasiyası | Tayvan SYNTEC 6GA/Ncstudio280/LNC |
| 2 | Mil | 6KW yüksək dəqiqlikli, yüksək sürətli, yüksək səssiz yağla soyudulmuş mil |
| 3 | Top vida | Yaponiya NSK, Almaniya RexRoth) 2005 |
| 4 | Xətti bələdçi | Tayvan HIWIN/ABBA yüksək dəqiqlikli bələdçi H25 |
| 5 | Servo qurğu | Panasonic Servo motor 750W/Ncstudio |
| 6 | Tel çubuq yatağı | Tayvan TPI dəqiq dərəcəli rulman |
| 7 | Kommutasiya enerji təchizatı | Tayvan Ming arğacı |
| 8 | Elektrik açarı | Çin çınqıl |
| 9 | çevirici | * Kvadrat çevirici |
1.Gantry freze maşını: o cümlədən portal freze və qazma maşını, portal freze və planya maşını və iki sütunlu freze dəzgahı, böyük hissələrin emalı üçün istifadə olunur.
2.Bir sütunlu freze və tək qollu freze: birincinin üfüqi freze başı sütun bələdçi rayı, uzununa yem üçün masa boyunca hərəkət edə bilər; Sonuncunun son freze başlığı konsol bələdçi relsi boyunca üfüqi olaraq hərəkət edə bilər və konsol da sütun bələdçi relsi boyunca hündürlüyü tənzimləyə bilər. Hər ikisi böyük hissələri emal etmək üçün istifadə olunur.
3.masa freze maşını qaldırmır: iki növ düzbucaqlı iş masası və dəyirmi iş masası var, qaldırıcı masa freze maşını və portal freze maşını arasında orta ölçülü bir frezedir. Onun şaquli hərəkəti sütundakı freze başlığını qaldırmaqla həyata keçirilir.
4. Alət freze maşını: alətləri və digər kiçik hissələri emal etmək üçün istifadə edilən kiçik qaldırıcı masa freze maşını.
5.Tool freze maşını: Şaquli freze başlığı, universal Bucaq masası və tıxac və digər aksesuarlarla təchiz edilmiş qəlib və alət istehsalı üçün istifadə olunur, həm də qazma, qazma və interpolyasiya emal üçün.
6.Digər freze dəzgahları: çəngəlli freze, CAM freze, krank mili freze, yayma jurnal freze və kvadrat külçə freze və s. kimi, müvafiq iş parçasını emal etmək üçün hazırlanmış xüsusi freze maşınlarıdır.

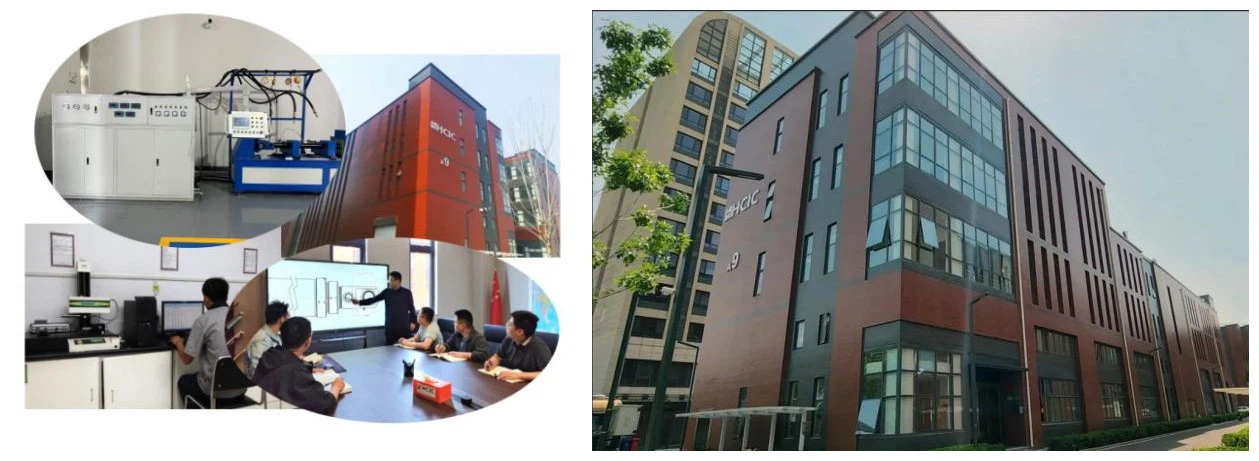

HCIC, əsasən hidravlik sistemlərin dizaynı, istehsalı, quraşdırılması, transformasiyası, istismara verilməsi və hidravlik komponentlərin marka satış xidmətləri ilə məşğul olan 25 illik ixrac təcrübəsinə malik peşəkar hidravlik istehsalçısıdır.

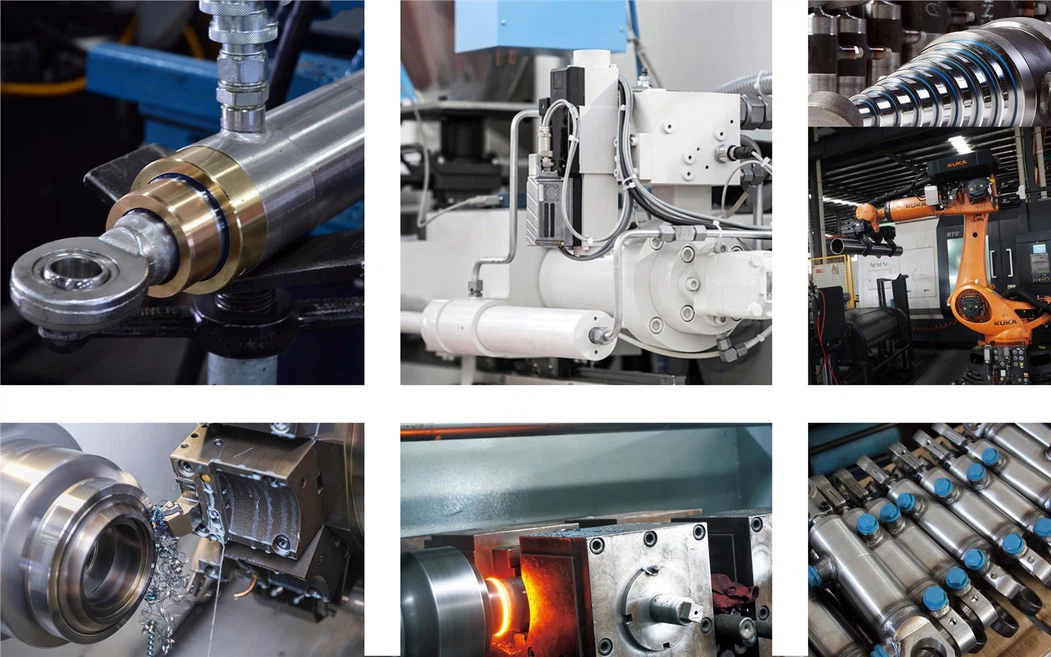

Hidravlik silindrlərin istehsalı və hidravlik sistemin dizayn xidmətləri üzrə 30 ildən çox hərtərəfli təcrübəmiz var. Bizim hərtərəfli gücümüz dünyanın ən yaxşılarından biridir və satışlarımızın 90%-i daimi müştərilərdəndir. Bütün müştərilərimiz xidmət keyfiyyətimizdən razıdırlar. Bizim istehsal bazamız Çinin Shandong əyalətinin Jinan şəhərində yerləşir. Bu, çox mədəni şəhərdir və yaxınlıqda çoxlu böyük limanlar var.
1. 13 illik təcrübə.
2. Mükəmməl işlənmə. Həmişə tədqiqat və inkişafa sadiqdir.
3. Məhsulların keyfiyyət standartlarına cavab verməsini təmin edin.
4. Malların vaxtında çatdırılmasını təmin edin.
5. 2 saat ərzində sizə cavab verəcəyik.
6. İsti və mehriban xidmət və satış sonrası xidmət göstərin.
7. Yerli təchizatçıdan aldığınız zaman keyfiyyətli və ən yaxşı xidmətə zəmanət verin.
8. Müxtəlif dizaynlar, rənglər, üslublar, naxışlar və ölçülər mövcuddur.
9. Xüsusi spesifikasiyalar xoş gəlmisiniz.
1. Keyfiyyətə necə zəmanət verəcəksiniz?
Göndərmədən əvvəl alıcının təsdiqlənməsi üçün sınaq videosunu sınayacağıq və göndərəcəyik.
2.Sifarişi nə vaxt göndərəcəksiniz?
Ödənişin təsdiqini aldıqdan sonra 48 saat ərzində göndərmək üçün əlimizdən gələni edəcəyik.
3.Sifarişimi necə izləyə bilərəm?
Sifarişiniz göndərildikdən sonra göndərmə təfərrüatlarını sizə elektron poçtla göndərəcəyik.
4. Məhsullardan razı qalmadımsa, malları geri qaytara bilərəmmi?
Bəli, zəmanət müddətində dəyişdirmə və təmir xidməti təklif edirik.
5.Bizim işimizi uzunmüddətli və yaxşı əlaqələri necə qurursunuz?
a. Müştərilərimizin faydasını təmin etmək üçün keyfiyyətli və rəqabətli qiymət saxlayırıq;
b. Biz hər bir müştəriyə dostumuz kimi hörmət edirik və haradan gəlməsindən asılı olmayaraq, səmimi şəkildə iş görür və onlarla dostluq edirik.
