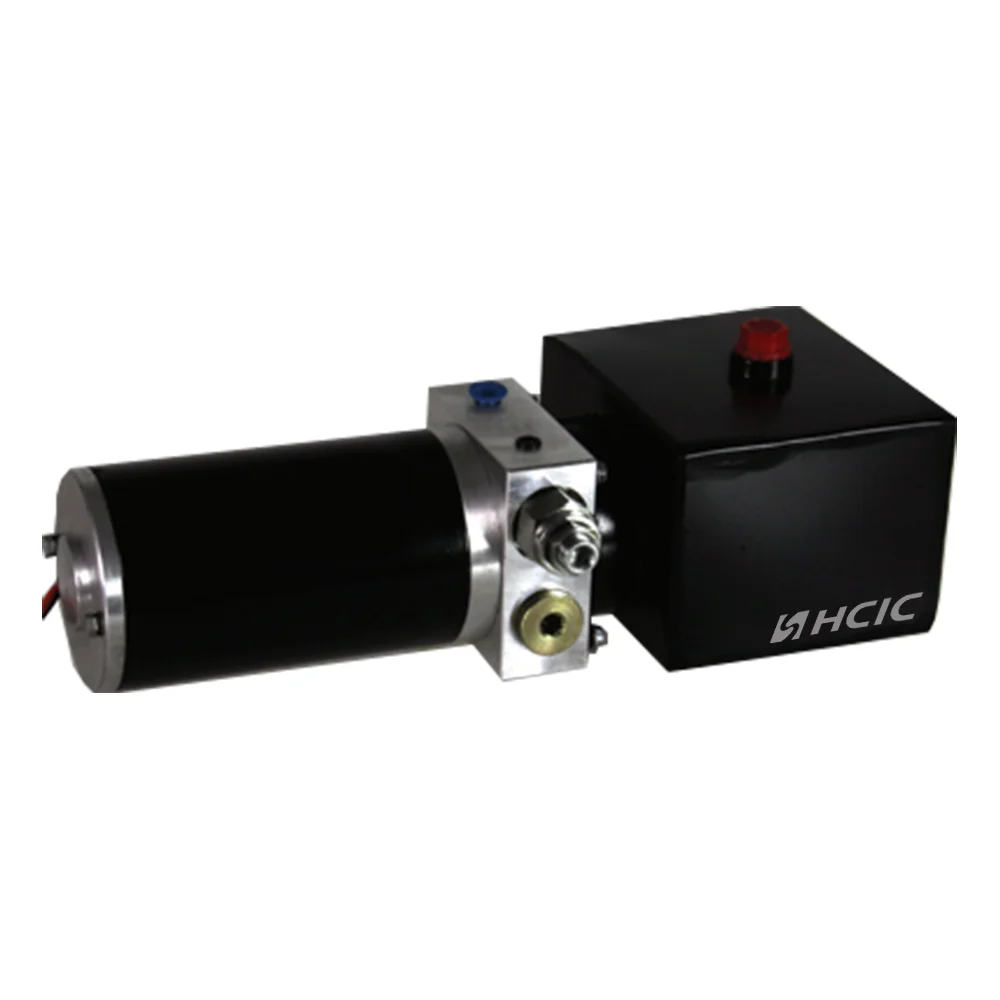

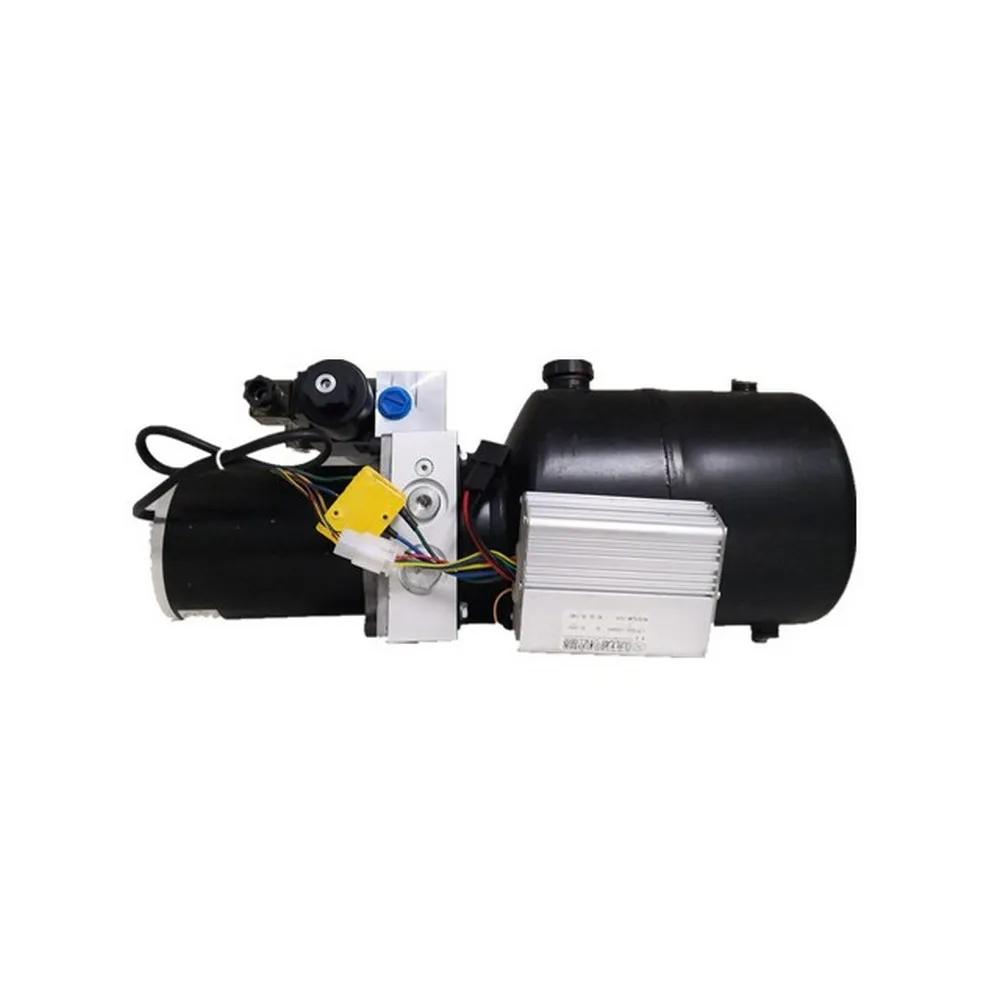

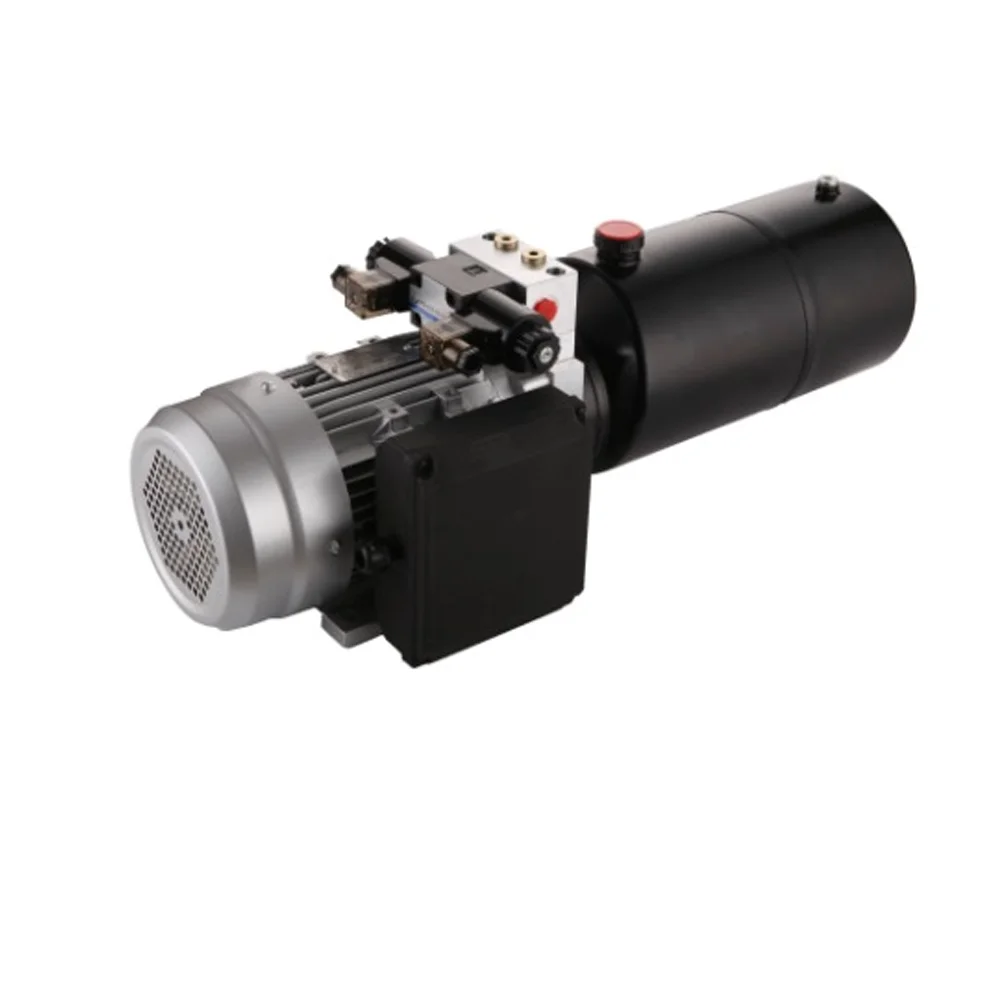

DC hidravlik güc qurğusu

DC hidravlik güc bloku aksessuarlar deyil, PTO-suz mobil hidravlikanın ürəyidir.

HCIC PU seriyalı qurğular tam olaraq Jinan-da qurulub - autsorsing yoxdur, ağ etiket yoxdur. Hər biri bizim daxili yara motorumuzdan, yükə uyğun dişli nasosdan və silindrli CNC avadanlığımızda işlənmiş klapan bloklarından istifadə edir.

12V/24V yük maşını akkumulyatorları ilə işləyərək, zibil qoşqu qaldırıcıları, qayçı qaldırıcıları və əyilmə göyərtələri üçün silindrləri gücləndirir. PTO və ya işləyən mühərrik yoxdur; sadəcə kabelləri və şlanqları bağlayın.

Tipik nasazlıqlar kiçik ölçülü naqillərdən, sıxılmış havadan və ya səhv tənzimlənmiş relyef klapanlarından qaynaqlanır. Hər bir qurğu 110% təzyiqdə 3 dəqiqə ərzində yük testindən keçir. 8%-dən çox amper çəkmə gərginliyi olan qurğular yenidən kalibrlənir.

I. Məhsulun Bölgüsü - Əslində Nə Alırsınız

1.1 Mühərrik

Biz öz DC mühərriklərimizi qururuq. 2 qütblü seriyalı sarılmış, 180°C-yə qədər qiymətləndirilmiş H sinifli izolyasiya. PU-2000 2,0 kVt mühərriklə işləyir. PU-4500 4,5 kVt mühərriklə işləyir. Fərq təkcə gücdə deyil, vəzifə dövrüdür.

12V sistemdəki 2,0 kVt mühərrik tam yükdə təxminən 200 amper çəkir. Əksər yük maşını akkumulyatorları adi havada 30-45 saniyə ərzində bunu idarə edə bilir. -10°C-nin altında, siz 24V sistemdə 4,5 kVt mühərrik istəyirsiniz. Soyuq yağ qalındır. Marjinal mühərrik dayanacaq.

Armatur G6.3 tolerantlığına dinamik olaraq balanslaşdırılmışdır. Montajdan əvvəl 500V DC-də Megger-də hər bir motoru yoxlayırıq. 20 MΩ altında izolyasiya müqaviməti = rədd edin.

1.2 Nasos

Ötürücü nasos. Alüminium korpus. Sərtləşdirilmiş polad dişli çarxlar, diş cinahlarında 0,8 μm Ra səthinə zımpara edilmişdir.

Yer dəyişdirmə diapazonları:

• PU-2000: 1,2 cc/rev - 3,2 cc/rev
• PU-3000: 2,5 cc/rev - 5,0 cc/rev
• PU-4500: 4,0 cc/dev - 8,0 cc/rev

Bu niyə vacibdir: axın sürəti = yerdəyişmə × motor RPM. 2800 rpm-də 3,2 cc-lik nasos sizə dəqiqədə təxminən 9 litr su verir. Bu, silindrinizin nə qədər sürətlə hərəkət etdiyini müəyyənləşdirir. 4 düymlük çuxurlu 40 düymlük vuruş silindrinin tam uzanması üçün təxminən 8,2 litr lazımdır. 9 L/dəq, bu, təxminən 55 saniyəyə baş verir. Pompanın yerdəyişməsini dəyişdirin və bu sürəti dəyişdirin. Sadə riyaziyyat. Sehr yoxdur.

1.3 Valf Bloku

6061-T6 alüminium kütükdən CNC ilə işlənmişdir. Aktyor deyil. Tökmə cisimləri məsaməliliyə malikdir. Öyrəndik ki, 2005-ci ildə 200 ədədlik bir dəstədən sonra tökmə boşluqlarından yayılan saç xətti çatları ilə geri gəldi.

Standart konfiqurasiya:

• Bir çek klapan (poppet tipli, bərkidilmiş oturacaq)
• Bir relyef klapan (birbaşa işləyən, 10 ilə 25 MPa arasında tənzimlənən)
• Bir endirici solenoid klapan (NC, 12V və ya 24V bobin)
• SAE #6 və ya #8 iş portları

Relyef fabrikdə sistemin nominal təzyiqinə 1,1× təyin edilir və möhürlənir. Biz ölü çəki test cihazından deyil, azotla doldurulmuş sınaq stendindən istifadə edirik. Ölü çəki test cihazları kalibrləmə laboratoriyaları üçün yaxşıdır; onlar dinamik krekinq təzyiqinin sürüşməsini tutmurlar.

1.4 Su anbarı

Üfüqi quraşdırılmış polad çən. 2 mm divar. İçəridən və xaricdən tozla örtülmüşdür. Qeyri-bərabər zəmində yağ sıçrayışını azaltmaq üçün daxili tıxac lövhəsi.

Tutumlar: 4L, 6L, 8L, 12L, 15L.

Nəfəs alma qapağında 40 mikron filtr elementi var. Kimsə nəfəs alma qapağını itirdiyinə və içəriyə kir girdiyinə görə nə qədər aqreqatın sıradan çıxmasına təəccüblənəcəksiniz. 150 mikronluq qum dənəsi təxminən 20 dövrədə dişli nasos korpusunu vuracaq.

II. Texniki Spesifikasiyalar

III. Tətbiq Ssenariləri

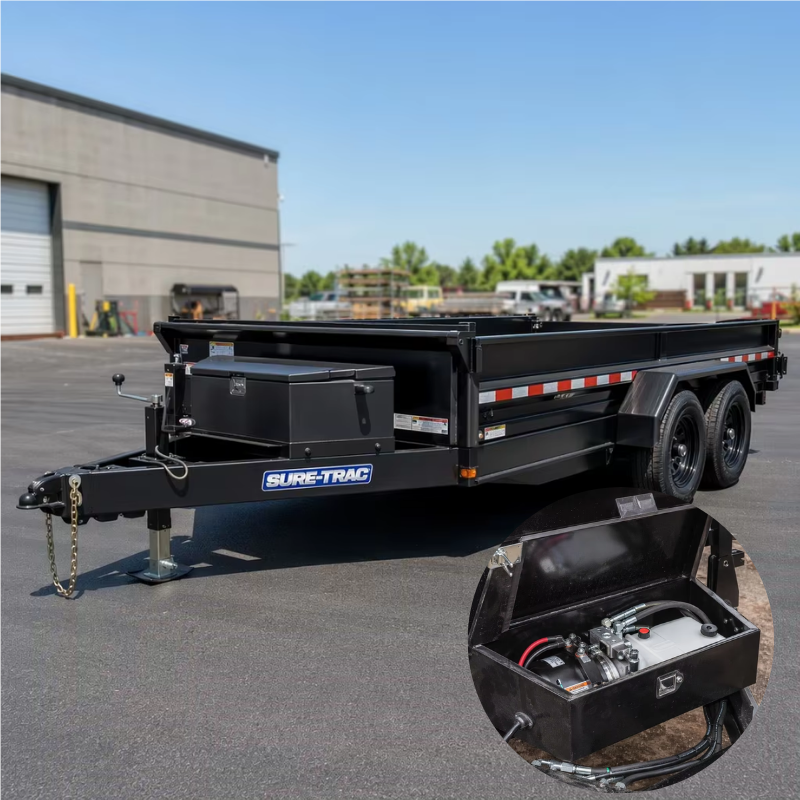

3.1 Boşaltma qoşquları (2-10 Ton)

Bu, PU seriyalı gəmilərimizin 70%-ni təşkil edir. 4 pilləli teleskopik qaldırıcısı olan bir oxlu 5 tonluq damperli qoşquya 45° əyilmə bucağında yükü sındırmaq üçün təxminən 16 MPa lazımdır. 20 MPa-da PU-3000 25% marja verir. Yükün quru çınqıl deyil, yaş qum olduqda bu marja vacibdir.

Qurğu qoşqu dilinə, polad korpusun içərisinə quraşdırılır. Batareyadan motora kabel xətti 3 metrdən az məsafədə minimum 35 mm² olmalıdır. Biz hər bir qurğuya 200A kontaktor rölesini daxil edirik. Releyi qaçırmayın. Manuel nəzarətçidə solenoid kontaktlarını qaynaq edəcəksiniz.

3.2 Avtomobil Daşıyıcıları / Tilt Göyərtə Qoşquları

Aşağı axın tələbi. 24 düymlük vuruşla işləyən bir pilləli 3 düymlük buruq silindrinin uzadılması üçün təxminən 2,8 litr lazımdır. 2.0 cc nasosu olan PU-2000-dən 5 L/dəq sürətlə həmin göyərtə təxminən 34 saniyəyə əyilir. Maşının sürüşməməsi üçün kifayət qədər hamar.

3.3 Qayçılı Liftlər və Xidmət Yük Kranları

Bu proqramlar saxlanmasını tələb edir. Silindr dayandıqda, dayanmış vəziyyətdə qalmalıdır - 8 saatdan çox sürüşmə, sürüşmə. Bu sifarişlər üçün klapan blokunda pilotla idarə olunan yoxlama klapanını təyin edirik. Poppet əyilmiş səthə qarşı oturur. 80% nominal təzyiqdə sızma: dəqiqədə 0,1 cc-dən az.

3.4 Uyğun qaldırıcı modellər

PU seriyamız HCIC güc qaldırıcı silindrləri ilə əvvəlcədən uyğunlaşdırılmışdır:

IV. Tez-tez verilən suallar

V. İstehsalat — Biz onu necə qururuq

Motor korpusu 1050 polad boru kimi başlayır. Biz onu kəsdik, hər iki ucuna baxdıq və stator oturacağını CNC tornasında H7 dözümlülüyünə keçirdik. Stator 0,02 mm müdaxilə uyğunluğu ilə sıxılır. Çox boş və titrəyir. Çox sıxdır və soyuq havada korpusu çatlayır.

Nasos dişliləri 20CrMnTi-dən qaynaqlanır, sonra 58-62 HRC-də 0,8-1,0 mm korpus dərinliyinə qədər karbürləşdirilir. Ötürücü korpus 0,4 μm Ra çuxuruna qədər honlanmışdır. Ötürücü ucu boşluğu: 0,06-0,10 mm. 0,06 mm-dən aşağı və istilik genişlənməsi dişliləri kilidləyir. 0,10 mm-dən yuxarı və həcm səmərəliliyi 85% -dən aşağı düşür.

Hər bir yığılmış bölmə sınaq stendinə keçir. Daxil edirik:

• Yüksüz cərəyan çəkilişi (həmin motor/nasos cütləşməsi üçün əsas)
• 10 MPa əks təzyiqdə axın sürəti
• Relief valve krekinq təzyiqi
• 80% nominal təzyiqdə daxili sızma (30 saniyə saxlayın)
• Amp tam yüklə çəkilir

Bütün məlumatlar seriya nömrəli test vərəqinə daxil olur. Bölmə ilə bir nüsxə alırsınız.

VI. HCIC haqqında

HCIC 1998-ci ildən hidravlik məhsullar istehsal edir. 300+ işçi. Şandunq əyalətində üç fabrik. İllik satışlarda 54+ milyon ABŞ dolları. Məhsullar 50+ ölkəyə göndərilir.

Biz ticarət şirkəti deyilik. CNC xətlərinə, qaynaq hüceyrələrinə, honlama maşınlarına və sınaq stendlərinə sahibik. Hidravlik güc qurğusu haqqında bizə e-poçt göndərdiyiniz zaman siz nasosun içini heç vaxt görməmiş bir vasitəçi ilə deyil, klapan blokunu emal edən insanlarla danışırsınız.

Ar-Ge komandamıza hidravlikada hər biri 15-25 il olan 10 mühəndis daxildir. Biz yalnız rəqiblərin dizaynlarını kopyalamırıq. Müştəri bizə nasazlıq hesabatı göndərdikdə, bizim mühəndis komandamız tam disseksiya edir - metallurgiya, səthi bitirmə, ölçülü yoxlama - və 14 gün ərzində düzəldici tədbirlər görür.

ISO 9001:2015 sertifikatına malikdir. QPQ nitridləmə xətti daxili. ASTM B117 üçün duz spreyi sınağı.

Biz həmçinin istehsal edirik:

• İkitərəfli teleskopik silindrlər (tullantıların daşınması, zibil qoşquları)
• Tarp sistemi silindrləri
• Qaynaqlanmış çapraz boru silindrləri
• Tie-rod silindrləri (AG və sənaye)
• Qar təmizləyən silindrlər
• Xüsusi hidravlik manifoldlar və klapan birləşmələri
