Uzun səyahət OEM avadanlığı üçün 53-4592-106 ikiqat qıvrımlı hidravlik silindr ölçülərini, 106,06 düymlük vuruşu, 3/4 düymlük NPTF portunu və 208 lb kataloq çəkisini nəzərdən keçirin.
Stroke:
2,694 mmClosed length,:
1,219 mmExtended length:
3,913 mmPort:
NPTF-də 3/453-4592-106 ikiqat qapaqlı hidravlik silindr HCIC-2026 kataloqunda verilmiş uzun vuruşlu 4000 Series modelidir. Onun 106,06 düymlük kataloq vuruşu onu kompakt ötürücüdən fərqli quraşdırma müzakirəsinə yerləşdirir: maşında pin-mərkəz məsafəsinin uzun müddət dəyişməsi üçün yer olmalıdır və mötərizələr və şlanqlar tam hərəkət zamanı nəzarətdə qalmalıdır.
OEM qurucusu və ya texniki qulluq komandası üçün faydalı başlanğıc nöqtəsi tam ölçülü sıradır. Buraya vuruş, qapalı uzunluq, uzadılmış uzunluq, montaj ölçüləri, port, yağ həcmi və çəki daxildir. Bu dəyərlər mühəndislərə layihə təklifi istəməzdən əvvəl modeli mövcud silindr və ya yeni maşın sxemi ilə müqayisə etməyə kömək edir.
| Maddə | Düym dəyəri | Metrik dəyər |
|---|---|---|
| Model | 53-4592-106 | 53-4592-106 |
| Serial | 4000 seriyası | 4000 seriyası |
| İnsult, A | 106.06 düym | 2,694 mm |
| Qapalı uzunluq, B | 48.00 düym | 1,219 mm |
| Uzatılmış uzunluq, C | 154.06 düym | 3,913 mm |
| Ölçü D | 1.50 düym | 38 mm |
| Ölçü E | 2.06 düym | 52 mm |
| Ölçü F | 2.00 in | 51 mm |
| Ölçü G | 7.00 in | 178 mm |
| Ölçü J | 2.06 düym | 52 mm |
| Ölçü K | 19.50 düym | 495 mm |
| Liman | NPTF-də 3/4 | NPTF-də 3/4 |
Kataloq 53-4592-106 üçün universal təzyiq, yük və ya xidmət müddətinə zəmanət vermir. Yekun seçim maşının real yük yolunu, hidravlik şəraiti və təhlükəsizlik yoxlamasını tələb edir.

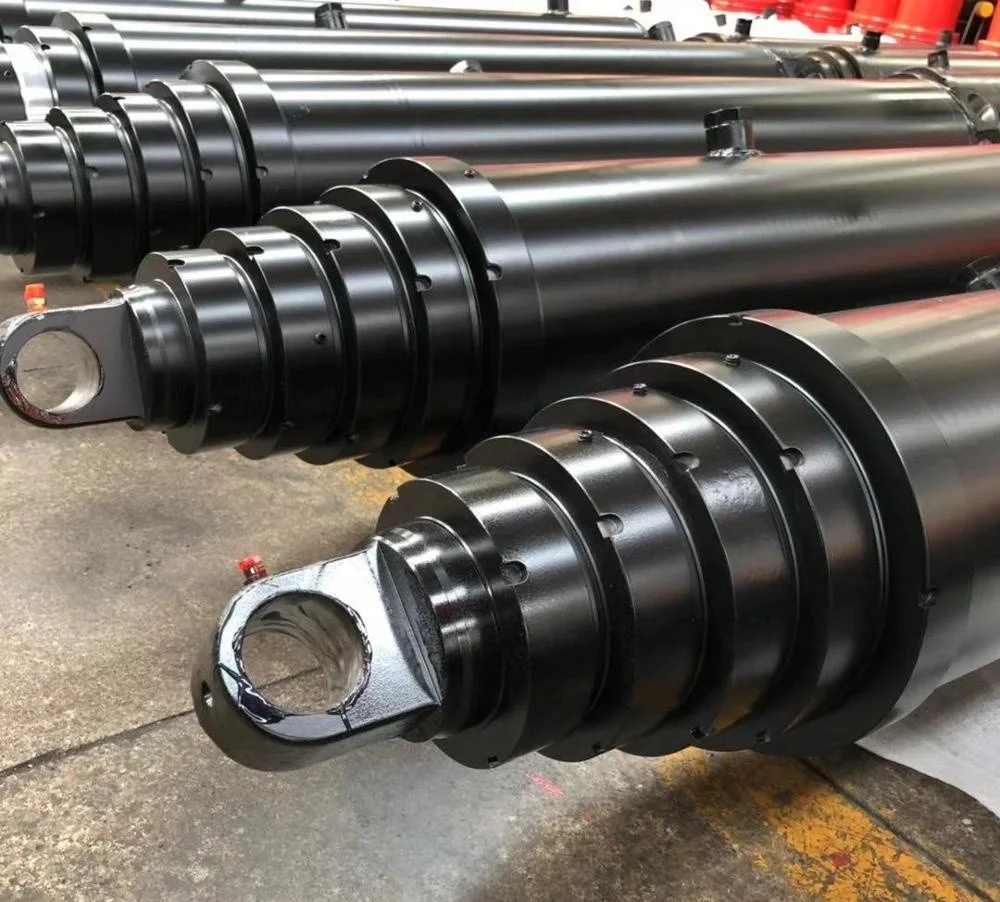

Bir pin-to-pin silindr izolyasiyada işləmir. Sabit pin, hərəkətli pin və əlaqəli mexanizm hərəkəti müəyyənləşdirir. 53-4592-106 üçün kataloqda 48.00 düym qapalı və 154.06 düym uzadılmış siyahılar var. Buna görə də maşın pin-mərkəz məsafəsində böyük bir dəyişiklik boyunca idarə olunan yola ehtiyac duyur.
Quraşdırmadan əvvəl, iki son mövqeni və bir neçə ara mövqeni xəritələndirin. Silindirin nəzərdə tutulan bucaq diapazonunda qalıb-qalmadığını, montaj mötərizələrinin yükü düzgün istiqamətdə daşıyıb-daşımadığını və ətrafdakı strukturun gövdə, çubuq, sancaqlar və şlanqın hərəkəti üçün yer buraxıb-yaxmadığını yoxlayın.
Uzun bir vuruş da marşrutu daha vacib edir. Şlanqlar uzanmadan, əyilmədən və çərçivəyə sürtülmədən hərəkət edən qurğunu izləməlidir. Xidmət qrupları əlaqəli olmayan avadanlığı sökmədən limana və montaj aparatına çata bilməlidirlər.

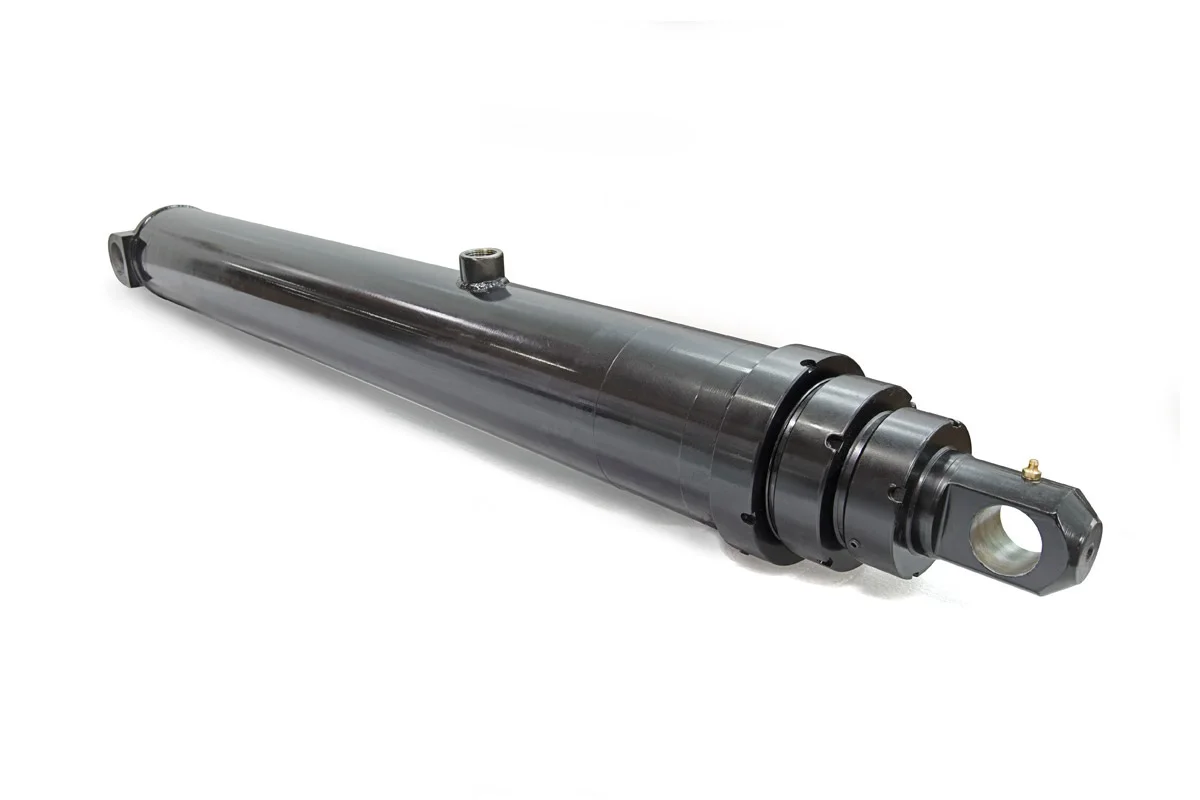

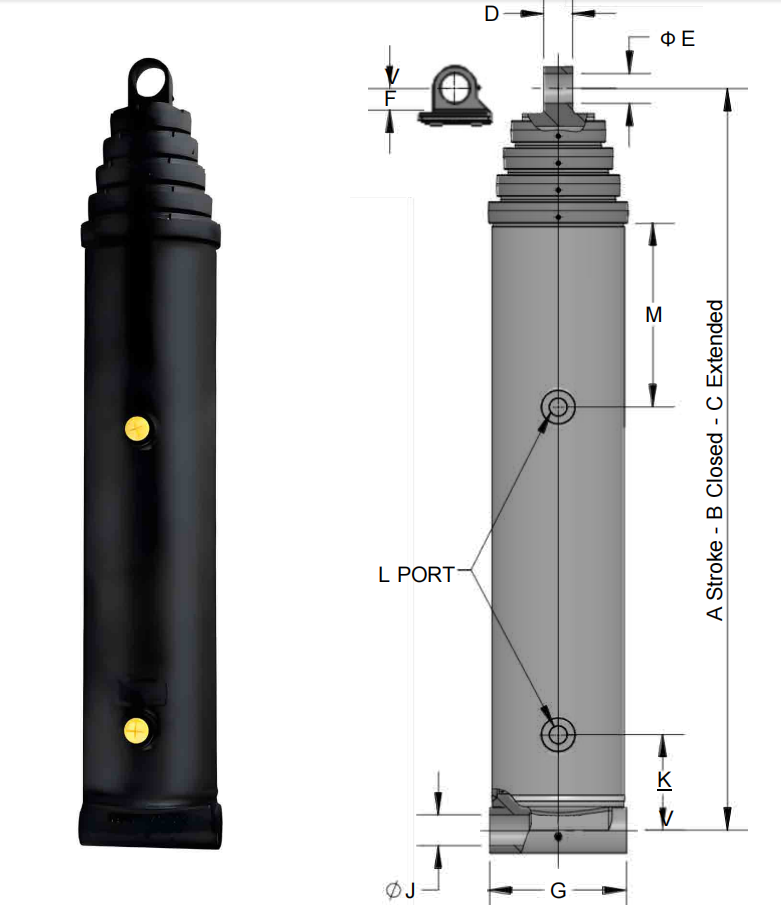

D, E, F, G, J və K kataloq ölçüləri montaj təşkili üçün ölçülü başlanğıc nöqtəsini təmin edir. Uzun vuruşun yeganə uyğunlaşma tələbi olduğunu düşünməkdənsə, onları maşın rəsmləri ilə müqayisə edin.
NPTF portundakı 3/4 mövcud hidravlik santexnika və quraşdırma praktikasına uyğun olmalıdır. Silindr məhdud bir yerə quraşdırılmazdan əvvəl adapteri, möhürləmə üsulunu, şlanqın əyilmə radiusunu və port oriyentasiyasını yoxlayın.
Məhsul cərgəsində 1,7 gallon doldurma yağ həcmi və 6,0 gallon genişləndirilmiş yağ həcmi göstərilir. Hidravlik sistem silindr, şlanqlar, klapan bloku və faktiki iş vəziyyəti üçün kifayət qədər istifadə edilə bilən rezervuar həcminə malik olmalıdır. Bu kataloq dəyərləri tam rezervuar ölçüsü hesablamaları deyil.
Siyahıda göstərilən çəki 208 lb-dir. Bu dəyər daşıma, quraşdırmanın planlaşdırılması və mötərizələrin dizaynı zamanı vacibdir. Təhlükəsiz qaldırma üsulunu təmin edin və maşın strukturunun silindri dəstəkləyə biləcəyini və iş yükünü pin birləşmələri vasitəsilə ötürə biləcəyini təsdiqləyin.

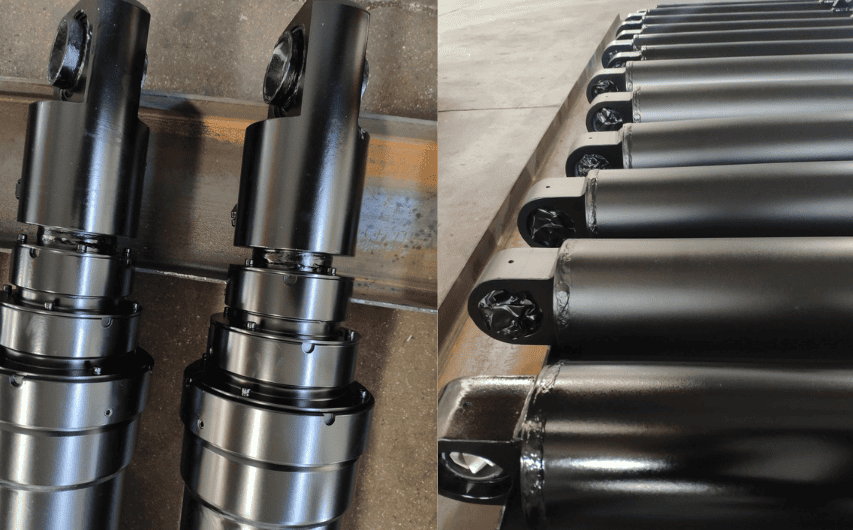

53-4592-106 uzun səyahət OEM avadanlığı və pin-to-pin silindrindən istifadə edən dəyişdirmə layihələri üçün nəzərdən keçirilə bilər. Maşının həndəsəsinin kataloq ölçülərinə uyğun olması şərti ilə, sabit və hərəkət edən montaj nöqtələrinin tam uzadılması zamanı bir-birindən çox uzaq olduğu mexanizmlər üçün namizəddir.
Kotirovka yalnız model nömrəsinə əsaslanmamalıdır. HCIC tətbiqi qiymətləndirmək üçün maşın rəsminə və ya dəqiq sahə ölçmələrinə, iş təzyiqinə, yük istiqamətinə, dövr tezliyinə, pin detallarına və hidravlik əlaqə məlumatlarına ehtiyac duyur.
53-4592-106 pin-to-pin hidravlik silindr, pin-mərkəz məsafəsində müəyyən dəyişikliyə ehtiyacı olan mexanizmlər üçün uzun vuruşlu 4000 Series variantıdır. Onun 106,06 düymlük vuruşu, 48,00 düymlük qapalı uzunluğu, 154,06 düym uzadılmış uzunluğu, NPTF portunda 3/4, 1,7 gallon doldurma dəyəri, 6,0 gallon genişləndirilmiş dəyəri və 208 lb kataloq çəkisi OEM komandasına ilkin təchizat baxışı üçün dəqiq əsas verir.
Sifariş verməzdən əvvəl tam hərəkət həndəsəsini, montaj detallarını, hidravlik məlumatları və idarəetmə planını HCIC-ə göndərin. Bu uzun səyahət modelinin tam maşına uyğun olub olmadığını müəyyən etmək üçün bu məlumat lazımdır.
Jinan Huachen Industrial Co., Ltd. kimi tanınan HCIC avtomobil, tullantıların emalı, tikinti və sənaye avadanlıqları üçün hidravlik silindrlər, hidravlik güc aqreqatları və əlaqəli komponentləri təchiz edir. Məhsulun uyğunluğu tam maşın dizaynına və tətbiq olunan təhlükəsizlik tələblərinə uyğun olaraq təsdiqlənməlidir.
