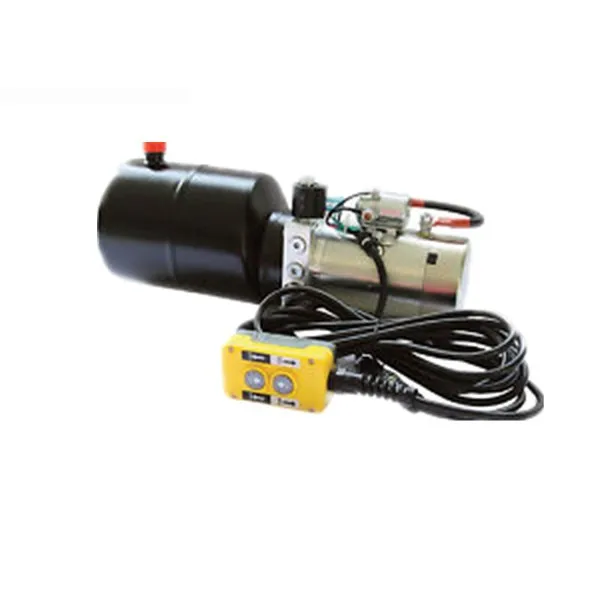

HCPGDD 1,2 GPM axını, 8 qallonluq çəni, SAE #6 portu və zibil qoşquları üçün iki 3000 PSI idarəetmə sxemi olan ikiqat fəaliyyət göstərən hidravlik güc qurğusudur.
Type:
2 ikiqat fəaliyyət göstərirFlow:
1.2 GPMPort size:
SAE №6Tank size:
8 GalDump qoşquları üçün HCPGDD ikiqat təsirli hidravlik güc qurğusu iki müstəqil idarə olunan ikiqat fəaliyyət göstərən hidravlik funksiyaya ehtiyacı olan sistemlər üçün siyahıya alınmışdır. HCIC-2026 kataloqu bu modeli 1,2 GPM axını, 8 qallonluq çən, 3000 PSI və iki solenoidlə idarə olunan 4 yollu, 3 mövqeli klapan konfiqurasiyası ilə müəyyən edir.
Bu ikili tənzimləmə, bir qoşqunun enerji bloku tullantı ötürücüsü və köməkçi hidravlik funksiya kimi iki ayrı ikitərəfli funksiyaya nəzarət etməli olduqda müvafiq ola bilər. Həqiqi dövrə hələ də silindrlər, batareya təchizatı, klapan ardıcıllığı, şlanq düzümü və mövcud quraşdırma sahəsi ilə müqayisədə nəzərdən keçirilməlidir.
| Maddə | Kataloq məlumatı |
|---|---|
| Model | HCPGDD |
| Növ | 2 ikiqat fəaliyyət göstərir |
| Axın | 1.2 GPM |
| Port ölçüsü | SAE №6 |
| Tank ölçüsü | 8 Gal |
| Təzyiq spesifikasiyası | 3000 PSI |
| Valflama | Solenoid idarə olunur; 4-yol, 3-mövqe; 4 yol, 3 mövqe |
| Kataloq mənbəyi | HCIC‑2026, səhifə 16 |
Cədvəl kataloq identifikasiya məlumatlarını qeyd edir. O, universal qaldırma qabiliyyəti, zəmanətli dövriyyə müddəti, eyni vaxtda axın gücü və ya tam naqil konfiqurasiyası yaratmır.
İkiqat fəaliyyət göstərən hidravlik funksiya üçün silindrinin hər iki tərəfinə yönəldilmiş yağ lazımdır. Bir istiqamət aktuatoru genişləndirir; tərs klapan mövqeyi güclə geri çəkilmək üçün yağı qarşı tərəfə göndərir. HCPGDD siyahısı iki cüt fəaliyyət göstərən klapan quruluşunu göstərir, buna görə də güc bloku tək dövrəli ikiqat fəaliyyət göstərən HPU-dan fərqlidir.
OEM treyler qurucusu üçün vacib sual iki funksiyanın necə istifadə ediləcəyidir. Onlar bir-bir qaçacaqlar? Bir funksiyaya üstünlük verilirmi? Nəzarət sistemi ziddiyyətli əmrlərin qarşısını alırmı? Hər iki dövrə aktiv olduqda nə qədər axın mövcuddur? Bu nöqtələr modelin adından deyil, hidravlik sxemdə təsdiqlənməlidir.
Kataloqda iki solenoidlə idarə olunan 4 yollu, 3 mövqeli klapan konfiqurasiyaları göstərilir. Bu, iki cüt fəaliyyət göstərən funksiyalar üçün lazım olan idarəetmə strukturunu təmin edir, son idarəetmə məntiqi isə qoşqu üçün seçilmiş naqillərdən, açarlardan, uzaqdan idarəetmələrdən və maşın ardıcıllığından asılıdır.
Siyahıda göstərilən 1.2 GPM axını ötürücü sürətini qiymətləndirmək üçün başlanğıc nöqtəsidir. Əgər iki funksiya mövcud nasos axınını bölüşürsə, faktiki hərəkət vaxtı dövrənin təşkilindən və işləmə ardıcıllığından asılıdır. Sistem təsdiqi olmadan eyni vaxtda hər iki silindr üçün 1.2 GPM-ni zəmanətli axın kimi təqdim etməyin.
8 gallon çən HCPGDD üçün kataloq dəyəridir. Düzgün işləyən yağ səviyyəsi hələ də silindr həcmləri, çubuq tərəfindəki yerdəyişmə, şlanq həcmi, geri dönmə axını və çənin montaj mövqeyi ilə nəzərdən keçirilməlidir. Daha böyük bir çən, kiçik ölçülü silindr dövrəsini və ya yanlış klapan ardıcıllığını öz-özünə həll etmir.
Hər bir hidravlik əlaqə qoşqu şlanqı və adapter standartına uyğun olaraq yoxlanılmalıdır. Hansı portların hər ikiqat fəaliyyət göstərən funksiyaya aid olduğunu təsdiqləyin, təzyiq və geri qayıtma yollarını müəyyənləşdirin, adekvat şlanq əyilmə radiusunu təmin edin və xidmət üçün girişi buraxın.
HCPGDD, HCIC-nin zibil qoşquları üçün HPU bölməsində verilmişdir. Praktik quraşdırma həmçinin motor, rezervuar, klapan naqilləri, akkumulyator kabelləri və şlanq birləşmələri üçün yer tələb edir. Enerji blokunu bağlamazdan əvvəl yola sıçrayış, vibrasiya, istilik və texniki xidmətə giriş nəzərə alınmalıdır.
HCPGDD bir güc blokundan iki ikiqat fəaliyyət göstərən hidravlik funksiya tələb edən zibil qoşquları üçün nəzərdən keçirilə bilər. Bu, OEM konstruksiyaları, əvəzedici layihələr və əsas ötürücü və köməkçi funksiyası olan qoşqu sistemlərinə aid ola bilər.
Tək ikiqat fəaliyyət göstərən silindr, gücün artırılması/qravitasiyanın azaldılması sxemi və ya fərqli axın və təzyiq təşkili tələb edən sistem üçün avtomatik olaraq düzgün seçim deyil. Tətbiq faktiki nəzarət ardıcıllığına uyğunlaşdırılmalıdır.
HCPGDD sorğusu üçün hazırlayın:
Bu təfərrüatlar HCIC-ə ikili dövrəni tam sistem kimi nəzərdən keçirməyə və istehsaldan əvvəl hər hansı layihəyə aid naqil, şlanq və ya nəzarət tələblərini müəyyən etməyə kömək edir.
Dump qoşquları üçün HCPGDD ikiqat ikiqat fəaliyyət göstərən hidravlik güc qurğusu iki ikiqat fəaliyyət göstərən hidravlik funksiyalar üçün kataloqda müəyyən edilmiş seçimdir. Onun əsas identifikasiya məlumatları 1.2 GPM axını, SAE #6 portları, 8 gallonluq çən, 3000 PSI və iki solenoidlə idarə olunan 4 yollu, 3 mövqeli klapan konfiqurasiyasıdır.
Faydalı qiymət təklifi üçün hər iki silindr üçün məlumatları, idarəetmə ardıcıllığını, elektrik təchizatını, hidravlik sxemi və quraşdırma fotoşəkillərini göndərin. HCIC daha sonra HCPGDD konfiqurasiyasının qoşqunun tam hidravlik sisteminə uyğun olub-olmadığını yoxlaya bilər.
HCIC nəqliyyat, tullantıların emalı, tikinti və sənaye avadanlıqları üçün hidravlik silindrlər, hidravlik güc blokları və müvafiq hidravlik komponentlər təqdim edir. Məhsulun son uyğunluğu maşının tam dizaynına və tətbiq olunan təhlükəsizlik tələblərinə uyğun olaraq təsdiqlənməlidir.
