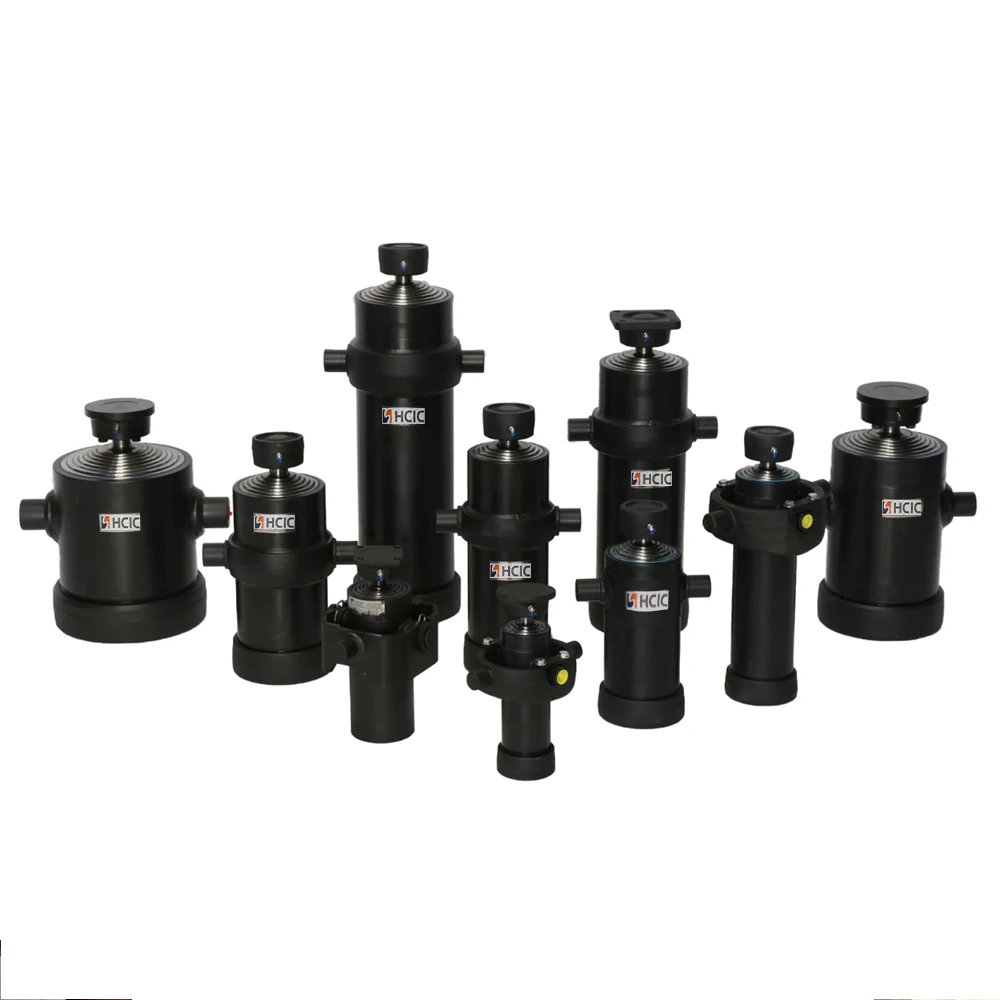

4TG-E130x1307, 1,307 mm vuruşa, 180 bar maksimum iş təzyiqinə və 15-25 ton kataloqu endirmə diapazonuna malik, gövdəaltı teleskopik hidravlik silindrli dörd mərhələli zibil qoşqusudur.
Number of stages:
4 mərhələStroke:
1,307 mmMass:
58 kqWorking volume:
13,7 L4TG-E130x1307, HCIC-2026 kataloqunda siyahıya alınmış dörd mərhələli zibil qoşqusunun teleskopik hidravlik silindridir. O, yan tullantılar və üç tərəfli zibil qoşquları üçün yüngül yükgötürən gövdənin alt hissəsinin bir hissəsidir, burada uzun vuruş gövdənin və şassinin altına uyğun olmalıdır.
Model OEM və ya dəyişdirmə silindrlərinin nəzərdən keçirilməsi üçün müəyyən edilmiş başlanğıc nöqtəsini təmin edir: dörd mərhələ, 1,307 mm vuruş, 180 bar maksimum iş təzyiqi və 15-25 ton kataloqu çevirmə qabiliyyəti diapazonu. Silindr satın almadan əvvəl tam qoşqu quruluşuna, hidravlik dövrə və montaj quruluşuna uyğunlaşdırılmalıdır.
| Parametr | Kataloq dəyəri |
|---|---|
| Model | 4TG-E130x1307 |
| Məhsul növü | Gövdəaltı teleskopik hidravlik silindr |
| Mərhələlərin sayı | 4 |
| Vuruş | 1,307 mm |
| Kütləvi | 58 kq |
| İş həcmi | 13,7 L |
| Maksimum iş təzyiqi | 180 bar |
| Kataloqda əyilmə qabiliyyəti diapazonu | 15-25 ton |
| Ölçü L | 545 mm |
| Ölçü A | 216 mm |
| Ölçü B | 329 mm |
| Ölçü C | 132 mm |
| Ölçü D | 92 mm |
| Ölçü E | 58 mm |
Yuxarıdakı dəyərlər təchiz edilmiş HCIC-2026 kataloqunda, PDF səhifə 18-də Bədən Altı Teleskopik Hidravlik Silindr cədvəlindən transkripsiya edilmişdir. Çap olunmuş cədvəldə 4TG-E130x1307 üçün cərgədə dörd mərhələ, 1307 mm vuruş, 58 kq maksimum iş təzyiqi bar və 58 kq iş təzyiqi 78 göstərilir.

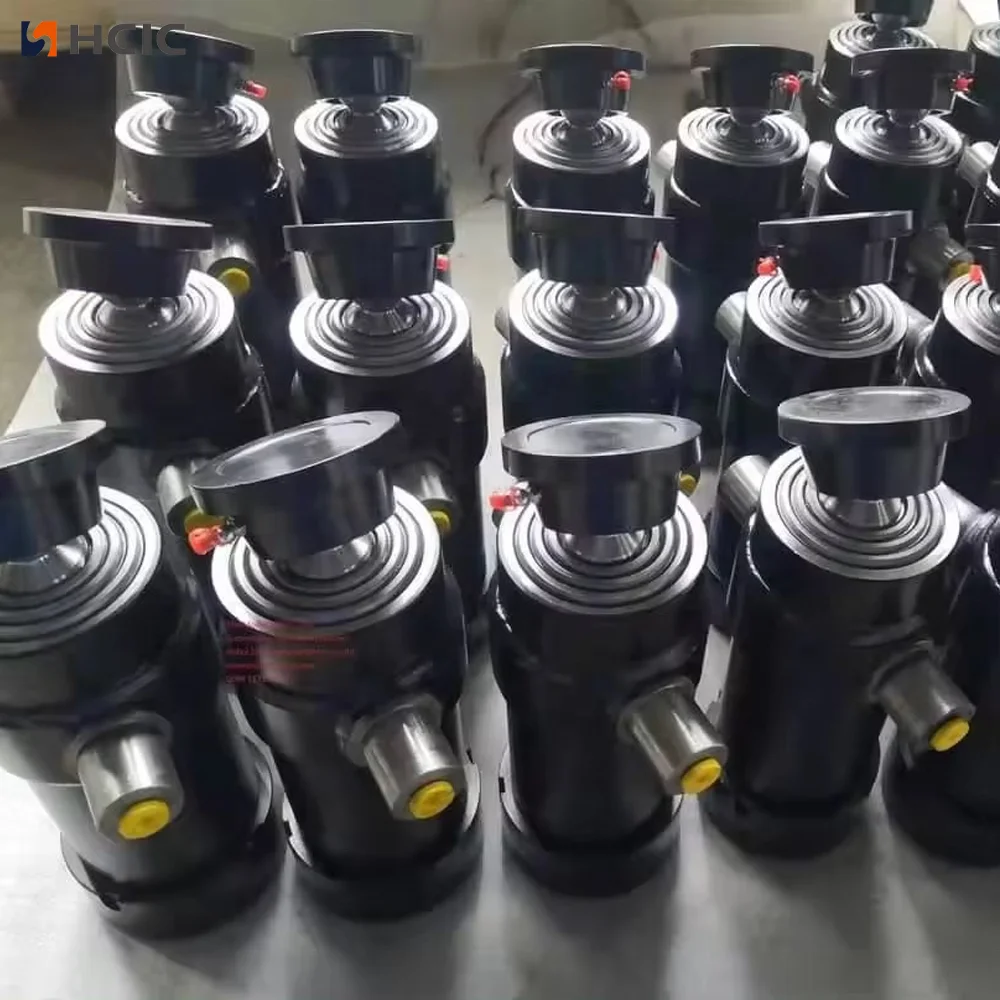

Teleskopik silindr geri çəkildikdə tam uzunluq tələb etmədən daha uzun bir iş hərəkəti yaratmaq üçün iç-içə mərhələlərdən istifadə edir. Bu tənzimləmə gövdənin altındakı boş yerin məhdud olduğu, lakin sürüşmə sisteminin hələ də kifayət qədər hərəkətə ehtiyacı olduğu zibil qoşqularında faydalıdır.
4TG-E130x1307 dörd mərhələyə və siyahıda 1307 mm vuruşa malikdir. Onun 545 mm L ölçüsü qapalı məkanın planlaşdırılması üçün başlanğıc nöqtəsini təmin edir, lakin quraşdırma eyni zamanda silindr beşiyi, pin və ya göz birləşməsini, şassi üzvlərini, şlanqları və zibil gövdəsinin tam hərəkət yolunu nəzərə almalıdır.
Silindr sürüşmə nəticəsini özü müəyyən etmir. Menteşenin yeri, bədən çəkisi, yük bölgüsü, əyilmə bucağı, nasosun axını və relyef qorunması bütün dövr ərzində tələb olunan qüvvə və sürətə təsir göstərir.
Sadalanan L ölçüsü və A–E quraşdırma ölçüləri ilə başlayın. Onları qoşqu rəsmi və ya ölçülmüş montaj sahəsi ilə müqayisə edin. Sonra silindri tam dönmə qövsü ilə yoxlayın. Gövdə bağlı olduqda silindr şassidən təmizlənə bilər, lakin gövdə qalxdıqca çarx və ya mötərizə ilə əlaqə saxlayın.

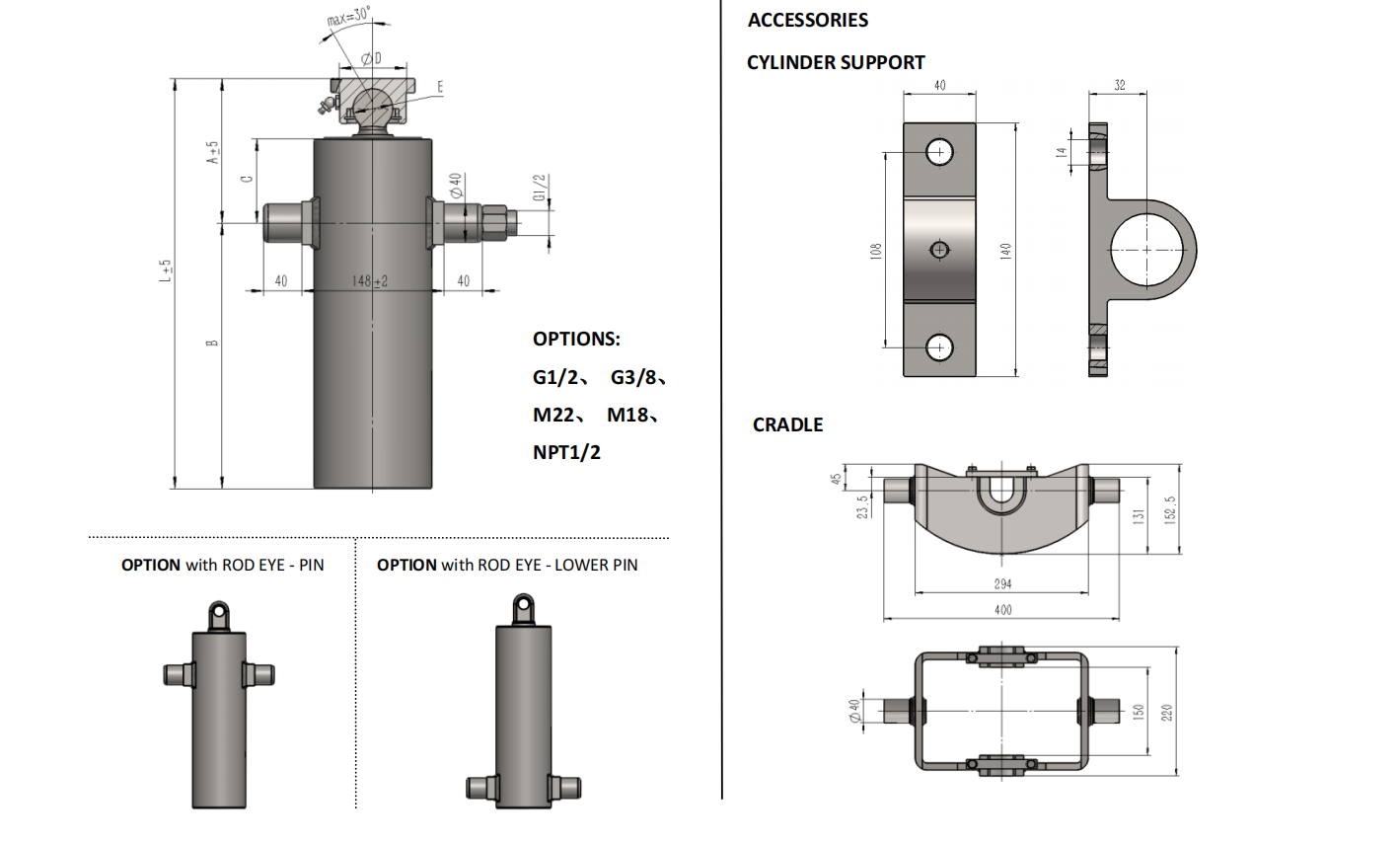

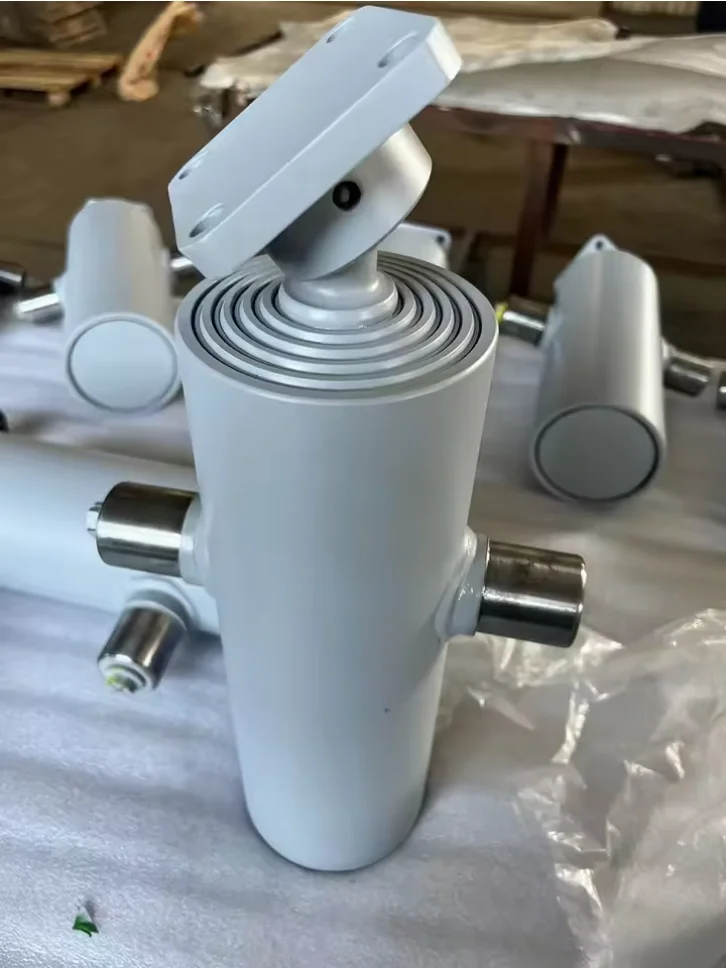

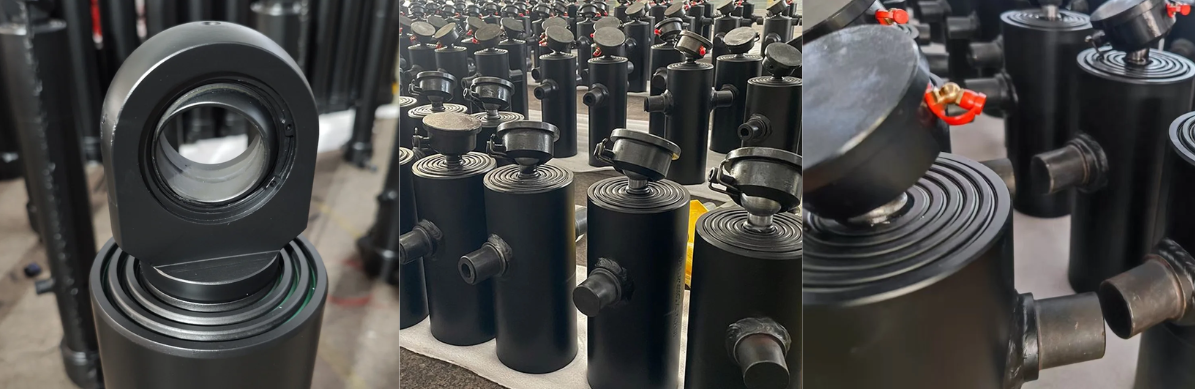

Kataloq səhifəsində dayaq beşiyi arayışları ilə birlikdə gövdənin altındakı silindr diapazonu üçün çubuq gözü və aşağı pin variantları göstərilir. 4TG-E130x1307 üçün dəqiq əlaqə və beşik quruluşu layihə rəsmindən təsdiq edilməlidir. Oxşar görünüşlü teleskopik silindrin eyni sancaqlar arası məsafədən və ya montaj metodundan istifadə edəcəyini düşünməyin.

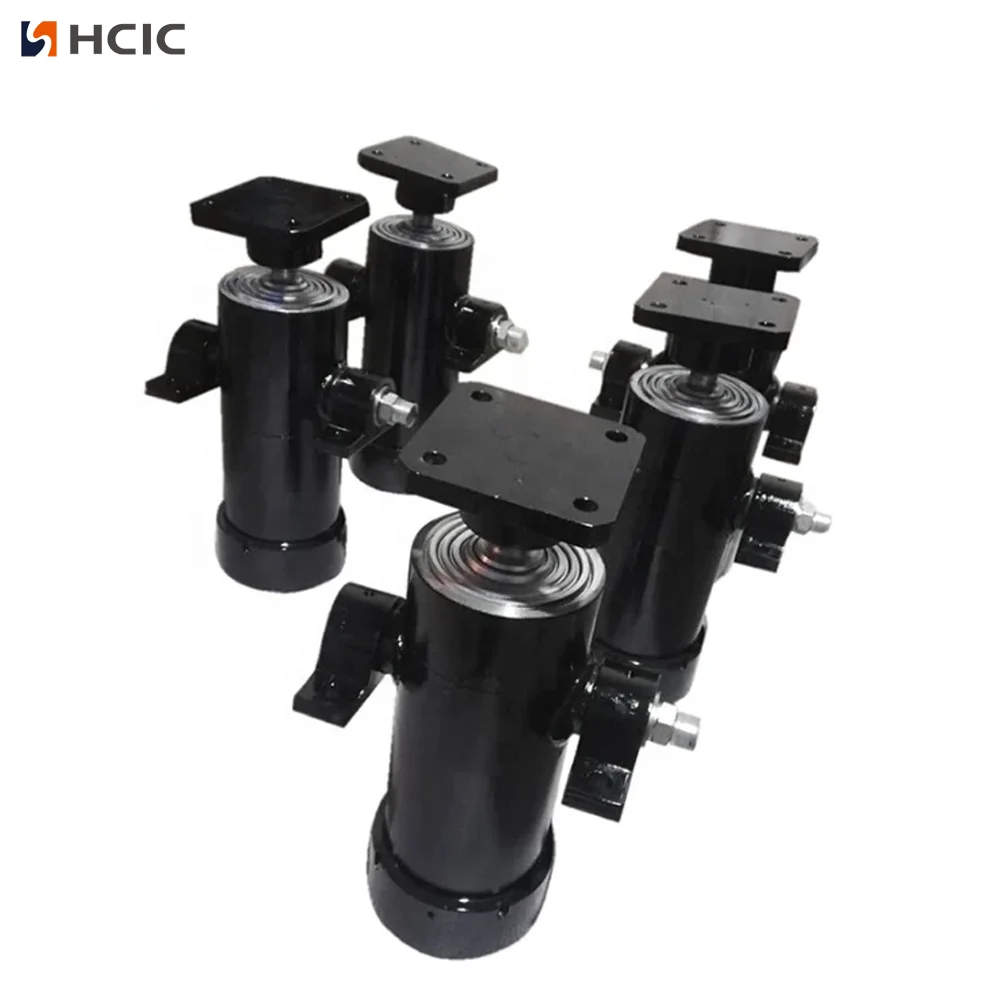

Silindr qoşqunun montaj dizaynı ilə dəstəklənməlidir və düzəldilməlidir. Mötərizələr silindri məcbur etməməli və uzatma zamanı yan yük yaratmamalıdır. Yük tətbiq etməzdən əvvəl sancaqları, beşiyi, şlanqları və yaxınlıqdakı çərçivə elementlərini yoxlayın.
Kataloqda 4TG-E130x1307 üçün 180 bar maksimum iş təzyiqi göstərilir. Nasos, relyef klapan, şlanqın ölçüsü, yağ həcmi və idarəetmə sxemi bu tələbə uyğun olaraq nəzərdən keçirilməlidir. İş təzyiqi zəmanətli qaldırma qabiliyyəti ilə eyni deyil; faktiki qüvvə hidravlik təzyiqdən, effektiv sahədən və qoşqunun mexaniki həndəsəsindən asılıdır.

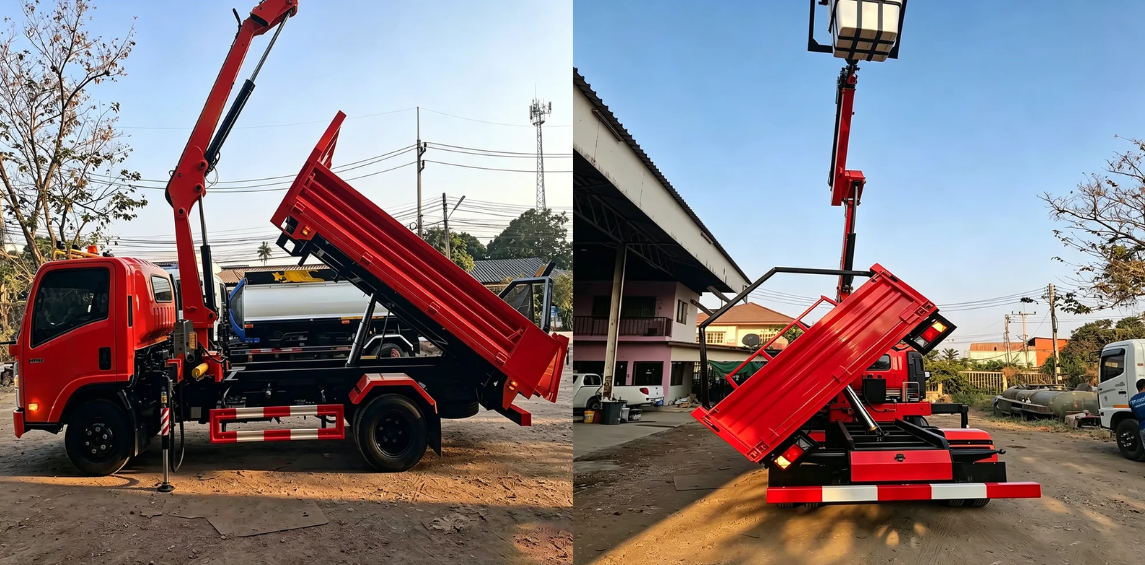

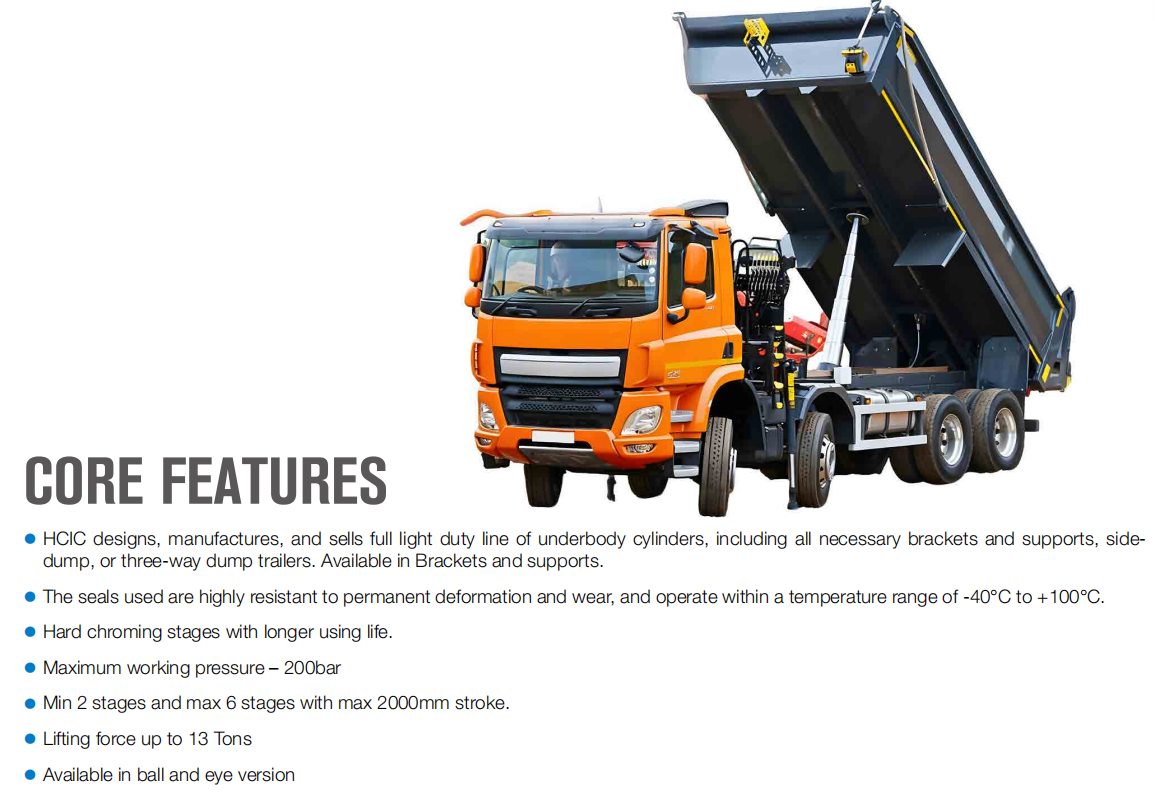

4TG-E130x1307, 1307 mm vuruşlu dörd mərhələli gövdəaltı teleskopik hidravlik silindrə ehtiyacı olan zibil qoşqu layihələri üçün uyğundur. Mövcud quraşdırma sahəsi və kataloqun tətbiqi diapazonu layihəyə uyğun olduqda, yan tullantı və üç tərəfli zibil qoşqu planları üçün nəzərdə tutula bilər.
Kataloqda 15-25 ton yükgötürmə qabiliyyəti diapazonu verilmişdir. Bunu universal yük təsdiqi deyil, kataloq tətbiqi arayışı kimi qəbul edin. Qoşqu gövdəsi, menteşə quruluşu, şassinin gücü, yük bölgüsü və hidravlik sistem birlikdə qiymətləndirilməlidir.
4TG-E130x1307 OEM və ya dəyişdirmə sorğusu üçün göndərin:
Bu məlumat silindrin birbaşa dəyişdirilməsini montaj və ya hidravlik sistemin yenidən dizaynından ayırmağa kömək edir.
4TG-E130x1307 qoşqu qurucularına 1307 mm vuruş, 58 kq kütlə, 180 bar maksimum iş təzyiqi, 13,7 L iş həcmi və 15-25 ton kataloq devirmə diapazonu ilə müəyyən edilmiş dörd pilləli gövdəaltı silindr seçimi verir.
Sifariş verməzdən əvvəl qoşqunun rəsmini, montaj ölçmələrini və hidravlik məlumatları HCIC-ə təchizat yoxlaması üçün göndərin.
