Forklift Hidravlik Lift Silindrinə Giriş: Güc mənbəyi: Təlimat Çəngəl uzunluğu: 800 mm Maşın Test Hesabatı:Təqdim edilmişdir Əsas komponentlər: Motor Maks. Qaldırma hündürlüyü: 1600/2500mm Xidmət çəkisi: 160-280kgs Dönmə radiusu: 1235 mm Min. Qaldırma hündürlüyü: 90 mm Tutumu: 500-1500kgs Ümumi hündürlük: 2165/2925 mm Qaldırma sürəti: 25 mm/s

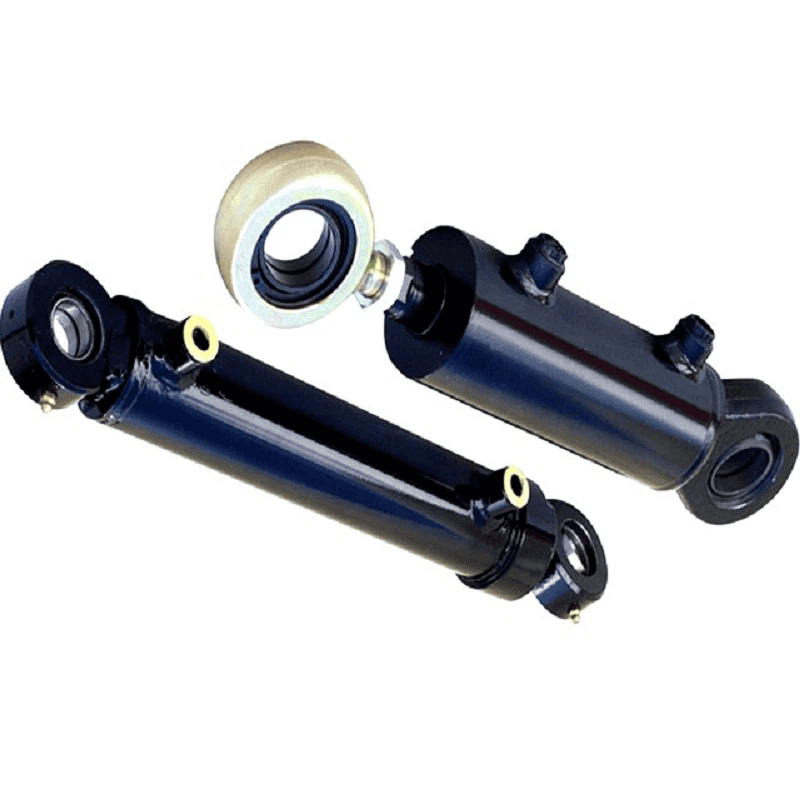

Pistonlu hidravlik silindr iki quruluşa bölünə bilər: tək dirəkli və iki çubuqlu tip. Sabit üsul silindr gövdəsi ilə sabitlənir və piston çubuğu sabitlənir. Hidravlik təzyiqin hərəkəti tək hərəkət növü və ikili hərəkətə malikdir. Tək fəaliyyət göstərən hidravlik silindrdə təzyiq yağı hidravlik silindrin yalnız bir boşluğudur və silindrin təzyiqi silindrin təzyiqi ilə əldə edilə bilər. Hidravlik silindr pistonunun iki istiqamətinin hərəkəti iki boşluqla əvəzlənir və hidravlik təzyiqin təzyiqi tamamlanır.
Arızanın Xüsusiyyətləri
Avadanlıqdakı nasazlıqları aradan qaldırarkən yük əməliyyatını həyata keçirməyin.
Əsas anormal təzahürlərə piston çubuqunun qeyri-dəqiq yerləşdirilməsi və dayanması, qeyri-kafi çıxış itkisi, aşağı hərəkət sürəti və əməliyyat zamanı qeyri-sabit iş performansı daxildir. Ümumi səbəblər aşağıdakı kimi təhlil edilir:
(1) Hidravlik silindr daxilində daxili sızma
Hidravlik silindrin daxili sızması, əsasən, silindrin möhürləyici komponentlərinin həddindən artıq aşınması, həmçinin piston çubuqunun möhürünün, son qapağın möhürünün və piston möhürünün özünün zədələnməsi və ya sıradan çıxması nəticəsində yaranan sızma ilə əlaqədardır.
Piston çubuğu ilə son qapaq arasındakı sızdırmazlıq mövqeyində baş verən sızma üçün əsas səbəblər qatlama, ekstruziya, yırtılma, səthin aşınması, yaşlanma, materialın pisləşməsi və sızdırmazlıq hissələrinin deformasiyası kimi qüsurlardır. Belə hallarda, nasaz möhür çıxarılmalı və yeni keyfiyyətli sızdırmazlıq komponenti ilə əvəz edilməlidir.
Porşen möhürlərinin həddindən artıq aşınması daha çox sürət tənzimləyici klapanın düzgün tənzimlənməməsi nəticəsində baş verir ki, bu da sistemdə həddindən artıq yüksək geri təzyiqə, montaj zamanı möhürlərin düzgün quraşdırılmamasına və ya hidravlik yağın çirklənməsinə və xarab olmasına səbəb olur. İkinci dərəcəli amillərə montaj zamanı xarici cisimlərin daxil olması və aşağı keyfiyyətli sızdırmazlıq materiallarının istifadəsi daxildir.
Bu cür problemlərin nəticələrinə yavaş və ləng hərəkət, qeyri-kafi çıxış qüvvəsi və ağır hallarda pistonun və silindr barelinin daxili divarının zədələnməsi, hətta "silindr ələ keçirilməsi" nasazlığına səbəb olur. Müvafiq həll sürəti tənzimləyən klapanı yenidən tənzimləmək və avadanlıqların quraşdırılması spesifikasiyasına və əməliyyat prosedurlarına ciddi uyğun olaraq lazımi düzəlişlər və təkmilləşdirmələr aparmaqdır.
Bütün parametrlər fərdiləşdirilə bilər
| Model | AF500 | AF1000 | AF1500 |
|---|---|---|---|
| Tutum (kq) | 500 | 1000 | 1500 |
| Aşağı salınmış çəngəl hündürlüyü (mm) | 90 | 90 | 90 |
| Maksimum qaldırma hündürlüyü (mm) | 1600 | 1600/2500 | 1600 |
| Ümumi hündürlük (mm) | 2010 | 2165/2925 | 2150 |
| Ümumi uzunluq (mm) | 1380/1640 | 1380/1640 | 1380/1640 |
| Ümumi eni (mm) | 805 | 1000/750 | 1000 |
| Çəngəl uzunluğu (mm) | 800 | 800 | 800 |
| Dönmə radiusu (mm) | 1235 | 1235 | 1235 |
| Xidmət çəkisi (kq) | 160 | 250/316 | 280 |
| Qaldırma sürəti (mm/s) | 25 | 25 | 21 |
| Paletlər üçün keçid eni (mm) | 1915 | 1915 | 1915 |
