FE-4TG-E169*4280 ön əyləc hidravlik silindri 16 MPa təzyiq və 1,345 mm qapalı uzunluqla 49 tonluq damperli yük maşını tətbiqləri üçün siyahıya alınmışdır.
Working pressure:
16 MPaTipping capacity reference:
49 tNumber of stages:
4 mərhələFE-4TG-E169*4280, 49 ton tutumlu tətbiq üçün HCIC hidravlik əyilmə kataloqunda qeyd edilmiş dörd pilləli ön əyləc hidravlik silindridir. Onun teleskopik konstruksiyası bir pilləli silindrin normal tələb etdiyindən daha qısa qapalı paketlə uzun iş diapazonunu birləşdirir.
Model, silindr uzunluğu, montaj həndəsəsi və avtomobil yükünün birlikdə nəzərdən keçirilməli olduğu öndən sürüşən damperli yük maşını sisteminin dizaynı üçün nəzərdə tutulub. Kataloq ilkin mühəndislik müzakirəsi üçün lazım olan əsas qazma ardıcıllığını, təzyiqi, quraşdırma ölçülərini və qapalı uzunluğu təqdim edir.
| Parametr | Kataloq dəyəri |
|---|---|
| Model | FE-4TG-E169*4280 |
| Dəymə qabiliyyətinə dair arayış | 49 t |
| İş təzyiqi | 16 MPa |
| Mərhələlərin sayı | 4 |
| Buruqların diametrinin ardıcıllığı | 169/158/136/115 mm |
| Ölçü A | 245 mm |
| Ölçü B | 385 mm |
| Ölçü C | 70 mm |
| Ölçü D | 50 mm |
| Ölçü deltası | 50 mm |
| Qapalı uzunluq L | 1,345 mm |
Yuxarıdakı dəyərlər təchiz edilmiş HCIC-2026 kataloqunda FE/FC ön əyləc silindr cədvəlindən transkripsiya edilmişdir. Daşıma qabiliyyətinə dair arayış hər bir yük maşını konfiqurasiyası üçün zəmanət deyil, kataloq tətbiqi dəyəridir.
FE-4TG-E169*4280 dörd yuvalanmış mərhələdən istifadə edir. Mərhələlər uzandıqca çuxur ardıcıllığı 169 mm-dən 115 mm-ə qədər azalır. Bu tənzimləmə silindrin qapalı quraşdırma uzunluğunu 1345 mm-ə qədər saxlayarkən uzun qaldırma hərəkətini təmin etməyə imkan verir.
Ön əyilmə dövrü zamanı hidravlik təzyiq aktiv səhnə sahəsinə təsir edir. Mərhələ ardıcıllığı dəyişdikcə, mövcud qaldırma qüvvəsi və hərəkət sürəti də dəyişir. Bu səbəbdən, silindr yalnız ən böyük çuxuruna və ya nominal yük maşınına görə seçilməməlidir. Bədən çəkisi, faydalı yük, menteşənin mövqeyi, montaj nöqtələri və hidravlik dövrə bütün sistemin yekun nəticəsinə təsir göstərir.

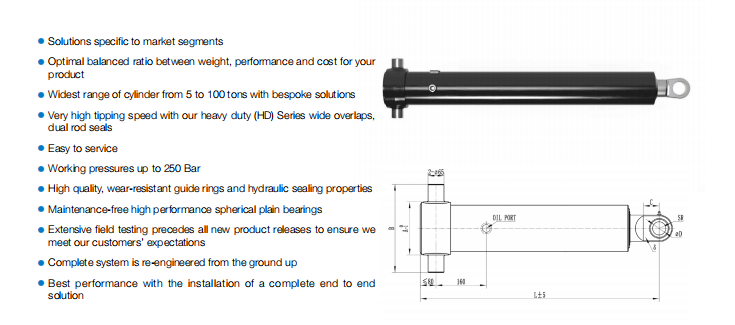

Kataloqda FE-4TG-E169*4280 üçün A, B, C, D və delta ölçüləri verilmişdir. Bu ölçülər yük maşınının ön montaj mötərizəsi, dönmə mexanizmi, çərçivə boşluğu və qapalı gövdə vəziyyəti ilə müqayisə edilməlidir.
1345 mm qapalı uzunluq, silindr şassi ilə ön əyilmə gövdəsi arasında quraşdırıldıqda xüsusilə vacibdir. Alıcılar həmçinin tam uzadılmış yolu, qaldırmanın başlanğıcında silindrin bucağını və hər bir montaj nöqtəsi ətrafındakı boşluğu yoxlamalıdırlar. Ölçü baxımından oxşar silindr, əgər onun sancaq mərkəzləri və ya mötərizə həndəsəsi fərqli olarsa, hələ də yararsız ola bilər.
Kataloqda bu model üçün 16 MPa iş təzyiqi və 49 ton yük tutumluluq istinadı verilmişdir. Bu rəqəmlər nasos parametrləri, klapan mühafizəsi, hidravlik yağ axını və yük maşınının quruluşu ilə yanaşı nəzərdən keçirilməlidir. Onlara müstəqil faydalı yük təsdiqi kimi baxılmamalıdır.
FE-4TG-E169*4280-i seçməzdən əvvəl alıcı 49 tonluq arayışın faktiki nəqliyyat vasitəsinə və sürüşmə gövdəsinə uyğun olub-olmadığını təsdiq etməlidir. Tam sistem uyğun mötərizələr, sancaqlar, hidravlik xətlər və nəzərdə tutulan yük və hərəkət üçün nəzərdə tutulmuş idarəetmə sxemi tələb edir.
Dəyişdirmə sorğusu üçün orijinal silindr identifikasiyası, montaj nöqtələrinin fotoşəkilləri, qapalı və uzadılmış ölçmələr, sancaq ölçüləri, neft limanı məlumatı və yük maşınının tətbiqi təfərrüatlarını göndərin. Köhnə qurğu zədələnibsə, çubuq, mərhələ birləşmələri və montaj gözlərinin fotoşəkilləri silindr problemini mötərizədən və ya hizalanma problemindən ayırmağa kömək edir.
Aşağıdakı məlumatlar OEM kotirovkası üçün faydalıdır:
FE-4TG-E169*4280, 169/158/136/115 mm deşik ardıcıllığı, 16 MPa kataloq təzyiqi və 1,345 mm qapalı uzunluğa malik xüsusi dörd pilləli ön əyilmə hidravlik silindridir. Onun uyğunluğu yalnız model nömrəsindən deyil, tam yük maşını sistemindən asılıdır. Quraşdırma rəsmini və hidravlik məlumatları layihəyə xüsusi baxış üçün HCIC-ə göndərin.

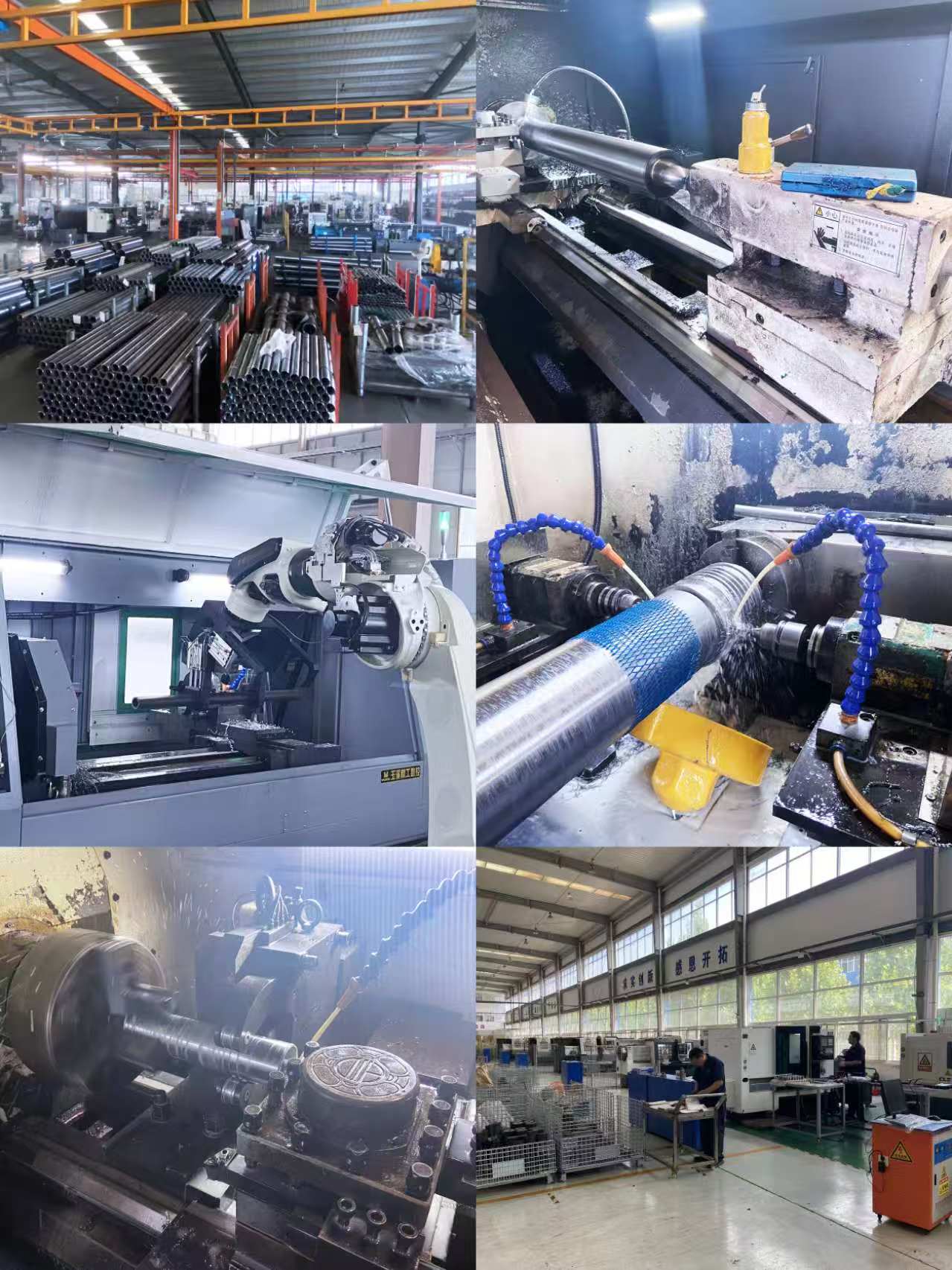

HCIC avtomobil və sənaye tətbiqləri üçün hidravlik silindrlər və güc blokları hazırlayır və istehsal edir. HCIC texniki baxış üçün əsas kimi müştəri təsvirləri, ölçmələr və tətbiq tələblərindən istifadə edərək OEM və əvəzetmə sorğularını dəstəkləyir.
