Məhsul təsviri

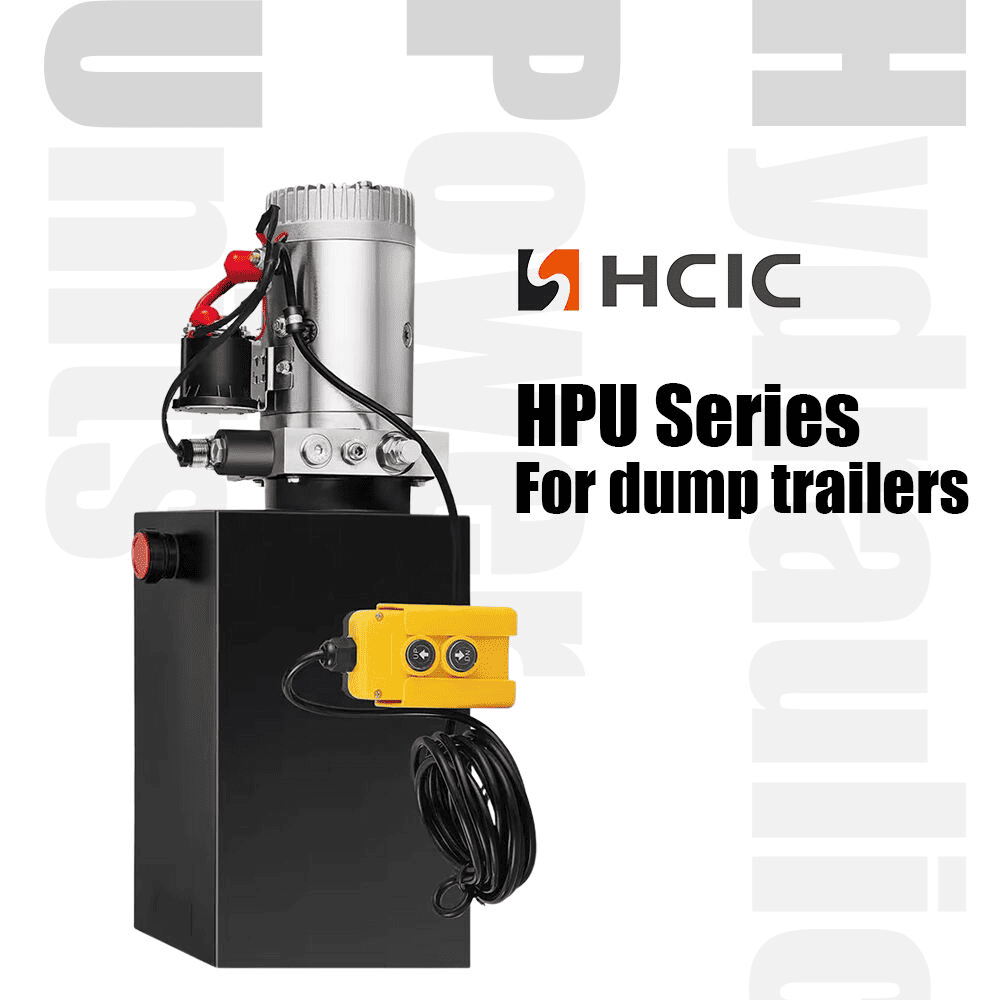

Dump qoşquları üçün HCPGD ikiqat təsirli hidravlik güc qurğusu. Kataloq 1,2 GPM axını sürətini, 6 gallonluq bir çəni, 3000 PSI təzyiq reytinqini və SAE #6 portlarını müəyyən edir. Onun elektromaqnitlə idarə olunan 4 yollu, 3 mövqeli klapan təşkili hər iki istiqamətdə güclü hərəkətə ehtiyacı olan hidravlik sxemlər üçün nəzərdə tutulub.

Bir qoşqu qurucusu və ya donanmaya texniki xidmət qrupu üçün vacib məqam sadəcə mühərrik və rezervuar ölçüsü deyil. HPU silindr, mövcud elektrik təchizatı, hidravlik yağ, şlanq düzümü və tələb olunan hərəkətə uyğun olmalıdır. Bu məqalə HCPGD spesifikasiyasının nə demək olduğunu və sifarişdən əvvəl hansı məlumatların təsdiqlənməsini izah edir.

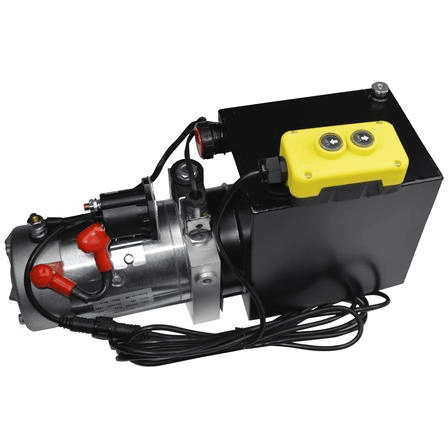

power unit

I. HCPGD Hidravlik Enerji Bölməsi nə edir

Hidravlik güc qurğusu elektrik enerjisini hidravlik axına və təzyiqə çevirir. Nasos yağı ikiqat fəaliyyət göstərən silindrin seçilmiş tərəfinə göndərir. Vana mövqeyini dəyişdikdə, dövrə yağ axınını tərsinə çevirir ki, silindr hidravlik güc altında uzana və geri çəkilə bilsin.

HCPGD ikiqat fəaliyyət göstərən hidravlik güc qurğusu buna görə də gücləndirilmiş uzatma funksiyasına və enerjili geri çəkilmə funksiyasına ehtiyacı olan zibil qoşqu dizaynı üçün uyğundur. Dəqiq hərəkət hələ də silindr həcmindən, yükündən, relyef parametrindən, şlanqın ölçüsündən və idarəetmə dövrəsindən asılıdır. HPU təcrid olunmuş komponent kimi deyil, tam hidravlik sistemin bir hissəsi kimi seçilməlidir.

II. HCPGD üçün Kataloq Spesifikasiyası

hydraulic power unit

Maddə	Kataloq spesifikasiyası
Model	HCPGD
Məhsul növü	İkiqat fəaliyyət göstərən hidravlik güc qurğusu
Tətbiq kataloqda qeyd edilmişdir	Dump treyleri
Axın sürəti	1.2 GPM
Port ölçüsü	SAE №6
Tank ölçüsü	6 gal
Təzyiq	3000 PSI
Valflama	Solenoid idarə olunur; 4 yollu, 3 mövqeli

Bunlar HCIC-2026 kataloqunda dərc edilmiş HCPGD dəyərləridir. Kataloqda bu model üçün tam mühərrik cərəyanı, batareya tutumu, iş dövrü, relyef klapan parametrləri və ya nəzarətçi naqil diaqramı təqdim edilmir. İstehsalın təsdiqindən əvvəl bu detallar layihə tələblərinə uyğun olaraq təsdiqlənməlidir.

III. Valf və dövrə məntiqi

4 yollu, 3 mövqeli klapan güc blokuna ikiqat fəaliyyət göstərən hidravlik ötürücü üçün istiqamətli idarəetmə strukturu verir. İşləyən limanlardan biri yağı silindri uzatmağa yönəldə bilər, digəri isə yağı tanka qaytarır. Əks əmrdə axın yolu tərsinə çevrilir.

Mərkəzi mövqe son dövrə və klapan spesifikasiyası ilə təsdiq edilməli olan dizayn detalıdır. Elektrik əmri buraxıldıqda ötürücünün necə davranacağına təsir göstərir. Qoşqu istehsalçısı hidravlik sxemi, yükə nəzarət tələblərini və təhlükəsiz endirmə metodunu nəzərdən keçirmədən mərkəzin vəziyyətini qəbul etməməlidir.

SAE #6 port bağlantısı da seçilmiş şlanq, adapter və fitinq standartına uyğun olaraq yoxlanılmalıdır. İplərin düzgün müəyyən edilməsi və möhürləmə təcrübəsi vacibdir, çünki kiçik bir əlaqə sızması hava daxil edə, yağ itirə və qoşqu hərəkətini uyğunsuz edə bilər.

IV. Niyə 6 Qalon Tank vacibdir?

HCPGD 6 gallonluq bir çən ilə siyahıya alınmışdır. Rezervuar həcmi neftin geri qaytarılması üçün yer təmin edir və sistemə silindr tərəfindən tələb olunan yağ həcmini idarə etməyə kömək edir. Tələb olunan çən ölçüsü təkcə silindr dəliyi ilə müəyyən edilmir. Bu, həmçinin silindr vuruşundan, çubuqun həcmindən, dövrə təşkilindən, şlanqın həcmindən, yağ səviyyəsindən, mövcud quraşdırma yerindən və əməliyyat dövründən asılıdır.

Çən etibarlı şəkildə quraşdırılmalı və elə yerləşdirilməlidir ki, emiş xətti, geri qayıtma yolu və xidmətə giriş praktik olaraq qalsın. Sifariş verməzdən əvvəl quraşdırıcı HCIC ilə faktiki rezervuar ölçülərini, montaj oriyentasiyasını, doldurucu və havalandırma qurğusunu və istifadə edilə bilən yağ səviyyəsini təsdiq etməlidir.

V. Axın, təzyiq və real işləmə sürəti

Kataloqda HCPGD üçün 1.2 GPM və təzyiq spesifikasiyası üçün 3000 PSI göstərilir. Bu dəyərlər birbaşa qoşqunun qaldırma müddətinə və ya qaldırma qabiliyyətinə çevrilməməlidir. Faktiki sürət silindr həcmindən və yükdən asılıdır. Faktiki iş təzyiqi tələb olunan qüvvədən, mexaniki həndəsədən, sürtünmədən, məhdudiyyətdən və relyef qorunmasından asılıdır.

Sadə ilk yoxlama tələb olunan silindr həcmini mövcud axınla müqayisə etməkdir. Daha böyük silindr eyni vuruşu tamamlamaq üçün daha çox yağ tələb edir, buna görə də onun hərəkəti eyni axın sürətində normal olaraq daha uzun sürəcək. Sistem dizayneri həmçinin ikiqat fəaliyyət göstərən silindrin çubuq tərəfdən geri axınını, şlanqın uzunluğunu və hidravlik yağın temperaturdan asılı özlülüyünü nəzərə almalıdır.

3000 PSI kataloq dəyəri silindr, şlanqlar, fitinqlər və idarəetmə komponentlərinə qarşı yoxlanılacaq sistem dizayn limitidir. Hər bir qoşqunun davamlı olaraq bu təzyiqdə işləyəcəyi vədi kimi qəbul edilməməlidir.

VI. Dump Trailer üçün quraşdırma nöqtələri

HCPGD ikiqat fəaliyyət göstərən hidravlik güc qurğusunu quraşdırmadan əvvəl aşağıdakı məqamları təsdiqləyin:

1. Silindr uyğunluğu:Qoşulmuş ötürücünün ikiqat fəaliyyət göstərdiyini və hər iki portun düzgün müəyyən edildiyini yoxlayın.

2. Elektrik təchizatı:Gərginlik, cərəyan tələbi, qoruyucu qoruma, kabel ölçüsü və idarəetmə açarı uyğunluğunu təsdiqləyin.

3. Hidravlik bağlantılar:SAE #6 portlarını düzgün şlanqlar və adapterlərlə uyğunlaşdırın. Emiş və geri dönmə yollarını təmiz saxlayın.

4. Rezervuar mövqeyi:Doldurma, yoxlama, təmizləmə və gələcək xidmət üçün kifayət qədər yer buraxın.

5. Təzyiqdən qorunma:Tam dövrə üçün relyef klapanının tənzimlənməsini və təhlükəsiz təzyiqi təsdiq edin.

6. Yük nəzarəti:Elektrik enerjisi kəsilərsə, zibil qutusunun necə tutulduğunu və endirilməsini nəzərdən keçirin.

7. Havanın çıxarılması:Təsdiqlənmiş yağla doldurun, sistem dizaynına uyğun olaraq dövrəni boşaltın və bir neçə idarə olunan dövrədən sonra rezervuar səviyyəsini yoxlayın.

HCIC, son konfiqurasiya təsdiqlənməmişdən əvvəl qoşqu planını, silindr məlumatlarını, tələb olunan təchizatı gərginliyini və hidravlik sxemi almalıdır.

VII. Ümumi Seçim Səhvləri

Yalnız PSI tərəfindən seçilir

Təzyiq sistemin tam performansını müəyyən etmir. Silindr qüvvəsi, mexaniki qüvvə və axın tələbi birlikdə nəzərə alınmalıdır.

Axını qaldırma qabiliyyəti kimi qəbul etmək

1.2 GPM dəyəri birbaşa qoşqunun qaldıra biləcəyi kütləyə deyil, neft axınına aiddir. Yük tutumu silindr və qoşqu strukturundan, həmçinin hidravlik dövrədən asılıdır.

Qayıdış tərəfinə məhəl qoymamaq

İkiqat fəaliyyət göstərən sistem ötürücünün hər iki tərəfində düzgün marşrutlaşdırma tələb edir. Yanlış şlanq identifikasiyası silindrin yanlış istiqamətdə hərəkət etməsinə və ya nəzərdə tutulduğu kimi geri çəkilməməsinə səbəb ola bilər.

Valf mərkəzi funksiyasını qeyri-müəyyən tərk etmək

4 yollu, 3 mövqeli klapan tələb olunan neytral davranışa və təhlükəsiz endirmə quruluşuna uyğunlaşdırılmalıdır.

VIII. OEM və Dəyişdirmə Sorğu Məlumatı

HCPGD ikiqat fəaliyyət göstərən hidravlik güc blokunun kotirovkası üçün aşağıdakıları təmin edin:

Treyler növü və nəzərdə tutulan tətbiq

Silindr çuxuru, çubuğun diametri və vuruşu
Tələb olunan uzadılma və geri çəkilmə davranışı
Elektrik gərginliyi və mövcud cərəyan
Müəyyən edilərsə, hədəf dövriyyə müddəti
Hidravlik yağ növü və ya mövcud sistem yağı
Şlanq və montaj standartı
Quraşdırma sahəsi və montaj istiqaməti
İdarəetmə metodu və uzaqdan idarəetmə tələbləri
Tələb olunan miqdar və çatdırılma yeri

Bu məlumat HPU konfiqurasiyasını tək bir nömrədən sitat gətirmək əvəzinə tam treyler sistemi ilə yoxlamağa imkan verir.

IX. Tez-tez verilən suallar

HCPGD tək və ya ikiqat təsirlidir?

HCIC-2026 kataloqu HCPGD-ni ikiqat fəaliyyət göstərən hidravlik güc bloku kimi siyahıya alır.

HCPGD üçün hansı axın sürəti verilmişdir?

Kataloqda 1.2 GPM axını sürəti göstərilir.

HCPGD hansı tank ölçüsündən istifadə edir?

Kataloqda 6 gallonluq bir çən var.

Hansı port ölçüsü müəyyən edilir?

Kataloqda SAE #6 port ölçüsü göstərilir.

Kataloq hər bir elektrik detalını təsdiqləyirmi?

Xeyr. Model cədvəlində tam mühərrik cərəyanı, naqil diaqramı və ya iş dövrü spesifikasiyası təmin edilmir. Bu nöqtələr nəzərdə tutulan treyler üçün təsdiqlənməlidir.

X. HCPGD Konfiqurasiya Baxışını tələb edin

HCPGD ikiqat fəaliyyət göstərən hidravlik güc qurğusu kataloqda göstərilən axın, çən, təzyiq və klapan məlumatları ilə müəyyən edilmiş zibil qoşqu HPU variantıdır. Etibarlı qiymət təklifi üçün HCIC-ə silindr spesifikasiyası, elektrik təchizatı, hidravlik sxem və quraşdırma məhdudiyyətlərini göndərin.

HCIC daha sonra HCPGD konfiqurasiyasının tam tətbiqə uyğun olub-olmadığını yoxlaya və istehsaldan əvvəl təsdiq tələb edən hər hansı layihəyə aid detalları müəyyən edə bilər.

XI .HCIC haqqında

Jinan Huachen Industrial Co., Ltd. 1998-ci ildə yaradılıb. HCIC-2026 kataloqu şirkəti hidravlik silindrlər və nəqliyyat avadanlığı, tikinti maşınları və digər sənaye tətbiqləri daxil olmaqla sənayelər üçün enerji bloklarına yönəlmiş hidravlik məhsul istehsalçısı kimi təsvir edir.
