Kombayn üçün Hidravlik Silindr

1. Məhsulun Tərifi və Tətbiq Ssenariləri

1.1 Məhsulun tərifi

Biz kombaynlar, qarğıdalı və çəltikbiçənlər də daxil olmaqla, bütün növ biçin maşınları üçün xüsusi hidravlik silindrlər hazırlayırıq. Bu komponentlər hidravlik gücü düz xətt hərəkətinə çevirir və fermalarda ağır iş şəraitinin öhdəsindən gəlmək üçün kifayət qədər sərtləşdirilmişdir. O, kombaynda kritik hərəkət edən hissələri idarə etmək üçün hidravlik təzyiqi xətti mexaniki qüvvəyə çevirir.

Ümumi təyinatlı sənaye silindrlərindən fərqli olaraq, o, yüksək vibrasiya, ağır toz, palçıq, geniş temperatur dalğalanmaları və təsərrüfat sahələrində uzun saat davamlı işləmə üçün nəzərdə tutulmuşdur. Əsas xüsusiyyətlər: sabit aşağı sürətli hərəkət, güclü zərbə müqaviməti, etibarlı sızdırmazlıq və uzun yorğunluq ömrü.

1.2 Tətbiq Ssenariləri

Bu hidravlik silindr Şimali Amerika, Avropa, Avstraliya və Cənub-Şərqi Asiyada irimiqyaslı kommersiya təsərrüfatları üçün əsas kombayn modelləri ilə mükəmməl uyğunlaşır və yerli geniş ərazilərdə mexanikləşdirilmiş məhsul yığımı əməliyyatlarına uyğunlaşır:

Tipik mövqelər:

• Başlıq qaldırıcı silindr:ABŞ, Kanada və Avstraliyada geniş düz fermalarda taxıl yığımına tətbiq edilir. O, qeyri-bərabər sahələrə və müxtəlif məhsul böyümə hündürlüyünə uyğunlaşmaq üçün kəsmə hündürlüyünü çevik şəkildə tənzimləyir, geniş miqyaslı davamlı məhsul yığımı zamanı taxıl itkisini azaldır.
• Makara tənzimləyici silindr:Xarici yüksək məhsuldar əkin sahələrində sıx məhsul əkilməsi nəticəsində yaranan qidalanma maneəsini həll etmək üçün məhsulun qidalanma bucağını optimallaşdıraraq, Avropa buğda və arpa yığımı ssenariləri üçün uyğundur.
• Taxıl çəninin boşaltma silindri:Amerika qarğıdalı və soya fermalarında istifadə olunan böyük tutumlu kombaynlar üçün nəzərdə tutulmuşdur, geniş ərazilərdəki əkin sahələri üçün ümumi məhsul yığımının səmərəliliyini artırmaq üçün tez-tez yüksək sürətli boşaltma əməliyyatlarını dəstəkləyir.
• Dırma boşluğunu tənzimləyən silindr:Avropanın qarışıq əkin sahələrində şaxələndirilmiş məhsul yığımına uyğunlaşın, yerli çox növbəli məhsul yığımı ehtiyaclarını ödəmək üçün buğda, düyü, qarğıdalı və soya üçün xırman boşluğunu tənzimləyin.
• Şassi səviyyəli silindr:Cənubi Avropa və Cənub-Şərqi Asiyada dağlıq əkin sahələrində geniş istifadə olunur, kombaynları yamaclı sahələrdə sabit saxlayır və mürəkkəb xaricdə normal işləməyi təmin edir.

2. Texniki Spesifikasiya Parametrləri

2.1 Parametrlər Cədvəli

3. Material və İstehsal Prosesi

3.1 Əsas materiallar

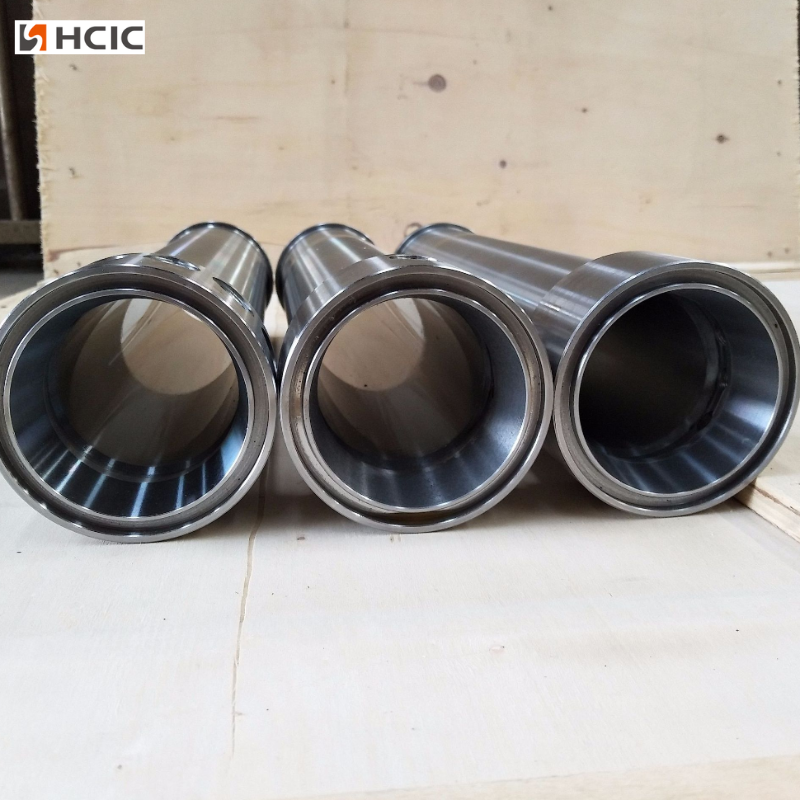

• Silindr bareli: 27SiMn və ya 45 # tikişsiz polad boru (GB/T 8713-2018). Yüksək gərginlik gücü, yaxşı qaynaq qabiliyyəti, 40 MPa-a qədər təzyiq müqaviməti.
• Porşen çubuğu: 45Cr / 40Cr orta karbonlu alaşımlı polad.
• Sərtlik və zərbəyə davamlılıq üçün oSöndürülmüş + temperlənmiş (HRC 28–34).
• o Səthi sərt xrom örtüklü (25–30 μm), HV ≥800, pas əleyhinə, aşınmaya qarşı, palçığa davamlı.
• Porşen və bələdçi kol: Çuqun + çevik dəmir, aşınmaya davamlı, möhürlərlə yaxşı oturur.
• Sızdırmazlıq dəsti: İdxal edilmiş kompozit möhürlər: FKM əsas möhür + HNBR toz möhürü + PTFE aşınma halqası. Yüksək temperatura, palçıqlı suya və tez-tez qarşılıqlı əlaqəyə davamlıdır.

3.2 Əsas Proseslər

1. Barelin daxili honlanması:Ra ≤0,4 μm-ə qədər dəqiqliklə honing, güzgü səthi, aşağı sürtünmə, yağ sızmasının olmaması, uzun möhürləmə müddəti.

2. Çubuq üyüdülməsi və sərt xrom örtük:CNC daşlama düzlük ≤0,1 mm/m təmin edir; vahid qalınlıq və yapışma üçün avtomatik xrom örtük xətti.

3. Qaynaq:Ucu qapaqlarda və qıvrımlarda tam nüfuz edən CO₂ qaynağı; kritik qaynaqlar üçün dağıdıcı olmayan sınaq (UT/MT).

4. Montaj və sınaq:

• Tozun içəri girməməsi üçün təmiz otaq montajı
• 100% təzyiq testi: 31,5 MPa təzyiqi 3-5 dəqiqə saxlayın, sızma yoxdur, daimi deformasiya yoxdur.

5. Səthi müalicə:Atışma + iki komponentli antikorroziya boyası, duz çiləmə müqaviməti ≥500 saat, uzun müddətli açıq təsərrüfatda istifadə üçün uyğundur.

4. Sənaye Tətbiq Nümunələri

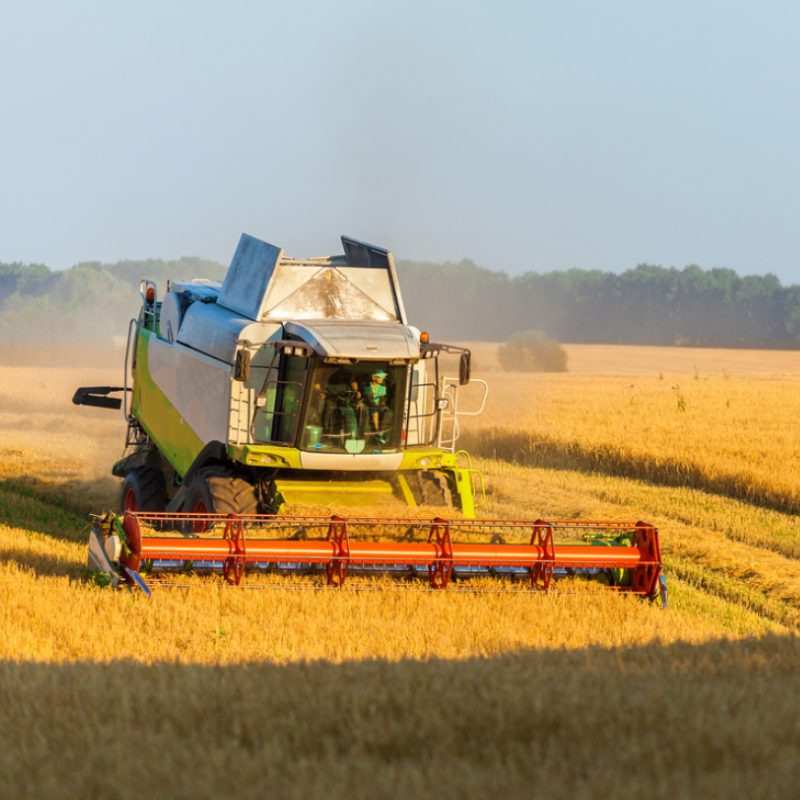

Məsələn 1 – Buğda/Çüyü kombaynları

• Silindr: başlıq qaldırma üçün 50/25-250 mm ikiqat təsirli; Taxıl çəninin boşaldılması üçün 63/32-400 mm.
• İş şəraiti: məhsul yığımı zamanı gündə 12-14 saat fasiləsiz işləmə; ətraf temperaturu 35–40 ℃, ağır toz, arabir palçıqlı su.
• Performans: Stabil qaldırma, ilişmə yoxdur; sızma dərəcəsi 1000 saatda <0,5%; məhsul itkisini effektiv şəkildə ≤2%-ə qədər azaldır.

2-ci hal – Qarğıdalıyığan maşın

• Silindr: başlığın qaldırılması üçün 63/32-320 mm; Qulaq boşaltma mexanizmi üçün 50/25-200 mm.
• İş şəraiti: Tez-tez təsir, yüksək vibrasiya, tozlu qarğıdalı sapı zibilləri, erkən yazda temperatur -15 ℃-ə qədər.
• Performans: Zərbə yükü 2–3× nominal təzyiqə dözür; aşağı başlanğıc performansı yaxşıdır; normal texniki xidmət şəraitində xidmət müddəti 3500-4500 saata çatır.

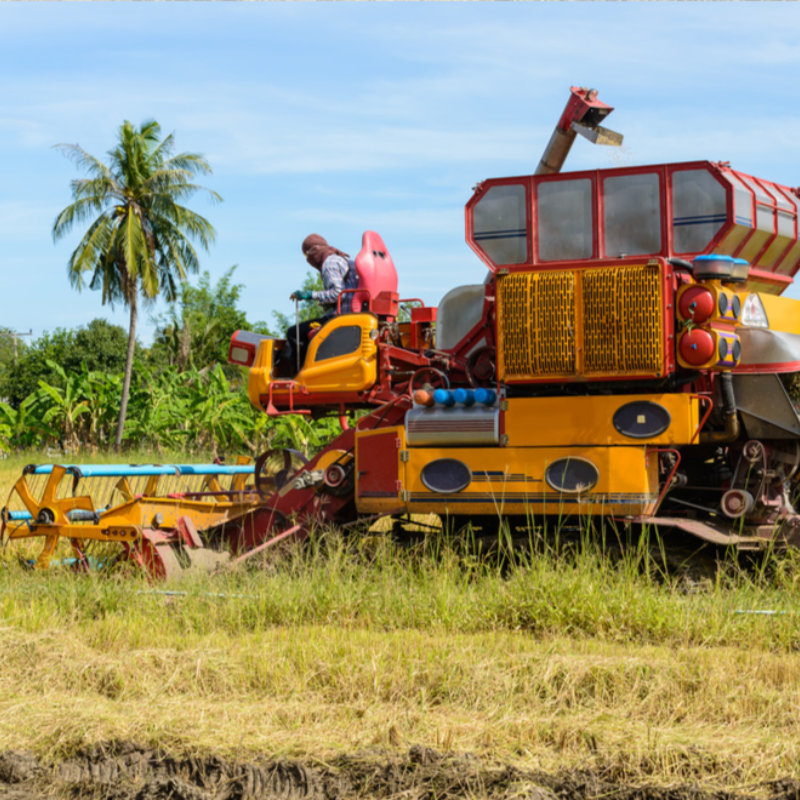

3-cü hal – Kiçik dağ yamacında kombayn

• Silindr: 40/20-150 mm-lik kompakt ikitərəfli silindr, gövdənin düzəldilməsi və başlığa nəzarət üçün.
• İş şəraiti: Dar sahə, tez-tez dönmə, palçıqlı yollar, il boyu yüksək rütubət.
• Performans: Kompakt ölçü, çevik hərəkət; rütubətli/palçıqlı mühitdə yaxşı sızdırmazlıq; yerində asan təmir.

5. Tez-tez verilən suallar

（1）S: Bu hidravlik silindr bütün marka kombaynlar üçün uyğundurmu?

A: Standart modellər əksər əsas kombaynlara uyğun gəlir. Biz həmçinin xüsusi avadanlıq üçün fərdi ölçü və quraşdırma ölçülərini dəstəkləyirik.

（2）S: Normal istifadədə xidmət müddəti nə qədərdir?

A: Standart iş şəraitində normal xidmət müddəti 2000 iş saatından çox ola bilər. Yağın müntəzəm dəyişdirilməsi və təmizlənməsi onun xidmət müddətini daha da uzada bilər.

（3）S: İstifadə zamanı yağ sızması baş verərsə nə etməliyəm?

A: Yağ sızması əsasən sızdırmazlıq halqalarının qocalması və ya zədələnməsi nəticəsində baş verir. Sadəcə uyğunlaşdırılmış sızdırmazlıq dəstini dəyişdirin, bütün silindri dəyişməyə ehtiyac yoxdur.

（4）S: Aşağı temperaturlu qışda normal işləyə bilərmi?

A: Bəli. Məhsul -20 ℃ ərzində aşağı temperatur müqaviməti üçün sınaqdan keçirilir. Daha yaxşı işləmək üçün soyuq yerlərdə aşağı temperaturlu hidravlik yağdan istifadə etmək tövsiyə olunur.
