Model 520 elektrik qaldırıcısının kataloq ölçülərini nəzərdən keçirin və zibil qoşqu layihəsindən əvvəl çərçivə sahəsini, montaj həndəsəsini və xidmət boşluğunu yoxlayın.

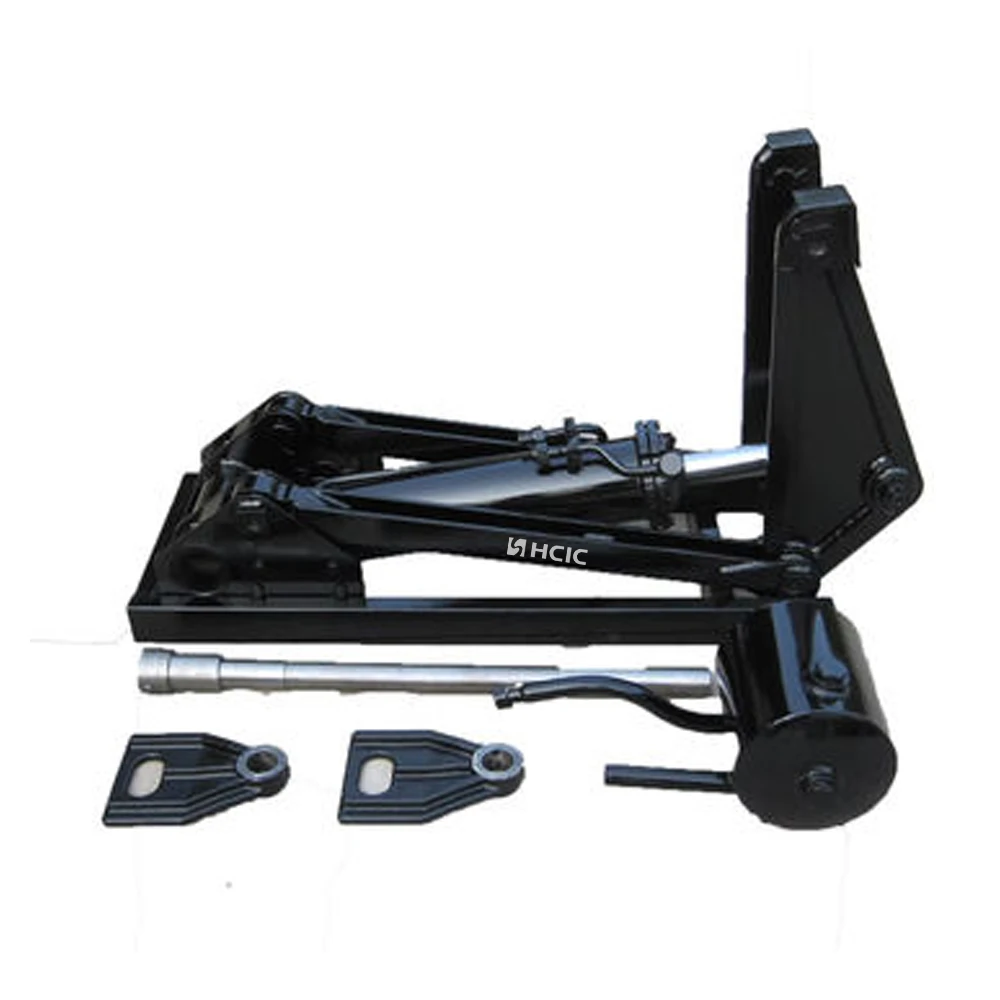

Model 520 elektrik qaldırıcısı təchiz edilmiş Amerika Elektrik qaldırıcıları kataloqunda sadalanan yığcam qaldırıcı komponentdir. Dump-qoşqu qurucusu və ya onu əvəz edən alıcı üçün ilk sual sadəcə qaldırıcının qaldıra bilib-bilməməsi deyil. Bu qaldırıcının mövcud çərçivə sahəsinə, dönmə quruluşuna və hərəkət yoluna uyğun olub-olmamasıdır.
Model 520 səhifəsi A-dan G-yə qədər yeddi ölçülü istinadlar təqdim edir. Bu ölçülər qoşqu strukturu, hidravlik dövrə və montaj detalları tamamlanmazdan əvvəl quraşdırma zərfinin yoxlanılması üçün mühəndislik başlanğıc nöqtəsi verir.
| Parametr | Kataloq dəyəri |
|---|---|
| Model | 520 |
| Məhsul kateqoriyası | Güc qaldırıcı |
| Ölçü A | 24.00 in |
| Ölçü B | 28.25 düym |
| Ölçü C | 19.25 düym |
| Ölçü D | 5.00 in |
| Ölçü E | 47.63 düym |
| Ölçü F | 16.25 düym |
| Ölçü G | 11.75 düym |
Bu dəyərlər Model 520 kataloq səhifəsindən transkripsiya edilmişdir. İstehsalın təsdiqindən əvvəl orijinal çertyoj və müştərinin faktiki qoşqu ölçüləri yoxlanılmalıdır.

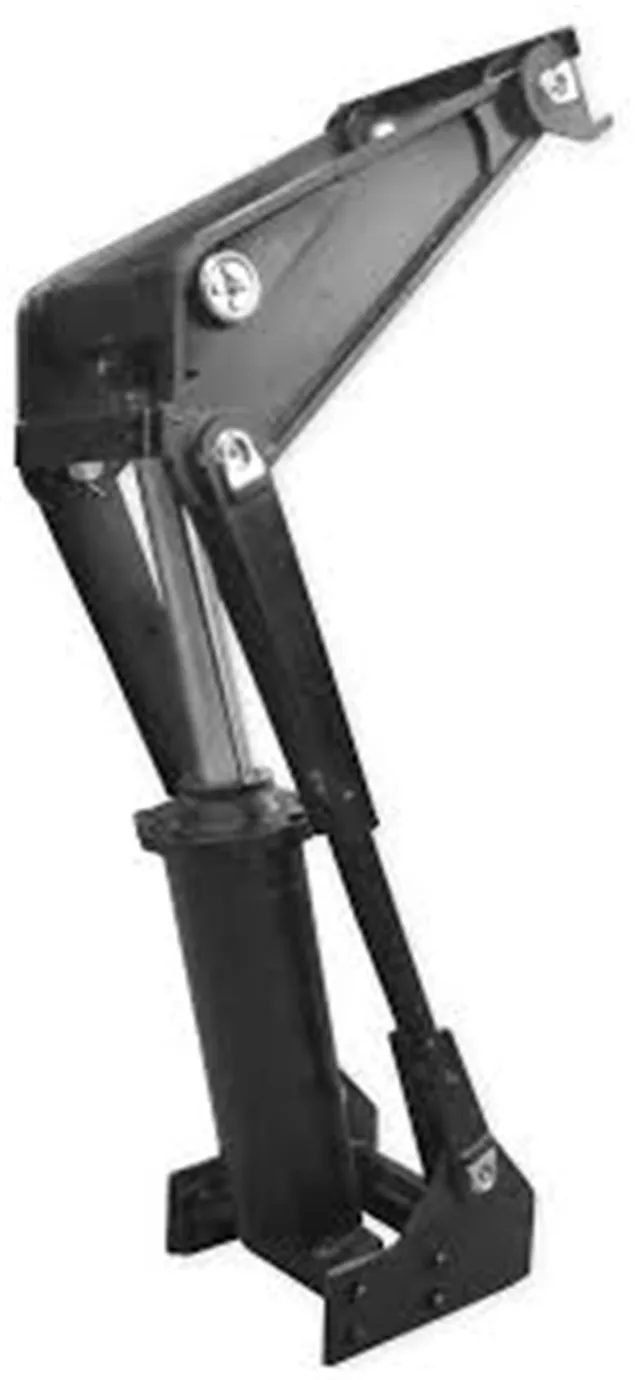

Dump-trailer qaldırma sistemi dəyişən bucaqla hərəkət edir. Bədən qapalı olduqda mövcud olan yer, qaldırma zamanı mövcud olan yerlə eyni deyil. Qaldırıcı çərçivə daxilində oturmalı, dəstəkləyici struktura düzgün qoşulmalı və dövr ərzində hərəkət edən gövdədən uzaq olmalıdır.

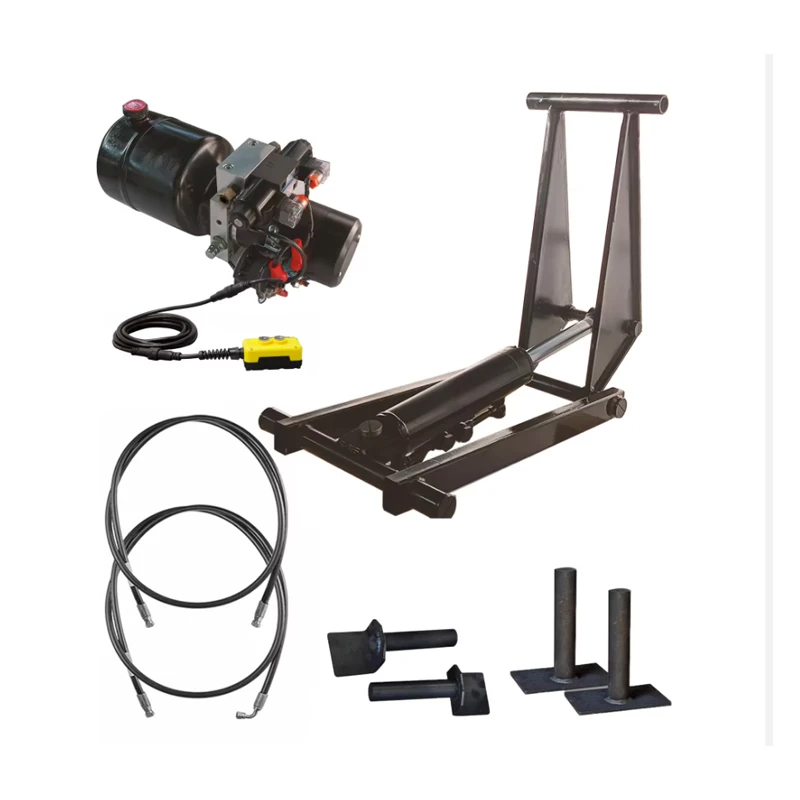

Bu səbəbdən, Model 520 elektrik qaldırıcısı təcrid olunmuş komponent kimi deyil, tam qaldırıcı quruluşun bir hissəsi kimi nəzərdən keçirilməlidir. Qoşqunun gövdəsi, arxa menteşəsi, ön montaj strukturu və hidravlik birləşmələrin hamısı son montaja təsir göstərir.
A, B və C ölçüləri qaldırıcını qoşqu çərçivəsi və tullantı gövdəsi arasında mövcud boşluqla müqayisə edərkən faydalıdır. Əvvəlcə qoşqu qapalı vəziyyətdə ölçün, sonra gövdə əyilməyə başlayanda hərəkət yolunu yoxlayın.
Təkcə statik ölçmə krossmemberlərə, mötərizələrə, şlanqlara və ya gövdənin alt tərəfinə müdaxiləni qaçıra bilər. Ən təhlükəsiz baxış ölçülü bir rəsmdən və ya əsas məsafələri qeyd olunan fotoşəkillərdən istifadə edir.
D, F və G istinadları alıcıya qaldırıcını planlaşdırılan dayaq lövhələri, sancaq yerləri və çərçivə möhkəmləndirilməsi ilə müqayisə etməyə kömək edir. Bu dəyərlər orijinal rəsm və layihə ölçüləri olmadan tam montaj dizaynını təkrarlamaq üçün istifadə edilməməlidir.
Montaj strukturu qaldırma reaksiyasını qoşqu çərçivəsinə köçürməlidir. Kronşteyn qalınlığı, sancaqların düzülməsi və qaynaq dizaynı buna görə də ayrıca mühəndislik yoxlamasını tələb edir.
Kataloq E ölçüsünü Model 520 üçün 47,63 düym olaraq qeyd edir. Bu ölçü qoşqu məhdud quraşdırma uzunluğuna malik olduqda və ya qaldırıcı mövcud çərçivə üzvlərinin ətrafında yerləşdirilməli olduqda vacibdir.
Bu ölçüsü qapalı gövdə mövqeyi, menteşə yeri və xidmət üçün giriş sahəsi ilə birlikdə yoxlayın. Təftiş və hidravlik əlaqə işləri üçün yer buraxın, daha praktiki girişi olmayan bir ölçü ətrafında quraşdırma dizayn edin.
Model 520 elektrik qaldırıcısı, alıcının müəyyən edilmiş kataloq arayışına və təchizata baxılması üçün ölçülü əsasa ehtiyacı olduğu yerlərdə qoşqu qaldırma sistemi ilə bağlı müzakirələr üçün uyğundur. Tam mexaniki və hidravlik tənzimləmənin təsdiqlənməsi şərti ilə OEM qoşqularının qurulması, dəyişdirmə layihələri və sistemin yenidən dizaynı üçün nəzərdə tutula bilər.
Təchiz edilmiş Model 520 kataloq səhifəsində ölçülü istinadlar sadalanır, lakin bu model üçün təsdiqlənmiş tutum, iş təzyiqi dəyəri, xidmət müddəti və ya sertifikatı təmin edilmir. Bu təfərrüatlar model nömrəsindən nəticə çıxarmaq əvəzinə faktiki layihə üçün təsdiqlənməlidir.
Faydalı Model 520 elektrik qaldırıcı sorğusu aşağıdakıları əhatə etməlidir:
- Qoşqunun növü və zibil qutusunun ölçüləri
- Çərçivə və gövdə arasında mövcud boşluq
- Arxa menteşənin mövqeyi və ön montaj nöqtələri
- Pin mərkəzləri və mötərizə ölçüləri
- Zibil korpusunun qapalı və işçi mövqeləri
- Mövcud nasos, klapanlar, şlanqlar və idarəedicilər, əgər bu dəyişdirmədirsə
- Fotoşəkillər və ya cari quraşdırmanın ölçülü təsviri
- Tələb olunan qaldırma ardıcıllığı və iş mühiti
Bu məlumat təchizatçıya gizli struktur detallarını təxmin etmədən uyğunluğu müzakirə etməyə imkan verir.
Model 520 güc qaldırıcısı yalnız model nömrəsinə uyğun deyil, təchizat nəzərdən keçirilməklə seçilməlidir. Onun kataloq ölçüləri - xüsusən 47,63 düymlük E ölçüsü, 24,00 düymlük A ölçüsü və 11,75 düymlük G ölçüsü - zibil qoşqu quraşdırılmasını yoxlamaq üçün faydalı başlanğıc nöqtəsi təmin edir.
Dəqiq qiymət təklifi üçün qoşqu rəsmini, montaj ölçülərini və mövcud hidravlik məlumatı HCIC-ə göndərin. Yekun qərar tam qaldırma quruluşuna və ən son texniki rəsmə əsaslanmalıdır.
HCIC avtomobil və sənaye tətbiqləri üçün hidravlik silindrlər və güc blokları hazırlayır və istehsal edir. Model 520 layihəsi üçün HCIC mövcud quraşdırma məlumatlarını nəzərdən keçirə və OEM və ya dəyişdirmə kotirovkası üçün tələb olunan texniki detalları müəyyən edə bilər.
