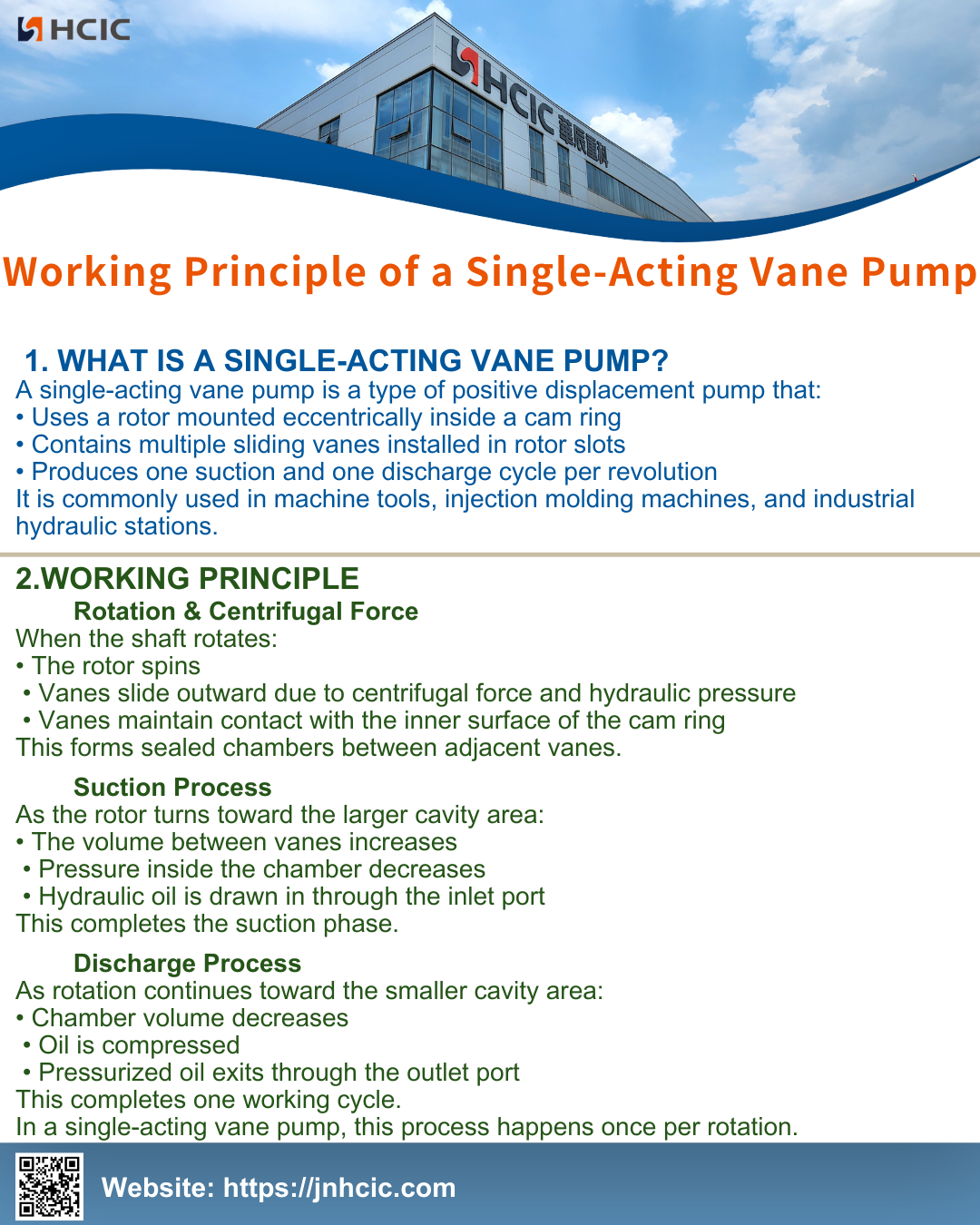

Tək təsirli qanadlı nasoslar, hamar axını və sabit işləməsinə görə orta təzyiqli hidravlik sistemlərdə geniş istifadə olunur.
Onların iş prinsipini başa düşmək sistemin dizaynını və texniki xidmətini optimallaşdırmağa kömək edir.
Tək təsirli qanadlı nasos müsbət yerdəyişmə nasosunun bir növüdür:
• Kamera halqasının içərisində ekssentrik şəkildə quraşdırılmış rotordan istifadə edir
• Rotor yuvalarında quraşdırılmış çoxlu sürüşmə qanadlarını ehtiva edir
• Hər dövrədə bir emiş və bir boşalma dövrü istehsal edir
Tez-tez dəzgahlarda, enjeksiyon maşınlarında və sənaye hidravlik stansiyalarında istifadə olunur.
Mil fırlananda:
• Rotor fırlanır
• Mərkəzdənqaçma qüvvəsi və hidravlik təzyiq səbəbindən qanadlar xaricə sürüşür
• Qapaqlar cam halqasının daxili səthi ilə əlaqə saxlayır
Bu, bitişik qanadlar arasında möhürlənmiş otaqlar meydana gətirir.
Rotor daha böyük boşluq sahəsinə doğru dönərkən:
• Qapaqlar arasındakı səs həcmi artır
• Kameranın daxilində təzyiq azalır
• Hidravlik yağ giriş portundan daxil olur
Bu, emiş mərhələsini tamamlayır.
Fırlanma daha kiçik boşluq sahəsinə doğru davam etdikcə:
• Kameranın həcmi azalır
• Yağ sıxılır
• Təzyiqli yağ çıxış portundan çıxır
Bu, bir iş dövrünü tamamlayır.
Tək təsirli qanadlı nasosda bu proses hər fırlanmada bir dəfə baş verir.
