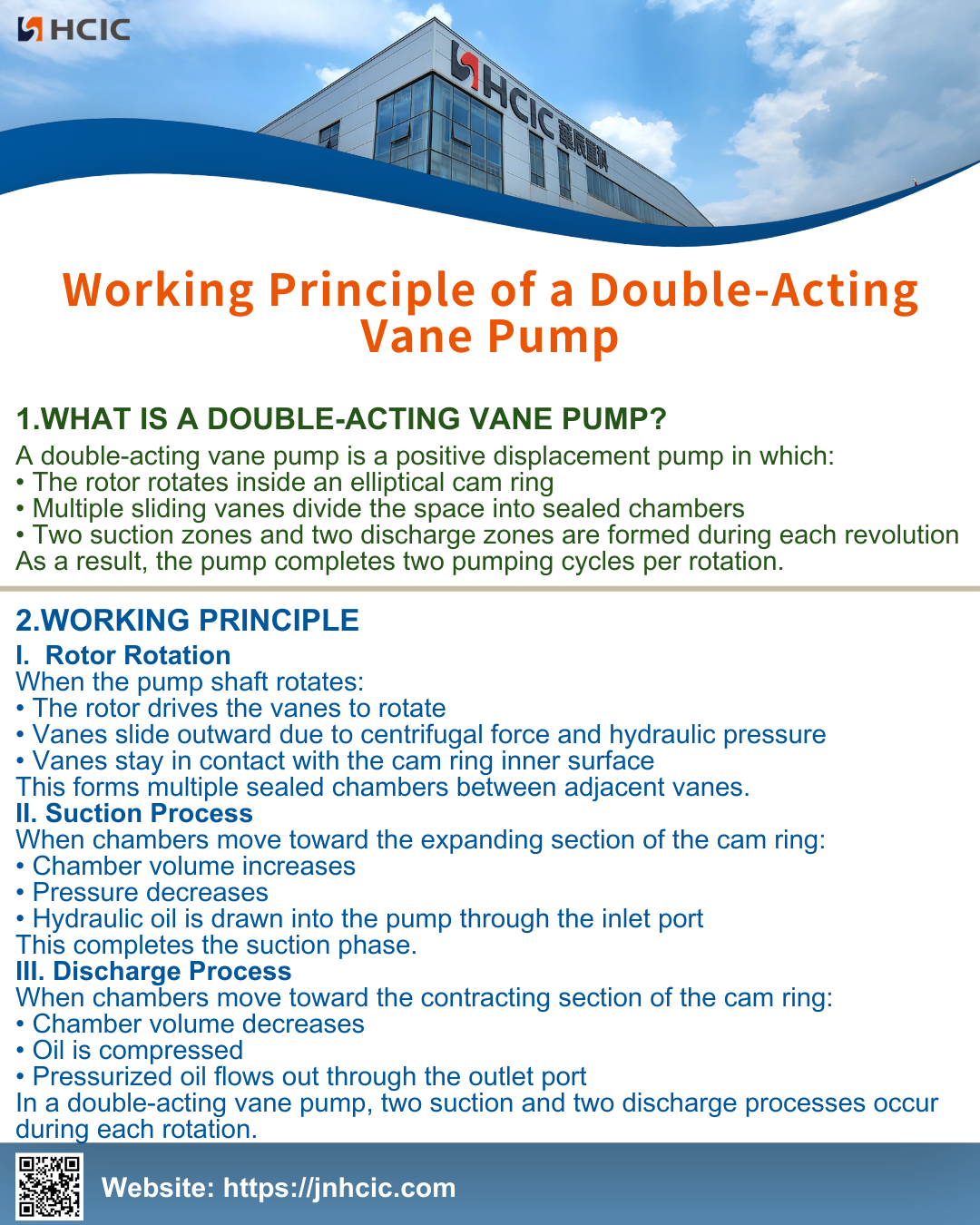

Cüt təsirli qanadlı nasosun iş prinsipi

İkitərəfli qanadlı nasos nədir?

İkitərəfli qanadlı nasos müsbət yerdəyişmə nasosudur, burada:

• Rotor elliptik kamera halqasının içərisində fırlanır

• Çoxlu sürüşən qanadlar məkanı möhürlənmiş kameralara bölür

• Hər bir dövrədə iki emiş zonası və iki boşalma zonası formalaşır

Nəticədə nasos hər fırlanmada iki nasos dövrünü tamamlayır.

İş prinsipi

1.  Rotorun fırlanması

Nasos mili dönərkən:

• Rotor qanadları döndərmək üçün hərəkətə gətirir

• Mərkəzdənqaçma qüvvəsi və hidravlik təzyiq səbəbindən qanadlar xaricə sürüşür

• Qapaqlar cam halqasının daxili səthi ilə təmasda qalır

Bu, bitişik qanadlar arasında çoxlu möhürlənmiş kameralar meydana gətirir.

2. Emiş prosesi

Kameralar kamera halqasının genişlənən hissəsinə doğru hərəkət etdikdə:

• Kameranın həcmi artır

• Təzyiq azalır

• Hidravlik yağ nasosa giriş portu vasitəsilə çəkilir

Bu, emiş mərhələsini tamamlayır.

3. Boşaltma Prosesi

Kameralar kamera halqasının daralma hissəsinə doğru hərəkət etdikdə:

• Kameranın həcmi azalır

• Yağ sıxılır

• Təzyiqli yağ çıxış portundan axır

İkiqat fəaliyyət göstərən qanadlı nasosda hər fırlanma zamanı iki sorma və iki boşalma prosesi baş verir.
