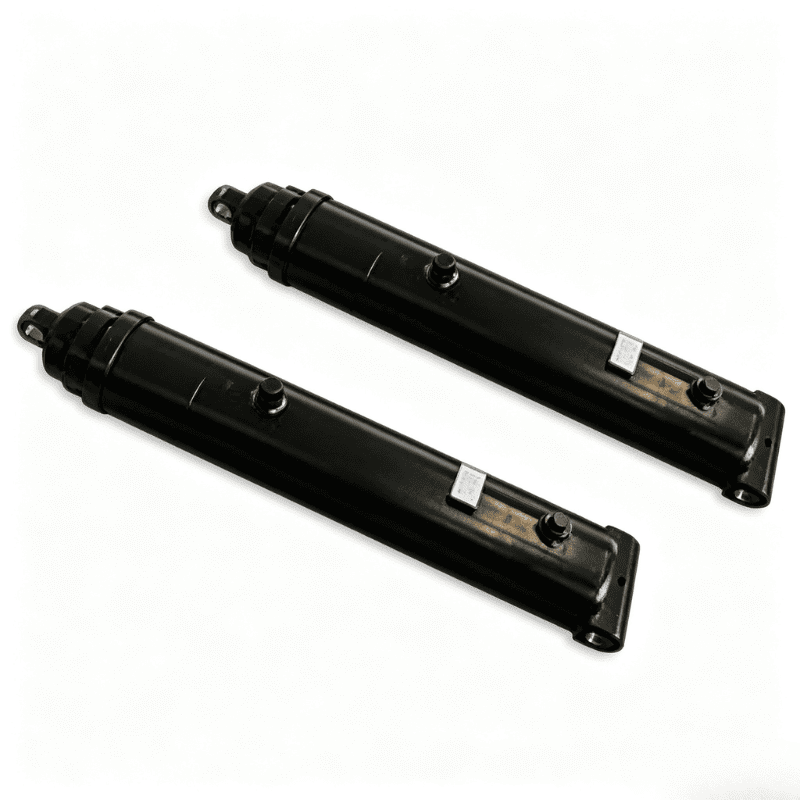

Yük maşını üçün sancaqlı montaj qaldırıcı silindr

63-4402-120, özüboşaldan yük maşını üçün 4000 seriyalı pin-pin montaj qaldırıcı silindridir. Onun iki sancaqlı montaj quruluşu silindrin sabit montaj nöqtələri arasında işlədiyi və birləşdirilmiş strukturun hərəkətini izlədiyi oynaqlı maşın quraşdırılması üçün nəzərdə tutulmuşdur.

HCIC kataloqu bu model üçün 125,31 düym (3183 mm) uzadılmış ölçü, 84,19 düym (2138 mm) qapalı ölçü və 3/4 NPTF portunu siyahıya alır. Kataloq həmçinin öz-özünə axan dizaynı, əvvəlcədən yüklənmiş V-qablaşdırmanı, sahədə tənzimlənən yivli baş qozunu və sabitlik üçün daha uzun rulman uzunluğunu müəyyən edir.

Bu məqalə yalnız 63-4402-120 modelini əhatə edir.

---

I. Texniki Spesifikasiyalar

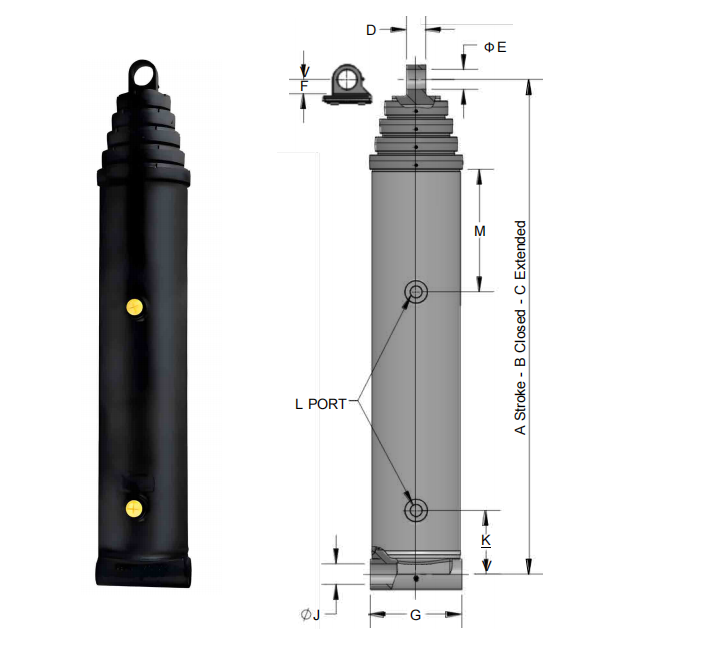

Ölçülər HCIC kataloq rəsmində göstərilən hərflərdən istifadə edir. Sifariş verməzdən əvvəl tam təsviri, pin detallarını, hidravlik təzyiqi və quraşdırma boşluqlarını təsdiqləyin.

---

II. Pin-Pin Montaj Aranjımanı

63-4402-120 iki maşın sancağı arasında quraşdırılmışdır. Bir ucu silindr gövdəsinə, digəri isə çubuq ucun montajına bağlanır. Hidravlik dövrə çubuğu uzatdıqda və ya geri çəkdikcə, pin mərkəzləri xətti hərəkəti birləşdirilmiş sürüşmə mexanizminə köçürür.

Quraşdırma təşkili dəqiq quraşdırma tələb edir. Mövcud aktuatoru dəyişdirməzdən əvvəl yoxlayın:

- Qapalı və uzadılmış pin-mərkəz məsafələri

- Pin diametri və daşıyıcı eni

- Tam hərəkət vasitəsilə dirsəklərin hizalanması

- Liman mövqeyi və şlanqın əyilmə radiusu

- Baş qozunun və çubuq ucunun ətrafındakı boşluq

- Mexanik dayanacaqlar və mümkün yan yüklər

Düzgün kataloq uzunluğu öz-özünə silindrin maşına uyğun olacağını təsdiq etmir. Tam montaj rəsmini istehsaldan əvvəl təsdiq edilməlidir.

---

III. Dizayn Xüsusiyyətləri HCIC tərəfindən siyahıya alınmışdır

3.1 Öz-özünə qanaxma dizaynı

Kataloq 4000 Series pin-pin silindr üçün öz-özünə qanaxma dizaynını müəyyən edir. Bu xüsusiyyət hidravlik sistem doldurulduqda və avadanlıq proseduruna uyğun işlədildiyində istismara vermə zamanı silindrin sıxılmış havanı buraxmasına kömək edə bilər.

Sistem hələ də uyğun doldurma, hava çıxarma və yağ təmizləmə təcrübələrinə ehtiyac duyur. Öz-özünə qanaxma rezervuarı, şlanqları və birləşmələri yoxlamaq ehtiyacını aradan qaldırmır.

3.2 Əvvəlcədən yüklənmiş V-qablaşdırma

Silindr əvvəlcədən yüklənmiş V-qablaşdırma və özünü tənzimləyən dalğa yayı enerjiləndiricisi ilə siyahıya alınmışdır. Kataloq həmçinin seçim kimi enerjili “Z” möhür paketini müəyyən edir. Son möhür quruluşu hidravlik maye, temperatur və iş şəraitinə uyğun olaraq təsdiqlənməlidir.

3.3 Yivli Baş qozun və Sahə Sızdırmazlığının Tənzimlənməsi

Yivli baş qoz əlavə güc və sahə möhürünün tənzimlənməsi üçün siyahıya alınmışdır. Bu, texniki işçilərə möhürlə əlaqəli işlər üçün müəyyən edilmiş xidmət interfeysi verir. Hər hansı bir xidmət əməliyyatından əvvəl hidravlik təzyiqi təcrid edin, qoşulmuş strukturu dəstəkləyin və maşının təhlükəsiz texniki xidmət proseduruna əməl edin.

3.4 Daha uzun rulman uzunluğu

HCIC sabitlik üçün daha uzun rulman uzunluğunu sadalayır. Bu, iki sancaq arasında oynaq strukturunu hərəkət etdirən aktuatora aiddir. Silindr nəzarətsiz yan yüklənməni kompensasiya etmək üçün nəzərdə tutulmadığından, pinlərin düzgün düzülməsi, çəngəllərin vəziyyəti və maşın tərəfinə rəhbərlik hələ də tələb olunur.

---

IV. İş prinsipi

Xətti çubuq hərəkəti yaratmaq üçün hidravlik təzyiq pistona təsir edir. Silindr gövdəsi və çubuq ucu bu hərəkəti iki bərkidilmiş əlaqə vasitəsilə ötürür. Hidravlik nasos və idarəetmə klapan yağ axını müəyyən edir, dövrənin təzyiq mühafizəsi isə iş şəraitini məhdudlaşdırır.

63-4402-120 modeli üçün kataloq mövcud vuruş zərfini yoxlamaq üçün istifadə edilən qapalı və genişləndirilmiş ölçülü dəyərləri verir. Maşın konstruktoru silindri bağlamadan, dibdən çıxarmadan və ya gözlənilməz yük yoluna məcbur etmədən sürüşmə strukturunun tam diapazonda hərəkət edə biləcəyini təsdiq etməlidir.

---

V. Məhsulun əsas üstünlükləri

- Döymə avadanlığı üçün pin-pin montajı

- 125.31 düym / 3183 mm kataloqda sadalanan uzadılmış ölçü

- 3/4 NPTF hidravlik port

- HCIC tərəfindən siyahıya alınmış öz-özünə qanaxma dizaynı

- Özünü tənzimləyən dalğa yayı enerjiləndiricisi ilə əvvəlcədən yüklənmiş V-qablaşdırma

- Kataloqda qeyd olunan isteğe bağlı enerjili “Z” möhür paketi

- Əlavə güc və sahə möhürünün tənzimlənməsi üçün yivli baş qoz

- Sabitlik üçün daha uzun rulman uzunluğu

- Quraşdırmanın planlaşdırılması üçün düym və millimetr ölçüləri

---

VI. Tətbiq və Yerləşdirmə

4000 seriyası HCIC kataloqunda hidravlik sürüşmə həlli kimi təqdim olunur. Model 63-4402-120, avadanlığın pin-pin silindrini tələb etdiyi və maşın interfeysinin sadalanan ölçülü zərfə uyğun gəldiyi hallarda nəzərdən keçirmək üçün uyğundur.

Alıcı yük yolunu, pin hizasını, işləmə sürətini, təzyiqi, yağ növünü və şlanqın marşrutunu yoxlamalıdır. Daha uzun uzadılmış ölçü quraşdırmanın planlaşdırılmasını xüsusilə vacib edir: montajı təsdiq etməzdən əvvəl daşınma və ya bükülmüş vəziyyəti, tam əyilmə vəziyyətini və bütün aralıq mövqeləri yoxlayın.

---

VII. Kotirovka üçün tələb olunan məlumat

Layihəyə xüsusi baxış əldə etmək üçün aşağıdakı təfərrüatları təqdim edin:

1. Maşının növü və əyilmə funksiyası

2. Mövcud qapalı və uzadılmış pin mərkəzləri

3. Pəncərənin diametri, çəngəl eni və rulman quruluşu

4. Tələb olunan iş təzyiqi və nasos axını

5. Hidravlik maye və iş temperaturu

6. Port oriyentasiyası və şlanqın marşrutu

7. Sızdırmazlığa üstünlük və ya maye uyğunluğu tələbi

8. Mexanik dayanma və boşluq haqqında məlumat

9. Kəmiyyət və təyinat yeri

10. Mövcud rəsm, nümunə ölçmələr və ya fotoşəkillər

Bu detallar silindr ölçülərini yalnız nominal model adına görə yox, faktiki maşınla müqayisə etməyə imkan verir.

---

VIII. Tez-tez verilən suallar

---

IX. HCIC haqqında

HCIC sənaye tətbiqləri üçün hidravlik silindrlər və hidravlik güc blokları istehsal edir. Onun rəsmi saytında standart, məqsədyönlü və xüsusi hidravlik həllər təqdim olunur.

63-4402-120 dəyişdirmə və ya OEM layihəsi üçün mövcud silindr rəsmini və maşın interfeysi təfərrüatlarını göndərin. HCIC, istehsaldan əvvəl uyğunluğu nəzərdən keçirə və son konfiqurasiyanı təsdiqləyə bilər.

X. Qiymət təklifi tələb edin

63-4402-120 modeli üçün texniki baxış üçün maşının rəsmini, pin ölçülərini, iş şəraitini və tələb olunan miqdarı HCIC-ə göndərin.
