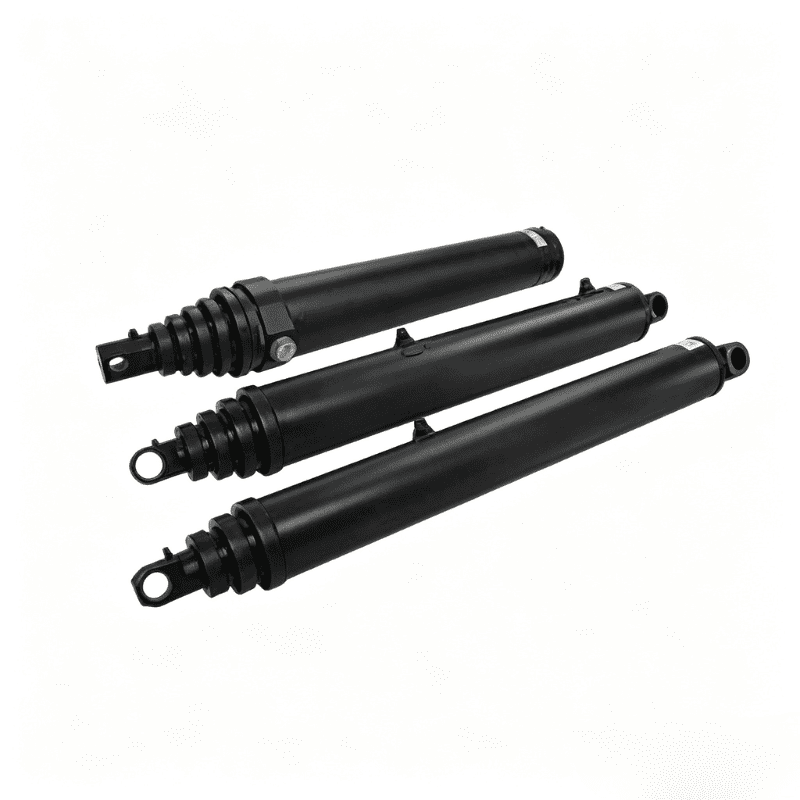

Məhsul təsviri

63-4402-104 qoşqu üçün 4000 seriyalı pin-pin montaj silindridir. Onun pin-to-pin montaj formatı silindrin ayrıca flanş və ya ayaq montajı tələb etmədən iki maşın montaj nöqtəsi arasında əlaqə yaratmasına imkan verir.

Kataloqda 108,56 düym (2757 mm) uzadılmış ölçü, 71,94 düym (1827 mm) qapalı ölçü və 3/4 NPTF portu göstərilir. Silindr həmçinin kataloqda göstərilən montaj quruluşunda sabit işləməyi dəstəkləmək üçün nəzərdə tutulmuş özü-özünə qanaxma dizaynı, əvvəlcədən yüklənmiş V-qablaşdırma və daha uzun rulman uzunluğundan istifadə edir.

Bu məqalə yalnız 63-4402-104 modelini əhatə edir.

I. Texniki spesifikasiyalar

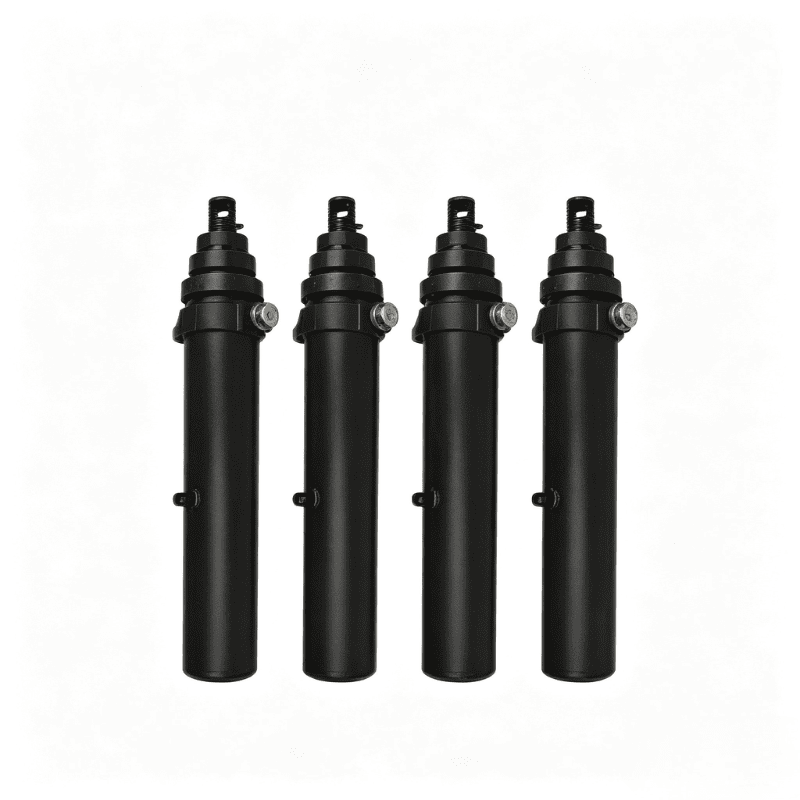

pin-pin mounting hydraulic cylinder

Parametr	63-4402-104 Spesifikasiya
Məhsul seriyası	4000 seriyası
Montaj tərzi	Pin-pin montajı
Ölçü A	71,94 düym / 1827 mm
Ölçü B	36,62 düym / 930 mm
Ölçü C	108,56 inç / 2757 mm
Ölçü D	1,50 düym / 38 mm
Ölçü E	2.06 düym / 52 mm
Ölçü F	2.00 düym / 51 mm
Ölçü G	7.00 düym / 178 mm
Ölçü J	2.06 düym / 52 mm
Ölçü K	19.50 düym / 495 mm
Ölçü M	Kataloq cədvəlində yoxdur
Hidravlik port	3/4 NPTF
Siyahıda yağ həcmi	1,8 gal doldurma / 7,3 gal uzatma
Siyahıda çəki	208 funt

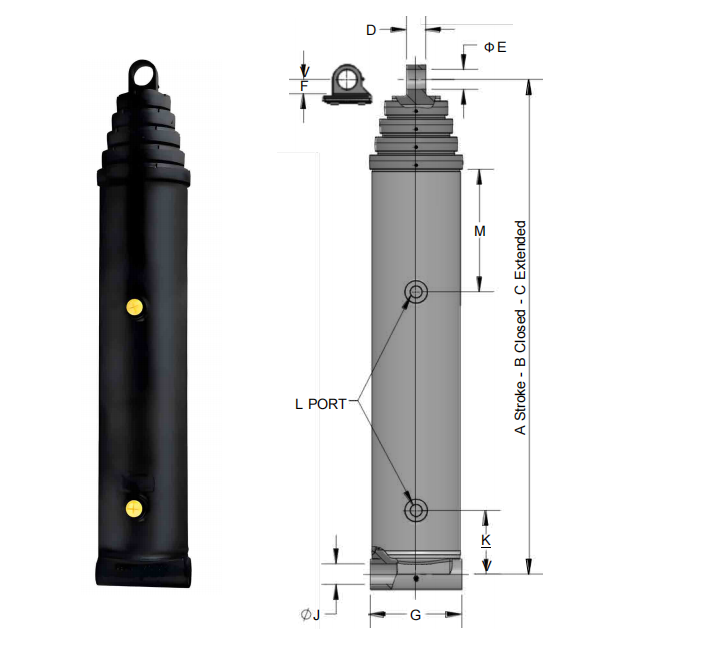

A-dan M hərfləri HCIC kataloqundakı ölçülü rəsmə aiddir. Sifariş verməzdən əvvəl tam quraşdırma rəsmini, pin ölçülərini, iş təzyiqini və hidravlik dövrə tələblərini təsdiqləyin.

II. Pin-Pin Montaj Dizaynı

Bir pin-pin hidravlik silindr iki çəngəl və ya bağlama nöqtəsi arasında quraşdırılmışdır. Silindr gövdəsi və çubuq ucu bağlantısı maşın yükünü sancaqlar vasitəsilə ötürür. Bu sxem ötürmə mexanizminin əyləc gövdəsinin, bağlayıcının və ya digər oynaq quruluşun hərəkətini izləməli olduğu yerlərdə geniş yayılmışdır.

Uyğunluq qapalı və uzadılmış ölçülərdən daha çox müəyyən edilir. Alıcı yoxlamalıdır:

- Hər iki ucunda pin-mərkəz məsafələri

- Pin diametri və mövcud daşıyıcı eni

- Çubuqların təmizlənməsi və düzülməsi

- Hidravlik liman istiqaməti

- Tam vuruş vasitəsilə şlanqın hərəkəti

- Baş və çubuq ucu ətrafında mexaniki boşluq

63-4402-104 yalnız ümumi uzunluqdan deyil, təsdiq edilmiş ölçülü rəsmdən seçilməlidir.

III. Tikinti xüsusiyyətləri Kataloqda qeyd olunub

3.1 Öz-özünə qanaxma dizaynı

Kataloq özünü qanayan dizaynı müəyyən edir. Praktik quraşdırma işlərində bu, istismara vermə zamanı silindrdə qalan sıxılmış havanın miqdarını azaltmağa kömək edə bilər. Maşın dövrəsi hələ də avadanlıq istehsalçısının proseduruna uyğun olaraq doldurulmalı və təmizlənməlidir.

3.2 Yenidən yüklənmiş V-qablaşdırma

Sadalanan sızdırmazlıq quruluşu, özünü tənzimləyən dalğa yayı enerjisi ilə əvvəlcədən yüklənmiş V-qablaşdırmadan istifadə edir. Kataloq həmçinin seçim kimi enerjili “Z” möhür paketini müəyyən edir. Hidravlik maye, temperatur diapazonu və tətbiqin iş şəraiti üçün son möhür konfiqurasiyası təsdiqlənməlidir.

3.3 Yivli baş qoz

Yivli baş qoz, əlavə güc və sahə möhürünün tənzimlənməsi üçün bir xüsusiyyət kimi qeyd edilmişdir. O, həmçinin möhürlərin yoxlanılması və ya tənzimlənməsi tələb olunduqda praktik xidmət interfeysi təqdim edir. Sahənin istənilən tənzimlənməsi təsdiq edilmiş texniki xidmət proseduruna əməl etməli və təzyiq izolyasiyasını və təhlükəsiz sökülmə təcrübələrini əvəz etməməlidir.

3.4 Daha uzun rulman uzunluğu

Kataloqda sabitlik üçün daha uzun rulman uzunluğu göstərilir. Sancaqlı quraşdırmada təlimat vacibdir, çünki ötürücü hərəkət edən strukturu izləyir. Düzgün hizalama və düzgün pin vəziyyəti zəruri olaraq qalır; daha uzun rulman uzunluğu silindri nəzarətsiz yan yükləmə üçün uyğun etmir.

IV. İş prinsipi

63-4402-104 hidravlik təzyiqi xətti hərəkətə çevirir. Yağ müvafiq limana daxil olduqda, təzyiq piston sahəsinə təsir edir və çubuğu xaricə və ya içəriyə doğru hərəkət etdirir. Çubuq ucu və qapaq ucu sancaqlar bu hərəkəti birləşdirilmiş sürüşmə mexanizminə ötürür.

İstifadəyə yararlı hərəkət kataloqda qapalı və uzadılmış ölçülərlə müəyyən edilir. Hidravlik klapan, nasosun axını, relyef qorunması və maşın həndəsəsi xidmətdə mövcud olan faktiki sürəti və qüvvəni müəyyən edir.

Silindr müstəqil qaldırıcı cihaz kimi qəbul edilməməlidir. Onun seçimi hidravlik dövrə və onun bağlandığı mexaniki quruluşa uyğun olmalıdır.

V. Məhsulun əsas üstünlükləri

- Artikulyar hidravlik avadanlıq üçün pin-pin montajı

- 108,56 düym / 2757 mm kataloqda göstərilən genişləndirilmiş ölçü

- 3/4 NPTF hidravlik port

- HCIC tərəfindən siyahıya alınmış öz-özünə qanaxma dizaynı

- Özünü tənzimləyən dalğa yayı enerjiləndiricisi ilə əvvəlcədən yüklənmiş V-qablaşdırma

- Kataloqda qeyd olunan isteğe bağlı enerjili “Z” möhür paketi

- Əlavə güc və sahə möhürünün tənzimlənməsi üçün yivli baş qoz

- Sabitlik üçün daha uzun rulman uzunluğu

- Qapalı və uzadılmış ölçülər həm düym, həm də millimetr vahidlərində mövcuddur

VI. Tətbiq və Yerləşdirmə

Kataloq 4000 Series pin-pin silindrini hidravlik əyilmə həllərinin altına yerləşdirir. 63-4402-104, silindrin iki sancaq arasında quraşdırılmalı olduğu və mövcud quraşdırma zərfinin kataloq ölçülərinə uyğun olduğu avadanlıq üçün nəzərdə tutula bilər.

Quraşdırmanı təsdiq etməzdən əvvəl maşının tam hərəkətini nəzərdən keçirin. Silindr tam geri çəkilmə və uzadılma zamanı kifayət qədər boşluğa malik olmalıdır və əyilmə strukturu hərəkət etdikcə sancaqlar düz vəziyyətdə qalmalıdır. Şlanqın marşrutu da yoxlanılmalıdır ki, 3/4 NPTF bağlantısı şlanq istehsalçısının məhdudiyyətlərindən kənarda burulmağa və ya əyilməyə məruz qalmasın.

VII. Kotirovka üçün tələb olunan məlumat

Sorğunuzla aşağıdakı məlumatları göndərin:

1. Maşın növü və silindr funksiyası

2. Mövcud pin-mərkəz ölçüləri

3. Pin diametri və çəngəl eni

4. Tələb olunan qapalı və uzadılmış uzunluqlar

5. İş təzyiqi və nasos axını

6. Hidravlik maye və iş temperaturu

7. Port oriyentasiyası və şlanqın marşrutu

8. Tələb olunan möhür seçimi

9. Kəmiyyət və çatdırılma yeri

10. Mövcud silindr şəkli və ya aydın fotoşəkillər

Əvəz edilmiş silindr mövcud əyilmə mexanizminə uyğun olmalıdırsa, rəsm xüsusilə vacibdir.

VIII. Tez-tez verilən suallar

63‑4402‑104 modelinin montaj tərzi nədir?

Bu, HCIC 4000 seriyasından sancaqlı montaj hidravlik silindridir.

Qapalı və uzadılmış ölçülər hansılardır?

Kataloq A ölçüsünü 71,94 düym (1827 mm) və C ölçüsünü 108,56 düym (2757 mm) olaraq qeyd edir. B ölçüsü 36,62 düym (930 mm) olaraq verilmişdir.

Bu model üçün hansı hidravlik port verilmişdir?

Kataloqda 3/4 NPTF portu göstərilir.

Hansı sızdırmazlıq təşkili istifadə olunur?

Kataloqda özünü tənzimləyən dalğa yayı enerjiləndiricisi ilə əvvəlcədən yüklənmiş V-qablaşdırma sadalanır. Enerjili “Z” möhür paketi seçim kimi müəyyən edilir. İstehsaldan əvvəl son konfiqurasiyanı təsdiqləyin.

Kataloqda 63‑4402‑104 üçün iş təzyiqi göstərilirmi?

Təqdim olunan model cədvəlində bu model üçün təsdiqlənmiş iş təzyiqi dəyəri göstərilmir. Təzyiq təsdiq edilmiş tətbiqdən və mühəndislik rəsmindən təsdiqlənməlidir.

Mövcud silindri dəyişdirməzdən əvvəl nəyi yoxlamaq lazımdır?

Sancaq mərkəzlərini, pin diametrini, çəngəl genişliyini, qapalı və uzadılmış ölçüləri, port oriyentasiyasını, şlanqın marşrutunu və maşının iş təzyiqini və axınını yoxlayın.

IX. HCIC haqqında

HCIC sənaye tətbiqləri üçün hidravlik silindrlər və hidravlik güc blokları istehsal edir. Şirkətin rəsmi saytında standart, məqsədyönlü və xüsusi hidravlik həllər təqdim olunur.

Dəyişdirmə və ya OEM sorğusu üçün maşının rəsmini və tam silindr ölçülərini göndərin. HCIC son spesifikasiyanı təsdiq etməzdən əvvəl quraşdırma tələblərini nəzərdən keçirə bilər.
