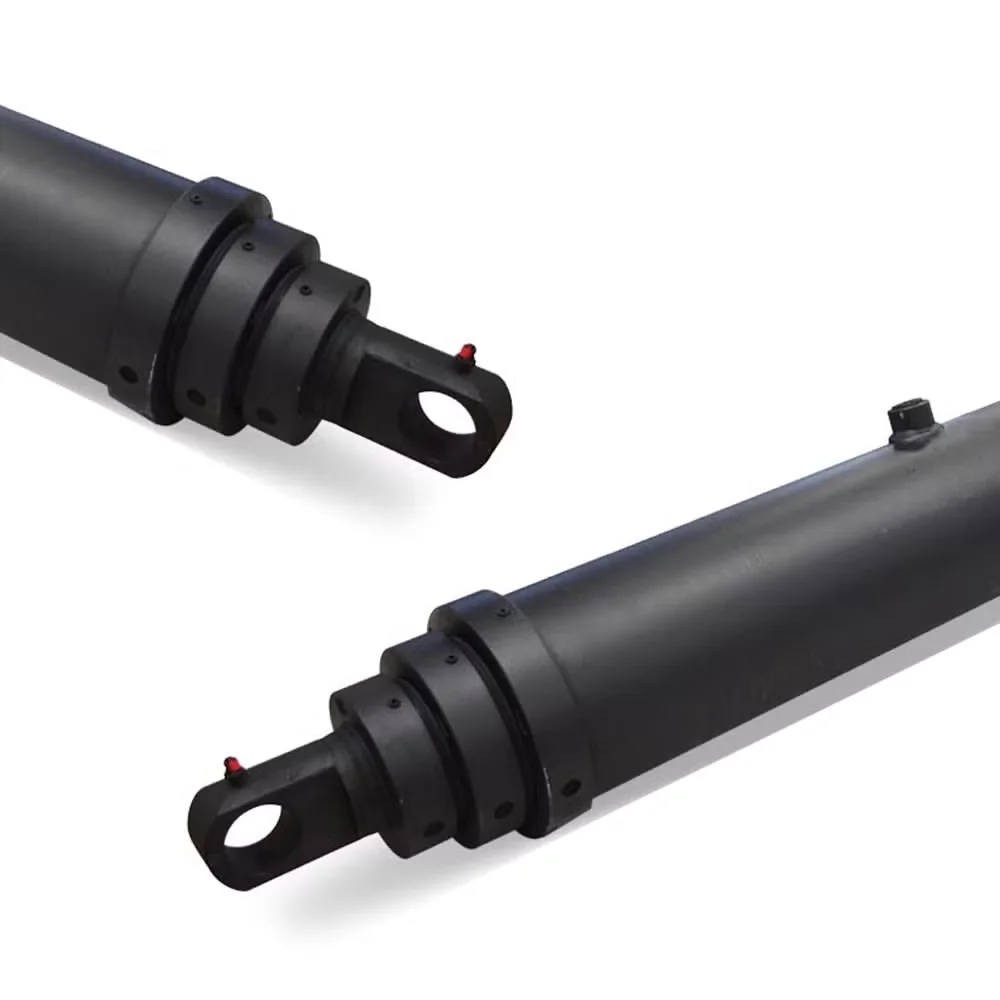

OEM dəyişdirmə planlaması üçün 53-4592-72 pin-to-pin hidravlik silindr ölçülərini, 71,94 düymlük vuruşu, 3/4 düymlük NPTF portunu və 155 lb kataloq çəkisini nəzərdən keçirin.
Stroke:
1,827 mmClosed length:
930 mmExtended length:
2757 mmPort:
NPTF-də 3/453-4592-72 pin-to-pin hidravlik silindr HCIC-2026 kataloqunda siyahıya alınmış 4000 Series modelidir. Dəyişdirmə və ya OEM layihəsi üçün onun əsas dəyəri ölçülüdür: kataloq bir məhsul cərgəsində vuruşu, qapalı və uzadılmış uzunluqları, montaj həndəsəsini, limanı, yağ həcmini və çəkisini müəyyən edir.
Bu tip silindr yalnız vuruşla seçilmir. Sancaq mərkəzləri, montaj qulaqları, ətrafdakı boşluq, hidravlik əlaqə və mövcud xidmət sahəsi hamısı maşına uyğun olmalıdır. Mövcud bir vahidi əvəz edən bir alıcı üçün ən təhlükəsiz başlanğıc nöqtəsi cari silindr şəkli və ya sahə ölçmələrinin tam dəstidir.
| Maddə | Düym dəyəri | Metrik dəyər |
|---|---|---|
| Model | 53-4592-72 | 53-4592-72 |
| Serial | 4000 seriyası | 4000 seriyası |
| İnsult, A | 71.94 düym | 1,827 mm |
| Qapalı uzunluq, B | 36.62 düym | 930 mm |
| Uzatılmış uzunluq, C | 108.56 düym | 2,757 mm |
| Ölçü D | 1.50 düym | 38 mm |
| Ölçü E | 2.06 düym | 52 mm |
| Ölçü F | 2.00 in | 51 mm |
| Ölçü G | 7.00 in | 178 mm |
| Ölçü J | 2.06 düym | 52 mm |
| Ölçü K | 19.50 düym | 495 mm |
| Liman | NPTF-də 3/4 | NPTF-də 3/4 |
Kataloq səhifəsində bu model üçün universal təzyiq reytinqi, yük reytinqi və ya maşına xas performans zəmanəti verilmir. Bu tələblər faktiki avadanlıq üçün təsdiqlənməlidir.
Pin-to-pin silindr hərəkəti iki montaj nöqtəsi vasitəsilə ötürür. Bir ucu sabit mötərizə, digəri isə hərəkət edən struktura bağlanır. Yağ silindr uzunluğunu dəyişdikcə, iki sancaq arasındakı məsafə dəyişir və maşın nəzərdə tutulmuş qövsdən keçir.
Bu, uzadılmış və qapalı uzunluqları vacib edir. 53-4592-72 sıra 36,62 düym qapalı və 108,56 düym uzadılmış siyahıları göstərir. Fərq kataloq vuruş istinadıdır, lakin maşın hələ də silindr, sancaqlar, mötərizələr, şlanqlar və strukturun tam səyahət yolu üçün kifayət qədər fiziki yerə ehtiyac duyur.

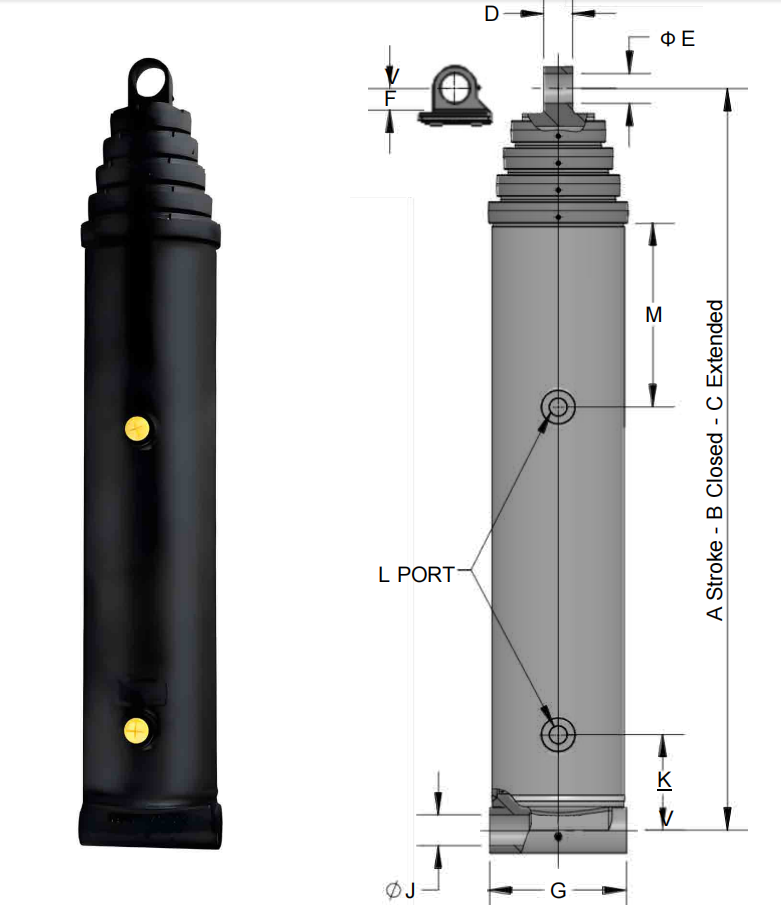

D, E, F, G, J və K ölçüləri də dəyişdirmə zamanı əhəmiyyətlidir. Onlar silindr gövdəsi, montaj aparatı, pin yeri və əlaqə zərfi arasındakı əlaqəni idarə edə bilər. Düzgün vuruşu olan, lakin yanlış montaj həndəsəsi olan silindr bahalı quraşdırma problemi yarada bilər.
Qapalı və uzadılmış maşın mövqelərində quraşdırılmış pin mərkəzlərini ölçün. Sancağın diametrini, mötərizənin enini, qulaqlar arasındakı məsafəni, kolun vəziyyətini və yükün birləşməyə daxil olduğu istiqaməti yoxlayın. Fərqli montaj zərfləri üçün nəzərdə tutulmuş mötərizəni dəyişdirməyə məcbur etməyin.
Saytın proseduruna uyğun olaraq təhlükəsiz şəkildə təcrid olunmuş hidravlik dövrə ilə maşını tam mexaniki diapazonda hərəkət etdirin. Silindr gövdəsi, çubuq, mötərizələr, qoruyucular, şlanqlar və yaxınlıqdakı struktur arasında müdaxiləyə baxın. Uzatılmış uzunluq bu çekin yalnız bir hissəsidir.
Kataloq NPTF portunda 3/4-ni siyahıya alır. Maşın tərəfindən istifadə edilən montaj standartı və sızdırmazlıq üsulu ilə uyğunlaşdırın. Sürtünmə, kəskin əyilmələr və hərəkət edən polad konstruksiya ilə təmasın qarşısını almaqla, tam pin-to-pin hərəkəti üçün kifayət qədər şlanq uzunluğu buraxın.
Kataloqda 1,3 gallon doldurma yağ həcmi və 4,0 gallon genişləndirilmiş yağ həcmi göstərilir. Bu dəyərlər planlaşdırma üçün faydalıdır, lakin tam sistemə şlanqın həcmi, klapan həcmi, rezervuar səviyyəsi və maşının iş vəziyyəti də daxildir. İstifadəyə verməzdən əvvəl işləyən yağ səviyyəsini təsdiqləyin.
53-4592-72, 71,94 düymlük kataloq vuruşu ilə müəyyən edilmiş pin-to-pin hidravlik silindrə ehtiyacı olan OEM avadanlığı və ya dəyişdirmə layihələri üçün nəzərdən keçirilə bilər. Alıcının ölçmək üçün rəsm və ya mövcud silindr olduqda və ümumi silindr tövsiyəsindən daha çox ölçülü uyğunluğa ehtiyacı olduqda xüsusilə aktualdır.
HCIC yekun texniki qərardan əvvəl tətbiq yükünü, iş təzyiqini, hərəkət bucağını, dövrə tezliyini və quraşdırma fotoşəkillərini almalıdır. Bu təfərrüatlar kataloq sırası ilə əvəz edilmir.
53-4592-72 pin-to-pin hidravlik silindr silindrin müəyyən edilmiş 71,94 düymlük vuruşla iki maşın nöqtəsini birləşdirməli olduğu layihələr üçün ölçülü uyğun məhsuldur. Onun 36,62 düymlük qapalı uzunluğu, 108,56 düym uzadılmış uzunluğu, NPTF portunda 3/4, 1,3 gallon doldurma dəyəri, 4,0 gallon genişləndirilmiş dəyəri və 155 lb kataloq çəkisi OEM və ya dəyişdirmə baxışı üçün aydın başlanğıc nöqtəsi təmin edir.
Sifariş verməzdən əvvəl pin-mərkəz ölçülərini, mötərizə detallarını, hidravlik məlumatları və maşın təsvirlərini HCIC-ə göndərin. Bu, modelin tam mexanizmə uyğun olub-olmadığını təsdiq etməyin praktiki yoludur.
Jinan Huachen Industrial Co., Ltd. kimi tanınan HCIC avtomobil, tullantıların emalı, tikinti və sənaye avadanlıqları üçün hidravlik silindrlər, hidravlik güc aqreqatları və əlaqəli komponentləri təchiz edir. Məhsulun uyğunluğu tam maşın dizaynına və tətbiq olunan təhlükəsizlik tələblərinə uyğun olaraq təsdiqlənməlidir.
