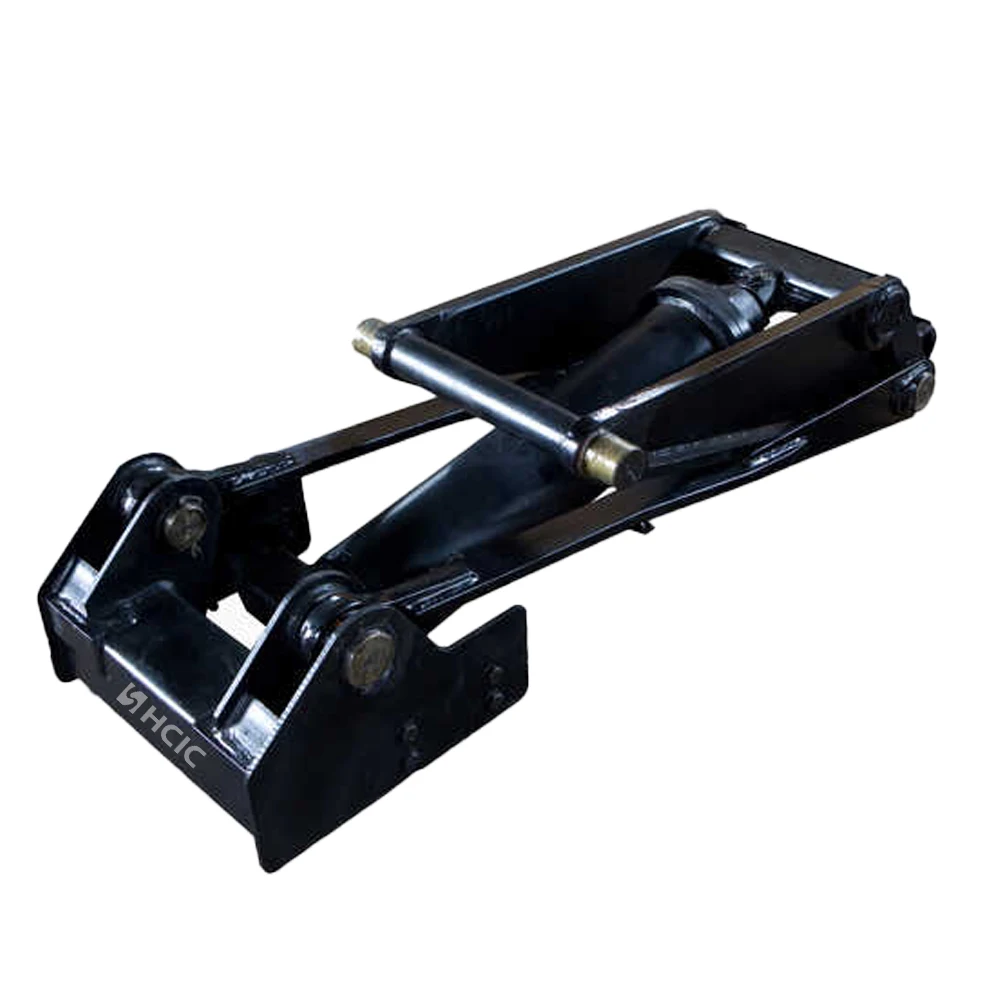

Model 516 elektrik qaldırıcısı, quraşdırmanın planlaşdırılması üçün 24 düymlük gövdə ölçüsü və 39,25 düymlük qaldırıcı uzunluğu olan damperli qoşqular üçün yığcam qaldırıcı həlldir.
Model 516 elektrik qaldırıcısı damperli qoşqu qaldırma sistemləri üçün kompakt qaldırıcı variantdır. Onun kataloq ölçüləri sifariş verilməzdən əvvəl çərçivə sahəsini, menteşələrin həndəsəsini və hidravlik quraşdırma tələblərini yoxlamaq üçün praktiki başlanğıc nöqtəsini təmin edir.
Model 516 elektrik qaldırıcısı A-dan G-ə qədər yeddi ölçülü istinadlarla Amerika Elektrikli Qaldırıcılar kataloqunda verilmişdir. Bu ölçülər qoşqu istehsalçısına və ya onu əvəz edən alıcıya tək qaldırma qabiliyyəti ilə avadanlıq seçmək əvəzinə qaldırıcını mövcud montaj sahəsi ilə müqayisə etməyə kömək edir.
| Parametr | Kataloq dəyəri |
|---|---|
| Model | 516 |
| Məhsul kateqoriyası | Güc qaldırıcı |
| Ölçü A | 24.00 in |
| Ölçü B | 28.50 düym |
| Ölçü C | 19.50 düym |
| Ölçü D | 5.00 in |
| Ölçü E | 39.25 düym |
| Ölçü F | 16.25 düym |
| Ölçü G | 10.00 in |
Bunlar kataloq ölçüləridir. Rəsm son təsdiqdən əvvəl müştərinin faktiki çərçivəsinə, dönmə nöqtələrinə və quraşdırma metoduna uyğun olaraq yoxlanılmalıdır.
Dump-qoşqu qaldırıcısı qaldırıcı qüvvə təmin etməkdən daha çox şey edir. Çərçivə relsləri arasında uyğunlaşmalı, tullantı gövdəsinin həndəsəsi ilə işləməli və hərəkət edən struktur üçün kifayət qədər boşluq buraxmalıdır. Beləliklə, Model 516 elektrik qaldırıcısı üç praktik addımda qiymətləndirilə bilər.
Kataloq rəsmindən A, B və C ölçüləri ilə başlayın. Onları mövcud çərçivə sahəsi və zibil qutusunun menteşəsinin mövqeyi ilə müqayisə edin. Kağız üzərində məqbul görünən ölçü hələ də bədən fırlananda müdaxilə yarada bilər, ona görə də tam hərəkət yolu yoxlanılmalıdır.
D, F və G ölçüləri alıcıya qaldırıcının qoşqu çərçivəsi və dayaq mötərizələri ilə montaj əlaqəsini nəzərdən keçirməyə kömək edir. Düzgün montaj plitələri, pin mərkəzləri və möhkəmləndirici detallar qoşqu dizaynından asılıdır. Onları yalnız model nömrəsinə görə təxmin etmək olmaz.
E ölçüsü Model 516 üçün 39,25 düym olaraq verilmişdir. Bu ölçü qaldırıcı məhdud uzunluqlu tullantı gövdəsinin altında yerləşdirilməli olduqda vacibdir. O, qapalı mövqe, gövdə bucağı və xidmətə çıxış üçün tələb olunan yerlə birlikdə nəzərdən keçirilməlidir.
Dəqiq model nömrəsindən istifadə OEM və ya dəyişdirmə sorğusunun işlənməsini asanlaşdırır. O, təchizatçıya aydın istinad nöqtəsi verir, alıcı isə qoşqu quruluşunu, montaj qaydasını və istismar tələblərini təsdiqləyir.
Əvəzetmə sorğusu üçün alıcı model lövhəsi və ya kataloq arayışı, mövcud quraşdırmanın fotoşəkilləri, mövcud montaj ölçüləri və qoşqunun qaldırıcı quruluşunu göndərməlidir. Orijinal vahid dəyişdirilibsə, yenilənmiş ölçülər köhnə model nömrəsindən daha faydalıdır.
Model 516 elektrik qaldırıcısı yığcam qaldırıcı qurğunun düzülüşü və ölçü uyğunluğunun vacib olduğu zibilli qoşqu qaldırma sistemi ilə bağlı müzakirələr üçün nəzərdə tutulub. Son uyğunluq qoşqunun gövdəsindən, yükündən, menteşənin mövqeyindən, hidravlik dövrədən və struktur dizaynından asılıdır. Kataloq ölçüləri öz-özünə qaldırma qabiliyyəti reytinqini təyin etmir.
Model 516 elektrik qaldırıcısı üçün avadanlıqların nəzərdən keçirilməsini tələb etmək üçün aşağıdakıları təmin edin:
- Qoşqu növü və gövdə ölçüləri
- Mövcud quraşdırma sahəsi
- Menteşe və montaj pin yerləri
- Mövcud hidravlik komponentlər, əgər bu dəyişdirmədirsə
- Tələb olunan qaldırma ardıcıllığı
- Fotoşəkillər və ya cari quraşdırmanın ölçülü təsviri
- Əməliyyat mühiti və gözlənilən vəzifə dövrü
Bu məlumat HCIC-ə kataloqda göstərilməyən təfərrüatları qəbul etmədən ərizəni nəzərdən keçirməyə imkan verir.
Model 516 elektrik qaldırıcısı ən yaxşı zibil qoşqusunun tam qaldırma qurğusunun bir hissəsi kimi qiymətləndirilir. Onun kataloq ölçüləri - xüsusən 24.00 düym A ölçüsü, 39.25 düymlük E ölçüsü və 10.00 düymlük G ölçüsü - alıcılara quraşdırma yerini yoxlamaq üçün aydın əsas verir. Dəqiq qiymət təklifi üçün qoşqu rəsmini və ölçülmüş montaj məlumatını HCIC-ə göndərin.
Jinan Huachen Industrial Co., Ltd. (HCIC) sənaye və avtomobil tətbiqləri üçün hidravlik silindrlər və güc blokları hazırlayır və istehsal edir. Model 516 layihəsi üçün HCIC mövcud quraşdırma məlumatlarını nəzərdən keçirə və kotirovka üçün tələb olunan növbəti texniki detallar barədə məsləhət verə bilər.
