Sifariş verməzdən əvvəl zibil qoşqularının kataloqu ölçüləri üçün Model 621 güc qaldırıcısını nəzərdən keçirin və qoşqu çərçivəsinin yerini, montaj həndəsəsini, kuzovun boşluğunu və xidmətə girişi yoxlayın.

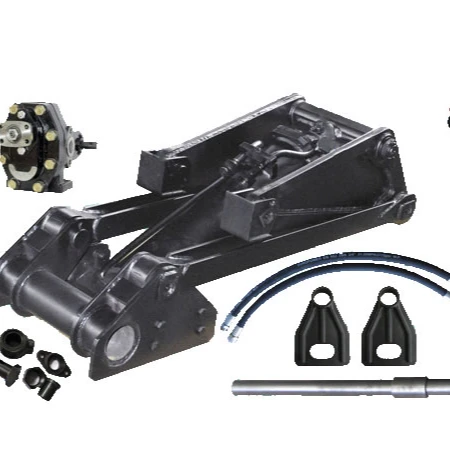

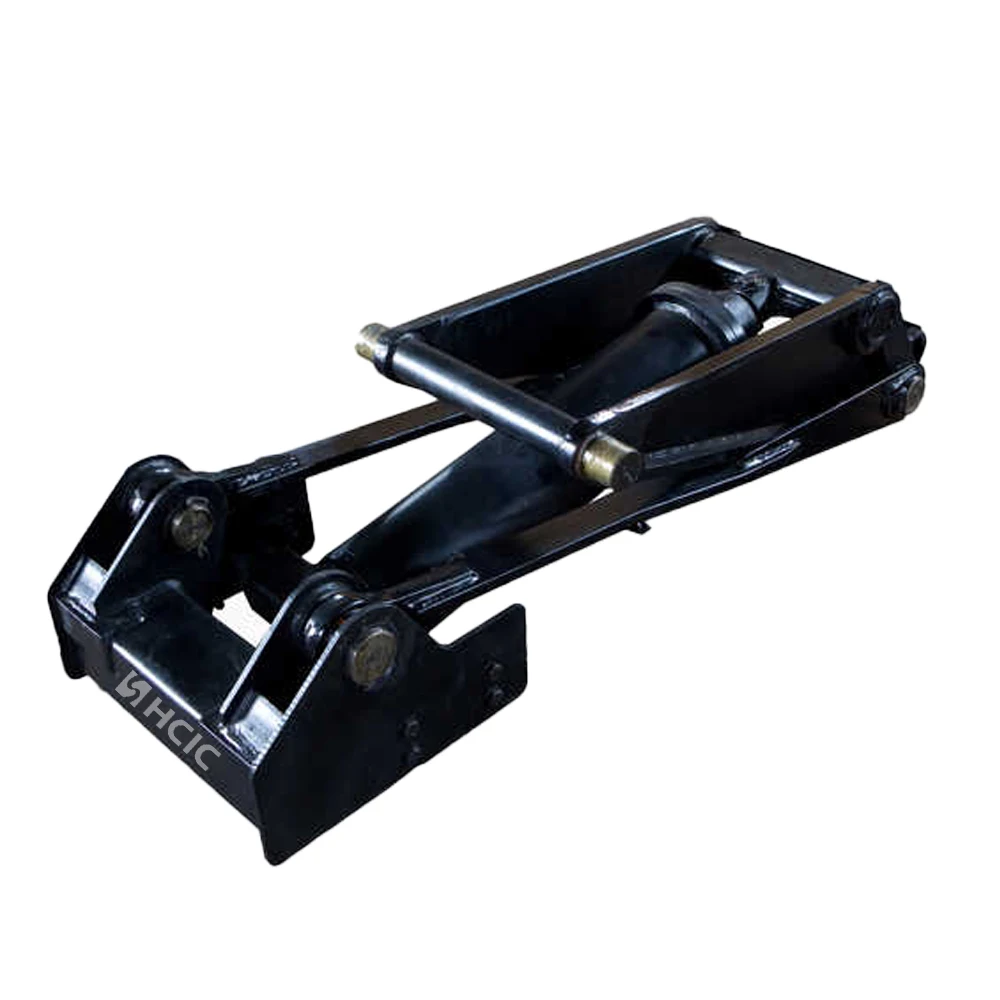

Boşaltma qoşquları üçün Model 621 elektrik qaldırıcısı qoşqu qaldırma sistemi tətbiqləri üçün təchiz edilmiş Amerika Güclü qaldırıcılar kataloqunda verilmişdir. OEM istehsalçısı və ya əvəzedici alıcı üçün vacib ilk addım ölçülü təchizatdır: qaldırıcı qoşqu çərçivəsi, tullantı gövdəsinin hərəkəti, montaj nöqtələri və hidravlik tənzimləmə ilə işləməlidir.

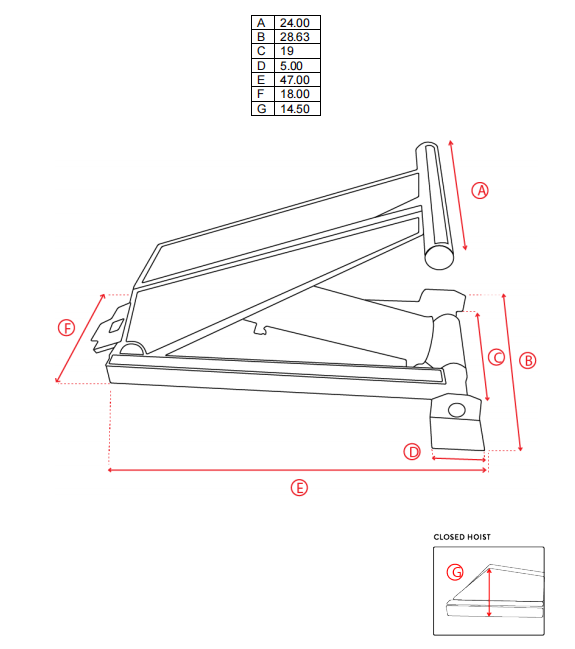

Model 621 səhifəsində A-dan G kimi yeddi ölçülü istinadlar verilir. Bu ölçmələr son mötərizə, sancaq və möhkəmləndirmə detalları təsdiqlənməmişdən əvvəl qoşqu rəsminə baxış üçün praktiki başlanğıc nöqtəsini təmin edir.
| Parametr | Kataloq dəyəri |
|---|---|
| Model | 621 |
| Məhsul kateqoriyası | Güc qaldırıcı |
| Ölçü A | 24.00 in |
| Ölçü B | 28.63 düym |
| Ölçü C | 19.00 in |
| Ölçü D | 5.00 in |
| Ölçü E | 47.00 düym |
| Ölçü F | 18.00 in |
| Ölçü G | 14.50 düym |
Yuxarıdakı dəyərlər təchiz olunmuş kataloqda Model 621 səhifəsindən transkripsiya edilmişdir. İstehsal və ya dəyişdirmə təsdiqindən əvvəl ən son texniki rəsmini faktiki qoşqu ilə müqayisə edin.

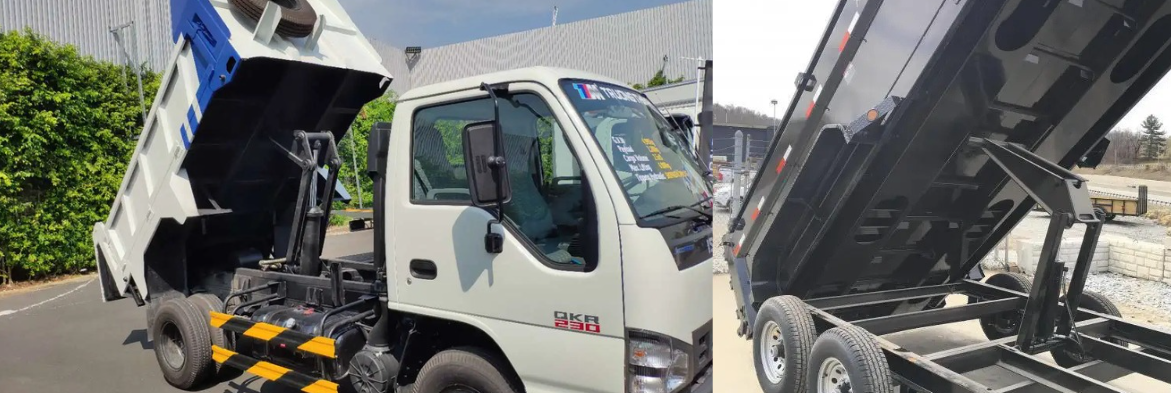

Qoşqu qaldırıcısı dəyişən mexaniki açı ilə işləyir. Qapalı zibillik gövdəsinin altında mövcud olan boşluq gövdə qalxmağa başlayanda dəyişə bilər. Çərçivə çarxları, mötərizələr, hidravlik şlanqlar və gövdənin alt tərəfi hərəkət boyu şəffaf qalmalıdır.
Bu səbəbdən, Model 621 elektrik qaldırıcısı yalnız model nömrəsi ilə seçilməkdənsə, tam qaldırma sisteminin bir hissəsi kimi qiymətləndirilməlidir. Qoşqunun quruluşu, arxa menteşənin vəziyyəti, montaj quruluşu və hidravlik sxem hamısı son quraşdırmaya təsir göstərir.
Qaldırıcını çərçivə və tullantı gövdəsi arasında mövcud boşluqla müqayisə edərkən A, B və C ölçülərindən başlayın. Qapalı vəziyyəti ölçün, sonra qaldırma dövrü ərzində bədənin hərəkət yolunu nəzərdən keçirin.
Statik boşluq yoxlanışı bədən fırlandıqda baş verən təması aşkar etməyə bilər. Ölçülü rəsm və ya işarələnmiş quraşdırma fotoşəkilləri qapalı qoşqudan götürülmüş tək ölçüdən daha faydalıdır.
D, F və G ölçüləri alıcıya dəstək plitələrini, pin mövqelərini və çərçivənin möhkəmləndirilməsini müzakirə etməyə kömək edir. Onlara tam mötərizə rəsmi kimi baxılmamalıdır. Faktiki montaj dizaynı reaksiya yüklərini, sancaqların düzülməsini, qaynaq quruluşunu və qaldırıcı qüvvəni qəbul edən quruluşu nəzərə almalıdır.
Dəstək tənzimləməsi, həmçinin yoxlama, şlanq marşrutu və gələcək xidmət işləri üçün kifayət qədər girişə ehtiyac duyur. Rutin giriş bloklanırsa, sıx quraşdırma avtomatik olaraq yaxşı quraşdırma deyil.
E ölçüsü Model 621 üçün 47,00 düym kimi qeyd edilmişdir. Bu dəyəri mövcud quraşdırma uzunluğu, qapalı gövdə mövqeyi və yaxınlıqdakı keçid elementlərinin və ya avadanlığın yeri ilə müqayisə edin.
Ümumi tənzimləmə həmçinin hidravlik birləşmələr və vizual yoxlama üçün yer buraxmalıdır. Yekun təsdiq son rəsmə və tam hərəkət zərfinə əsaslanmalıdır.
Bomba qoşquları üçün Model 621 güc qaldırıcı müəyyən kataloq modeli və ölçü arayışının tələb olunduğu qaldırıcı sistem layihələri üçün uyğundur. Mexanik və hidravlik tələblər təsdiq edildikdə, OEM qoşqularının qurulması, dəyişdirmə işləri və sistemin yenidən dizaynı üçün nəzərdən keçirilə bilər.
Təchiz edilmiş Model 621 səhifəsində ölçülər sadalanır, lakin bu model üçün təsdiqlənmiş tutum, iş təzyiqi dəyəri, xidmət müddəti və ya sertifikatı təmin edilmir. Bu təfərrüatlar faktiki layihə üçün təsdiqlənməlidir və model nömrəsindən nəticə çıxarmamalıdır.
OEM və ya dəyişdirmə baxışı üçün göndərin:
Bu məlumat HCIC-ə gizli struktur və ya hidravlik detalları qəbul etmədən uyğunluğu qiymətləndirməyə kömək edir.
Bu, zibilli qoşqu qaldırma sistemi tətbiqləri üçün burada nəzərdən keçirilən kataloqda sadalanan elektrik qaldırıcıdır. Son uyğunluq qoşqunun quruluşundan, montaj quruluşundan və hidravlik sistemdən asılıdır.
Kataloqda A 24,00 düym, B 28,63 düym, C 19,00 düym, D 5,00 düym, E 47,00 düym, F 18,00 düym və G 14,50 düymdə göstərilir.
| Parametr | Kataloq dəyəri |
|---|---|
| Model | 621 |
| Məhsul kateqoriyası | Güc qaldırıcı |
| Ölçü A | 24.00 in |
| Ölçü B | 28.63 düym |
| Ölçü C | 19.00 in |
| Ölçü D | 5.00 in |
| Ölçü E | 47.00 düym |
| Ölçü F | 18.00 in |
| Ölçü G | 14.50 düym |
Təchiz edilmiş Model 621 səhifəsində heç bir təsdiqlənmiş tutum dəyəri göstərilmir. Tutum tam qoşqu dizaynına və layihə tələblərinə uyğun olaraq nəzərdən keçirilməlidir.
Avtomatik deyil. Dəyişdirmə qərarı verilməzdən əvvəl montaj nöqtələri, pin mərkəzləri, boşluq, gövdə hərəkəti, hidravlik birləşmələr və çərçivənin möhkəmliyi yoxlanılmalıdır.
E ölçüsü 47.00 düym olaraq verilmişdir. O, mövcud quraşdırma uzunluğu, qapalı gövdə mövqeyi, xidmətə giriş və yaxınlıqdakı çərçivə üzvləri ilə müqayisə edilməlidir.
Model arayışını, qoşqu təfərrüatlarını, ölçülən quraşdırma sahəsini, menteşə və pin yerlərini, fotoşəkilləri və ya çertyojları, mövcud hidravlik məlumatları və tələb olunan qaldırma ardıcıllığını göndərin.
Dəqiq qiymət təklifi üçün qoşqu rəsmini, montaj ölçülərini və mövcud hidravlik məlumatı HCIC-ə göndərin. Son qərar ən son rəsmdən və tam qaldırma quruluşundan istifadə etməlidir.
Jinan Huachen Industrial Co., Ltd. (HCIC) avtomobil və sənaye tətbiqləri üçün hidravlik silindrlər və güc blokları hazırlayır və istehsal edir. Model 621 layihəsi üçün HCIC mövcud quraşdırma məlumatlarını nəzərdən keçirə və OEM və ya dəyişdirmə kotirovkası üçün lazım olan texniki detalları müəyyən edə bilər.
Model 621 elektrik qaldırıcısının nəzərdən keçirilməsini tələb edin:
