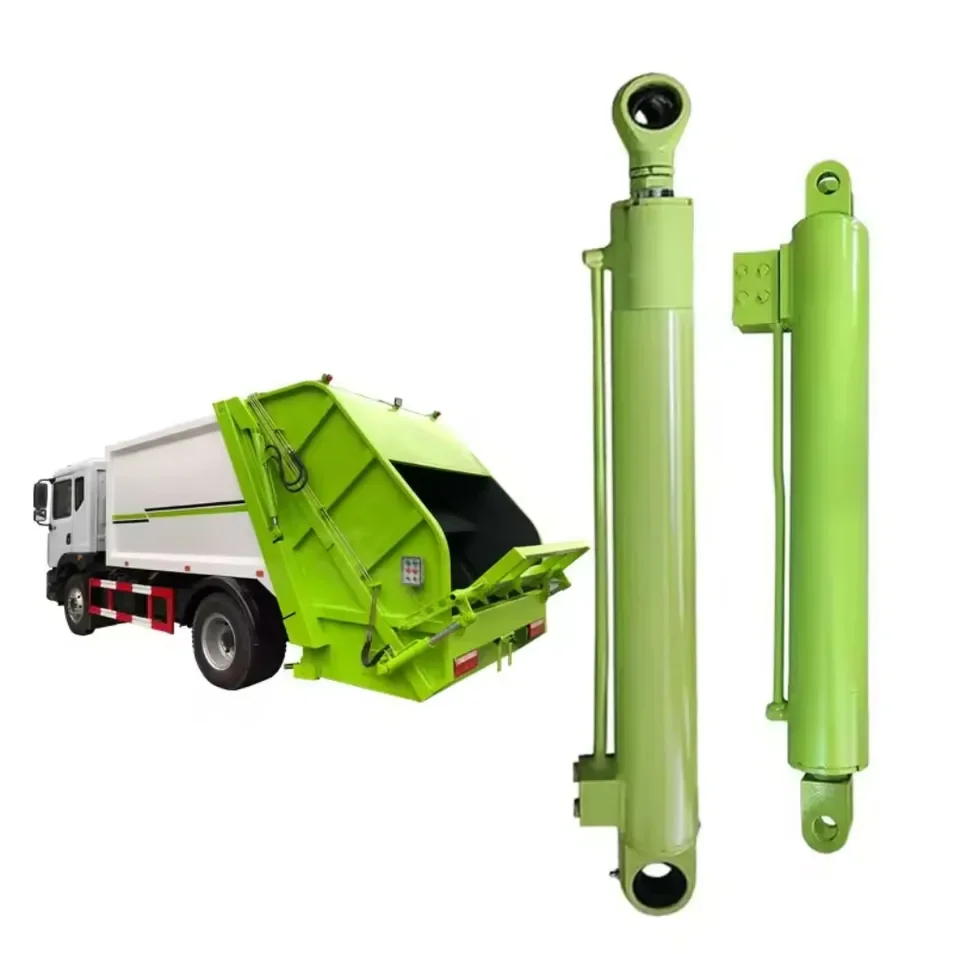

L-HYC00905, 5,5 düymlük çuxurlu, 2,5 düymlük çubuqlu və sürüşmə panel tətbiqləri üçün 37 düymlük vuruşlu zibil maşınları üçün arxa yükləyici sürüşmə silindridir.
Bore:
5,5 düymRod:
2,5 düymStroke:
37 düymArxa yükləyici zibil maşınındakı sürüşmə silindrinin ön yükləyicidəki qol silindrindən fərqli bir işi var. O, gövdə daxilində işləyir, sürüşmə panelini yükləmə və ötürmə dövrü boyunca hərəkət etdirir. Bu o deməkdir ki, mövcud quraşdırma sahəsi, vuruş yolu və əlaqə nöqtələri silindrin güc sinfi qədər vacibdir.
HCIC L-HYC00905-i arxa yükləyici zibil maşını tətbiqləri üçün L Sürüşən Silindr kimi siyahıya alır. Kataloq ona 5,5 düymlük çuxur, 2,5 düymlük çubuq və 37 düymlük vuruş verir.
| Parametr | Kataloq dəyəri |
|---|---|
| Model | L-HYC00905 |
| Ərizə | L Sürüşən Silindr |
| Bore | 5,5 düym |
| Çubuq | 2,5 düym |
| Vuruş | 37 düym |
Mənbə: HCIC-2026 kataloqu, PDF faylı səhifə 11, çap olunmuş kataloq səhifəsi 19. HCIC-in arxa yükləyici məhsulu haqqında məlumat eyni çuxur, çubuq və vuruş dəyərlərinə malik L-HYC00905-i də siyahıya alır.
Sürüşmə paneli müqavimət göstərmədən düz bir xətt üzrə sadəcə hərəkət etmir. Silindr qablaşdırılmış material, bələdçi sürtünmə və dəyişən yük şəraitinin hərəkətə təsir etdiyi arxa yükləyici gövdə daxilində işləyir. Vuruş çox qısa olarsa, panel nəzərdə tutulan səyahəti tamamlaya bilməz. Quraşdırma mövqeyi səhv olarsa, silindr əlverişsiz bir açıya çata bilər və ya faydalı mexaniki üstünlüyünü itirə bilər.
5,5 düymlük buruq və 37 düymlük vuruş silindrin özünü təsvir edir. Onlar özbaşına bunun hər bir arxa yükləyici gövdəyə uyğun olacağını sübut etmirlər. Sürüşmə bələdçisi, sancaqlar arası məsafə, geri çəkilmiş uzunluq, port mövqeyi və hidravlik idarəetmə sxemi hələ də yoxlanılmalıdır.
Bu, kataloq uyğunluğu ilə təsdiqlənmiş əvəzləmə arasındakı praktik fərqdir.
Bu model aşağıdakılarla işləyən alıcılar üçün uyğundur:
Alıcının artıq L Slide Silindr arayışı olduqda və dəyişdirmə sifarişi verməzdən əvvəl silindr ölçülərini yoxlamaq istədikdə xüsusilə faydalıdır.
Arxa yükləyicinin sürüşmə silindrinin nəzərdən keçirilməsi üçün, əgər varsa, aşağıdakıları göndərin:
Bədənin içərisinə quraşdırılmış silindrin fotoşəkili çox vaxt tək barelin yaxından çəkilməsindən daha faydalıdır. Bu, faktiki montaj bucağı, mövcud boşluq və silindr və sürüşmə paneli arasındakı əlaqəni göstərir.
HCIC-in arxa yükləyici silindr məlumatı sürüşmə, süpürmə və qablaşdırma proqramlarını əhatə edir. L-HYC00905 üçün ilk baxış digər arxa yükləyici mexanizmlərin spesifikasiyalarını qarışdırmaqdansa, L Sürüşən Silindr konfiqurasiyasına diqqət yetirməlidir.
Orijinal model artıq mövcud deyilsə, dəyişdirmə tam quraşdırma məlumatından yoxlanılmalıdır. Buruq və vuruş yalnız başlanğıc nöqtəsidir. Bağlantı həndəsəsi və iş sahəsi silindrin yük maşınının gövdəsində eyni hərəkəti yerinə yetirə biləcəyini müəyyənləşdirir.
HCIC kataloqu onu arxa yükləyici zibil maşını tətbiqi üçün L Sürüşən Silindr kimi müəyyən edir.
Kataloqda 5,5 düymlük çuxur, 2,5 düymlük çubuq və 37 düymlük vuruş göstərilir.
Avtomatik deyil. Quraşdırma nöqtələri, geri çəkilmiş uzunluq, portun təşkili, işləmə təzyiqi və sürüşmə həndəsəsi də uyğun olmalıdır.

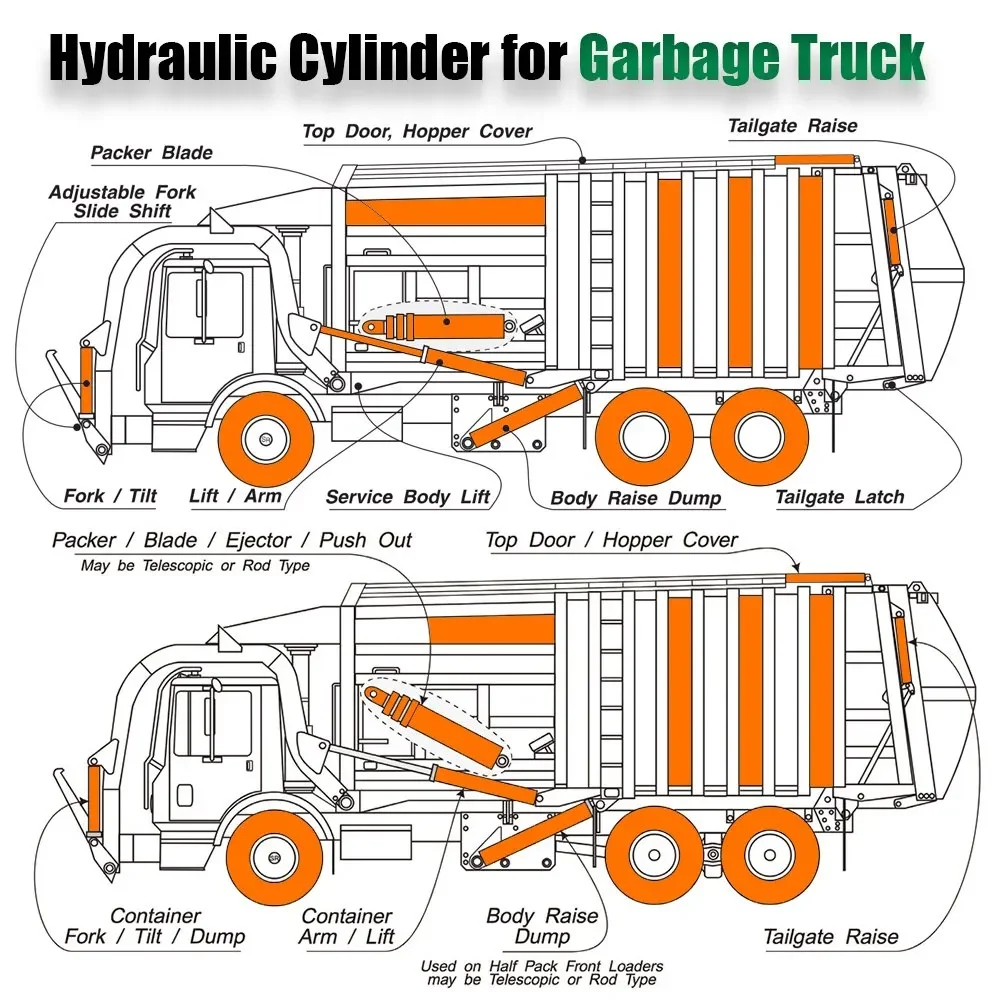

Onlar arxa yükləyici gövdədə müxtəlif mexanizmləri idarə edirlər. Bir sürüşmə silindr sürüşmə mexanizmini hərəkət etdirir; qablaşdırma mexanizmini qablaşdırma silindri idarə edir. Onların ölçüləri və montaj tələbləri bir-birini əvəz edə bilən hesab edilməməlidir.
Xüsusi baxış rəsm, nümunə, OEM arayışı və ya tam ölçülü məlumatlara əsaslana bilər. İstehsaldan əvvəl son konfiqurasiya təsdiqlənməlidir.
