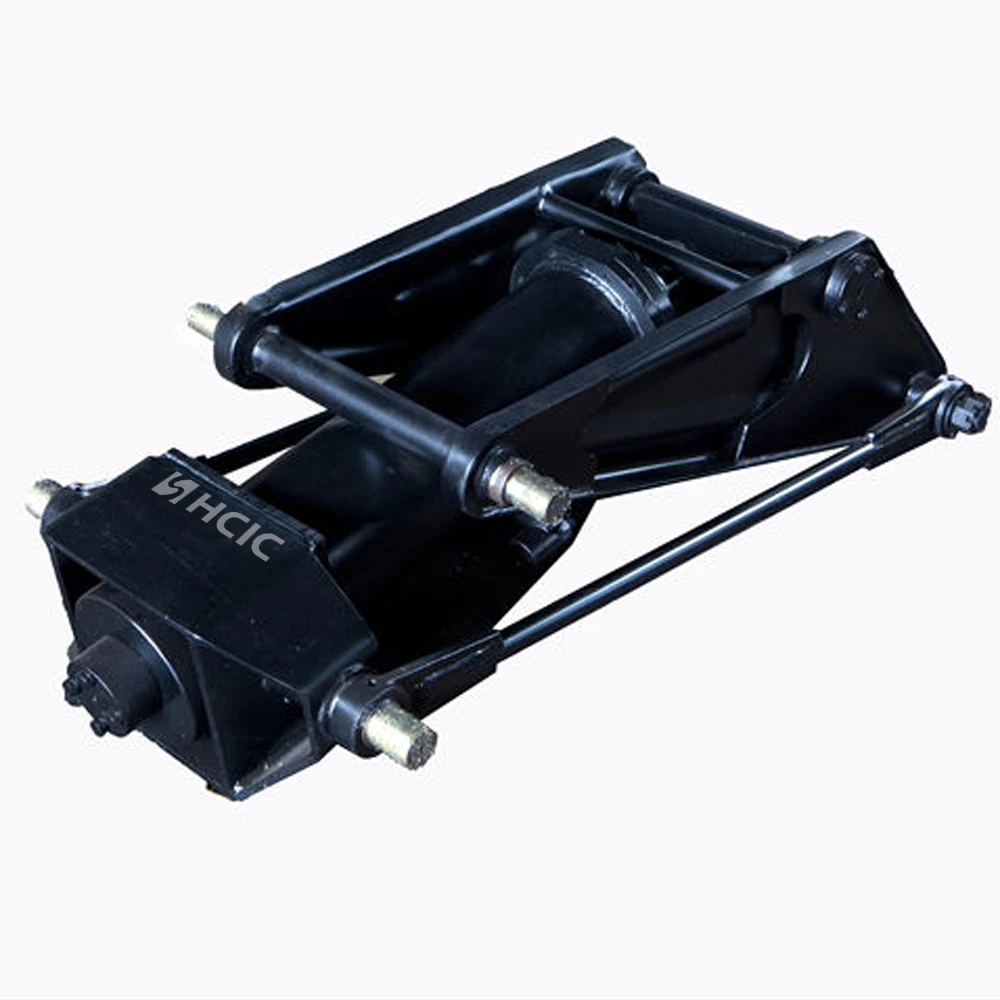

HC-416 qayçı qaldırıcısı 5 düymlük çuxurlu, 16 düymlük vuruşlu, 5-11,4 ton kataloq tutumlu diapazonlu və təxmini çəkisi 229 funt olan zibilli qoşqu qaldırıcı syatemlər üçün.
HC-416, qoşqu qaldırma sistemləri üçün HCIC-2026 kataloqunda verilmiş qayçı qaldırıcıdır. Silindr hərəkətini zibil qutusunun idarə olunan qaldırıcısına çevirmək üçün hidravlik silindrini qayçı mexanizmi, çərçivə və montaj komponentləri ilə birləşdirir.
Bu model, müəyyən edilmiş ölçülü zərfi olan yığcam hidravlik zibil qoşqu qaldırıcısına ehtiyacı olan qoşqu qurucuları və əvəzedici alıcılar üçün praktiki başlanğıc nöqtəsidir. Yekun uyğunluq hələ də qoşqu çərçivəsindən, bədən çəkisindən, menteşənin mövqeyindən, tələb olunan boşaltma bucağından və hidravlik dövrədən asılıdır.
| Parametr | Kataloq dəyəri |
|---|---|
| Model | HC-416 |
| Məhsul növü | Çöpçü qoşqu üçün qayçı qaldırıcı |
| Bədən uzunluğu | 40.4 düym |
| Bore | 5 in |
| Vuruş | 16 düym |
| Çubuq | 2 in |
| Montaj hündürlüyü | 4.97 düym |
| Kataloq tutum diapazonu | 5-11,4 ton |
| Təxmini çəki | 229 funt |
Yuxarıdakı dəyərlər təchiz edilmiş HCIC-2026 kataloqunda, PDF səhifə 15-də Boşaltma Qoşqusu üçün Qayçı Qaldırıcı cədvəlindən transkripsiya edilmişdir. Tutum diapazonu hər bir qoşqu dizaynı üçün universal faydalı yük reytinqi deyil, tətbiqin nəzərdən keçirilməsi üçün kataloq istinadıdır.
Birbaşa hidravlik silindr həmişə qoşqu çərçivəsi üçün ən yaxşı qaldırıcı həndəsəni təmin etmir. Qayçı mexanizmi silindrin hərəkəti ilə bədən hərəkəti arasındakı əlaqəni dəyişdirərək qaldırma sisteminin müəyyən edilmiş quraşdırma məkanında işləməsinə kömək edir.
HC-416, inşaatçıya kataloqun 5-11,4 ton tətbiq diapazonunda olan qoşqu üçün 5 düymlük çuxurlu, 16 düymlük vuruşlu qaldırıcı paketə ehtiyac duyduqda aktualdır. Qaldırıcı tək silindr dəliyindən seçilməkdənsə, tam qaldırma sisteminin bir hissəsi kimi nəzərdən keçirilməlidir.
Qayçı həndəsəsi, dönmə mövqeləri və gövdə menteşəsi liftin müxtəlif nöqtələrində tullantı gövdəsinə nə qədər qüvvə çatdığını müəyyən edir. Qaldırmağa başlamaq asan olan qoşqu tullantı dövrünün yuxarı hissəsinə yaxın fərqli qüvvə və bucaq tələb edə bilər. Buna görə çərçivə təsvirləri və hərəkət yoxlamaları istehsalın təsdiqindən əvvəl vacibdir.
Kataloqda HC-416 üçün 40,4 düymlük gövdə uzunluğu və 4,97 düym montaj hündürlüyü göstərilir. Bu dəyərləri qoşqu çərçivəsi, çarpaz elementlər və zibil qutusunun altındakı boş yer ilə müqayisə edin. Bədən qapalı vəziyyətdən tələb olunan boşaltma bucağına keçərkən boşluqları yoxlayın.
5 düymlük buruq, 16 düymlük vuruş və 2 düymlük çubuq əsas silindr məlumatlarını təsvir edir, lakin onlar tam qaldırma nəticəsini özləri müəyyən etmirlər. Qayçı qolları, dönmə sancaqları, gövdə menteşələri və montaj mötərizələri hamısı faktiki güc yoluna təsir göstərir.
Qaldırıcı kvadrat şəkildə quraşdırılmalıdır. Sıx və ya yanlış hizalanmış döngələr hidravlik dövrənin düzəldə bilmədiyi müqavimət yarada bilər. Sınaqdan əvvəl sancaqların oturduğunu, mötərizələrin düzgün şəkildə dəstəkləndiyini və qayçı qollarının nəzərdə tutulan qövsdən keçə biləcəyini təsdiqləyin.

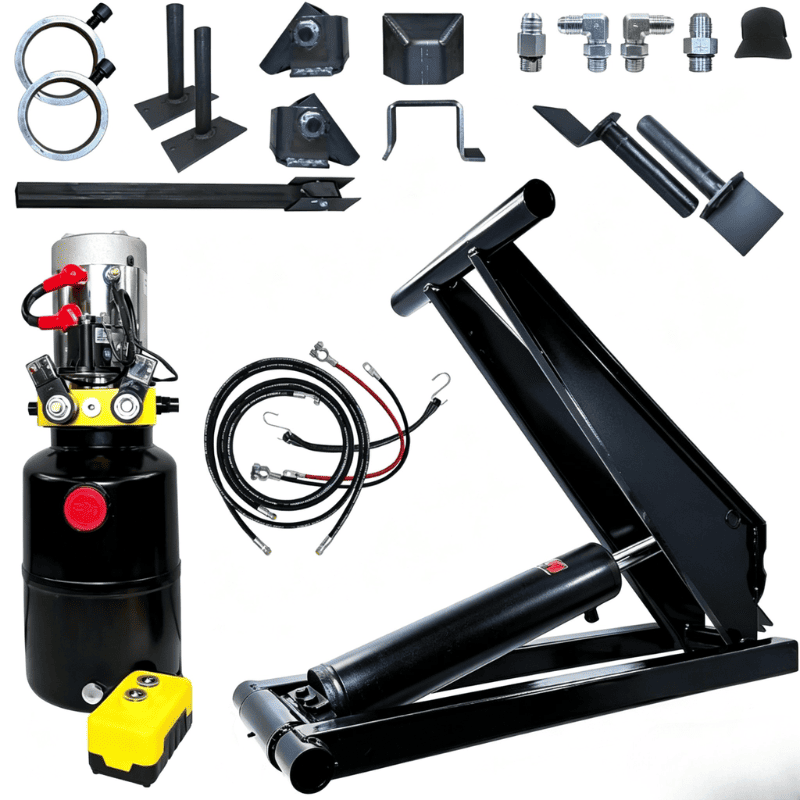

Kataloqda nasos, polad çən, şlanq, fitinqlər, yükə nəzarət klapan, dayaq dəsti və akkumulyator kabelləri olan qayçı qaldırıcı dəstləri təsvir edir. Layihə üçün dəstin dəqiq konfiqurasiyası təsdiqlənməlidir. Nasos, relyef mühafizəsi, şlanqlar və idarəetmə klapan silindr və qoşqunun iş tələblərinə uyğun olmalıdır.
Yükə nəzarət funksiyası tullantı qoşqu sistemində vacibdir, çünki təzyiq və ya şlanq şəraiti dəyişdikdə bədən nəzarətsiz düşməməlidir. Avadanlıq dizayneri istismara verməzdən əvvəl faktiki klapan təşkili və quraşdırma təlimatlarını nəzərdən keçirməlidir.
HC-416, mövcud çərçivə sahəsi və qaldırma tələbi kataloq məlumatlarına uyğun gələrsə, OEM zibil qoşqularının qurulması, donanmanın dəyişdirilməsi işləri və qoşqu təkmilləşdirmələri üçün nəzərdə tutula bilər.
Tipik layihə müzakirələrinə tək oxlu və ya tandem-oxlu zibil qoşquları, kommunal qoşqular, kənd təsərrüfatı qoşquları və yüngül tikinti qoşquları daxildir. Düzgün seçim bədən çəkisi, faydalı yük, menteşənin həndəsəsi, arzu olunan boşaltma bucağından və iş mühitindən asılıdır.
5-11,4 tonluq diapazonu müstəqil təsdiq kimi istifadə etməyin. Faydalı yük, bədən quruluşu və yük bölgüsü qaldırma sistemindəki qüvvələri dəyişə bilər. Fərqli qaldırıcını HC-416 ilə əvəz etməzdən əvvəl texniki baxış tamamlanmalıdır.
HC-416 qayçı qaldırıcı kotirovkası və ya dəyişdirilməsi üçün rəy üçün göndərin:
Bu detallar qaldırıcı, silindr və hidravlik güc qurğusunu bir sistem kimi nəzərdən keçirməyə imkan verir.
HC-416 zibil qoşqu istehsalçılarına qiymətləndirmək üçün müəyyən edilmiş qayçı qaldırıcı model verir: 40,4 düym gövdə uzunluğu, 5 düymlük buruq, 16 düym vuruş, 4,97 düym montaj hündürlüyü və 5-11,4 ton kataloq tutum diapazonu.
Sifariş verməzdən əvvəl qoşqu planını, qaldırma tələbini və hidravlik məlumatı layihəyə xüsusi baxış üçün HCIC-ə göndərin.
