Çöpçü qoşqu üçün HCIC-630 qayçı qaldırıcısı: 37,50 düym montaj məsafəsi, 25 düymlük silindr vuruşu, 65,75 düymlük maksimum uzatma. Ağır zibil qoşquları, taxıl gövdələri və tullantıların atılması üçün robot qaynaqlı gücləndirici çərçivə.
Çöpçü qoşqu üçün qayçı qaldırıcı Amerika elektrik qaldırıcı xəttimizdəki ən böyük qurğudur. Sənaye dərəcəli. Daha kiçik qaldırıcıların imtina etdiyi yüklər üçün tikilmişdir.

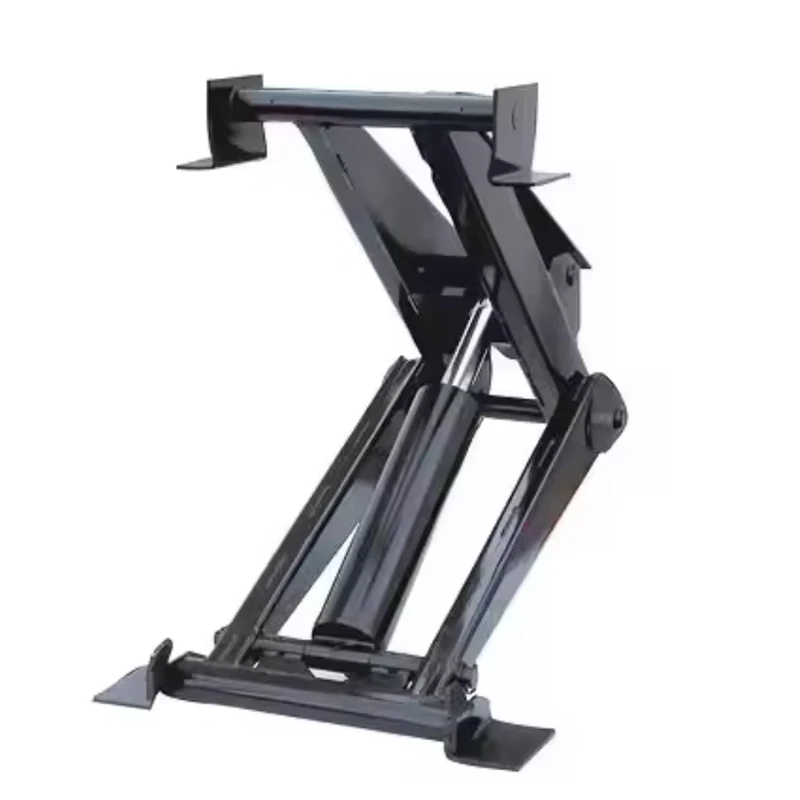

Bu qayçı tipli gücləndirici çərçivədir: çarpaz polad qollar, mərkəzdə hidravlik silindr, üstündə 24 düymlük çarpaz şüa. Silindr qolları yayır; qollar vuruşu qaldıraraq çoxaldır. 65,75 düym maksimum uzadılması ilə o, tam tandem-oxlu boşaltma gövdəsini nəm gildən və ağır aqreqatdan təmizləmək üçün kifayət qədər yüksək qaldırır.
Bu yük maşını aksesuarı deyil. Bu, kommersiya orqanının altında bağlanan və illərlə işləyən materialların idarə edilməsi infrastrukturunun bir hissəsidir.
Vahiddə ölçülən HCIC rəsmindən:
| Ölçü | Dəyər | Bu Nədir |
|---|---|---|
| A | 24.00" | Üst çarpaz şüa uzunluğu |
| B | 37.50" | Quraşdırma məsafəsi (öndən arxaya) |
| C | 25.00" | Silindr vuruşu |
| D | 9.75" | Montajda çərçivə dərinliyi |
| E | 65.75" | Maksimum uzadılma (qaldırılmış hündürlük) |
| F | 22.50" | Ön eni |
| G | 14.50" | Arxa eni |
24 düymlük çarpaz şüa tullantıların gövdəsini tam əyilməklə bütün eni boyunca aparır. 37,50 düymlük montaj məsafəsi dönmə yükünü daha uzun şassi hissəsinə yayır - yük boşaldıqda uzun tandem çərçivəsinin əyilməsinin qarşısını alan budur. Qayçı qolları vasitəsilə gücləndirilmiş 25 düymlük silindr vuruşu 65,75 düymlük qaldırma yaradır.
Ayaq izini 310 ilə müqayisə edin: montaj məsafəsi 37,50" vs 28,50", ön eni 22,50" vs 14,25". 630 fərqli bir heyvandır. Şassiniz daha kiçik qaldırıcı üçün tikilibsə, bu, çərçivə işi olmadan uyğun olmayacaq. Yəni dizaynla.
Zibil qaldırıcısında iki qüvvə vacibdir: sındırma qüvvəsi və tutma həndəsəsi.
Breakout** yükü boşaldan ilkin təkandır - yaş aqreqat onun sürüşmək və ya ilişib qalmaq istəyinə qərar verdiyi an. 630-un aşağı bucaq altında olan qısa, qalın qayçı qolları elə həmin anda maksimum mexaniki üstünlük yaradır. Ən çox qaldırıcıların öldüyü yer budur: qırılma zamanı əyilən çərçivə bədəni yana doğru bükməyə göndərir.
Saxlama həndəsəsi** yük hərəkət etməyə başladıqdan sonra baş verənlərdir. Çarpaz qollar gövdəni bütün qövs boyunca şassi üzərində mərkəzdə saxlayır. Yumşaq yerdə və ya taclı yolda bədən kvadrat qalır. Teleskopik qoç bunu edə bilməz - o, bir xəttə itələyir və bədənə tarazlıq axtarmağa imkan verir.
630, hər şeyin səhv getdiyi 10 dərəcə üçün hazırlanmışdır və bunu elektronika ilə deyil, poladla edir.
Çərçivə hər bir dövrədə ən pis yükü yıxıldıqda götürür. Soyuq dövrə ilə əl ilə qaynaq ilk sub-sıfır qışda uğursuz olur. Robot 1-ci bloka və 500-cü bloka eyni tam nüfuz edən muncuq qoyur.
İnduksiya ilə bərkidilmə pin səthini dərin sərtliyə çatdırır, nüvə isə möhkəm qalır. Yanal yük altında yumşaq pin qayçı; tam sərt sancaq çatlayır. Sərtləşdirilmiş korpus aşınmaya davamlıdır, sərt nüvə kəsilməyə davamlıdır, böyük ölçülü kol kontakt təzyiqini yayar.
Qaldırıcı güc qurğularımızla bir sistem kimi optimallaşdırılıb. Güc bloku və qaldırıcı birlikdə ölçüləndikdə, lift xətti olur - birinci düymdən sonuncuya qədər sabit sürət, dalğalanma, çarpma yoxdur. Yüksək dövrəli yuvarlanan yük maşınında bu xəttilik çərçivəni döyülmədən ölümə qədər saxlayır.
Tikinti zibil qoşquları.Yaş gil, ağır aqreqat, çəkisi orta zibilliyə köçürən yapışqan yüklər. 630-un mərkəzləşdirilmiş yük yolu gövdəni bükmədən yerdəyişməni idarə edir.
Kənd təsərrüfatı taxıl orqanları.Palçıqlı tarlalarda sürətli, dayanıqlı sürüşmə. Taxıl buraxdıqda sürətlə hərəkət edir - 20 ton sürüşərkən bədən kvadrat qalmalıdır.
Sənaye tullantılarının atılması.Bütün gün işləyən yüksək dövrəli avadanlıq. Boş vaxtlara sıfır dözümlülük, buna görə də oynaqlar yağlanmaq üçün qurulur, dəyişdirilmir.
Mədən və ağır tikinti.Təkmilləşdirilmiş lehimli polad ilə 630 mina vəzifəsindən sui-istifadə edir.
630 37,50 düymlük montaj məsafəsi və 65,75 düymlük qaldırma tələb edən gövdə üçün qurulmuş şassiyə uyğundur. Sifariş verməzdən əvvəl:
1. Çərçivə relslərinizdə montaj məsafəsini ölçün (B = 37,50")
2. Montajda mövcud dərinliyi yoxlayın (D = 9,75")
3. Yüksək hündürlüyün bədən konfiqurasiyanızı təmizlədiyini təsdiqləyin (E = 65,75")
4. Hidravlik sisteminizin 25 düymlük vuruşun sürətli dövrə vurması üçün lazım olan axını təmin etdiyini yoxlayın
Əgər nömrələriniz uyğun gəlmirsə, sizə xəbər verəcəyik. 520 və ya 620 daha yaxşı uyğunlaşa bilər və ya biz fərdi variant hazırlayırıq. Uyğun olmayan qaldırıcı, zəmanəti olan dəmir-dümür poladdır.
Hər bir sifariş polad kəsilməzdən əvvəl CAD təchizat yoxlaması alır. Şassinizlə mübarizə aparan hissələri göndərmirik.
ISO 9001:2015
CE sertifikatı
Daxili istehsal: qaynaq, istilik müalicəsi, emal, montaj, təzyiq testi
Şimali Amerika kommersiya avtomobili layihələrində uzunmüddətli xidmət təcrübəsi
630 zibil maşınları üçün teleskopik silindrlərimiz və DC güc qurğularımızla eyni Jinan zavodunda tikilir. Eyni keyfiyyət sistemi, eyni sınaq skamyaları.
S: 630-un çəkisi nə qədərdir?
A: Tutum şassi, gövdə uzunluğu və hidravlik axınından asılıdır. 630 bizim xəttimizdə sənaye dərəcəsi olaraq qiymətləndirilib - qurduğumuz ən böyük çərçivə. Müəyyən bir tonaj cavabı üçün gövdə ölçüsünü və şassi xüsusiyyətlərini göndərin. Biz sifətlərlə deyil, rəqəmlərlə sitat gətiririk.
S: 630 indi 416 qaldırıcısı olan yük maşınına uyğundurmu?**
A: Ölçü baxımından yox. 630-a 37,50 düymlük montaj məsafəsi lazımdır; 416 qaçış 29.00 düymdür. Təkmilləşdirmə çərçivənin dəyişdirilməsi deməkdir. Mühəndislərimiz siz öhdəsindən gəlməzdən əvvəl şassinizdə uyğunluq yoxlaması keçirə bilərlər.
S: 630-a hansı güc bloku lazımdır?

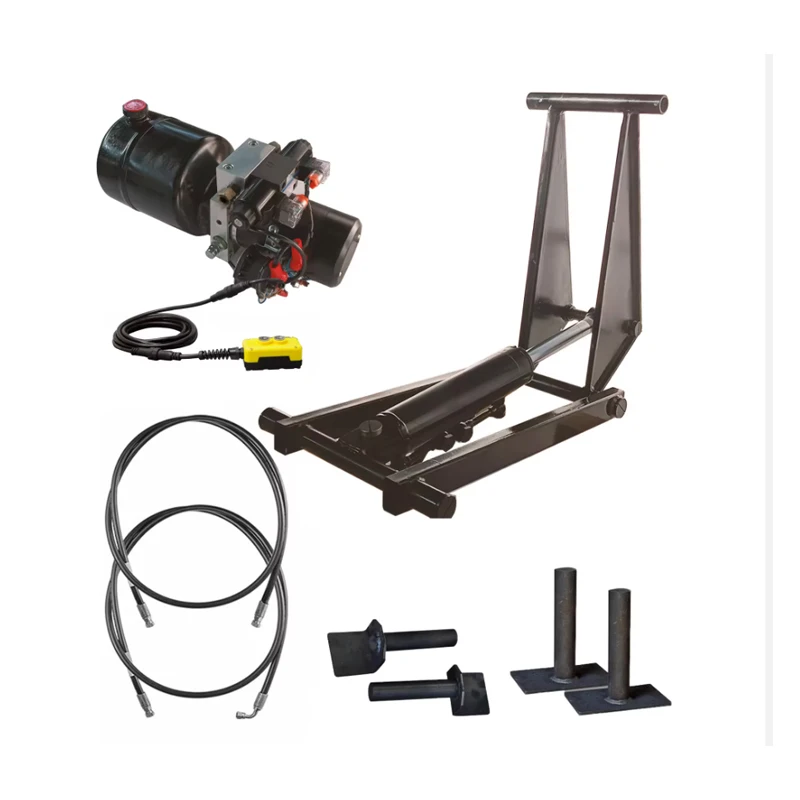

A: 25 düymlük vuruşa uyğun axını olan 24V DC qurğusu, PU-4500 sinfi. Biz qaldırıcı + enerji bloku + şlanqları bir sifariş olaraq paketləyirik ki, sistem düzgün ölçülü olsun.
S: 630 qaldırıcı nə qədər davam edir?
A: Həftəlik yağlama və uyğun güc qurğusu ilə bu çərçivələr gündəlik kommersiya xidmətində illərlə işləyir. Xətt işə salınandan bəri Şimali Amerikada davamlı olaraq istifadə olunan 630 sinif qaldırıcılarımız var.
S: 630-u ABŞ və Kanadaya göndərirsiniz?
A: Bəli. Şimali Amerikaya dəniz yükü Qingdaodan 16-22 gün ərzində həyata keçirilir. Sənədləşdirmə - qablaşdırma siyahısı, faktura, sertifikatlar - evdə aparılır.
S: Fərdi versiya yarada bilərsinizmi?
A: Bəli. Materialın təkmilləşdirilməsi, vuruş dəyişiklikləri, montaj dəyişiklikləri. Xüsusi sifarişlərə CAD quraşdırılması yoxlanışı və sabit çatdırılma tarixi daxildir.
Jinan Huachen Industrial Co., Ltd. 1998-ci ildə təsis edilib. Jinan, Şandunq, Çin. Üç fabrik. 300+ işçi. 25+ mühəndis. 50+ ölkəyə ixrac edir.
Biz HCIC-310 yüngül qaldırıcısından tutmuş 630 sənaye çərçivəsinə qədər hidravlik silindrlər, güc blokları və qaldırıcı sistemlər qururuq. Hamısı öz zavodumuzda istehsal olunur, hamısı göndərilməzdən əvvəl sınaqdan keçirilir.
