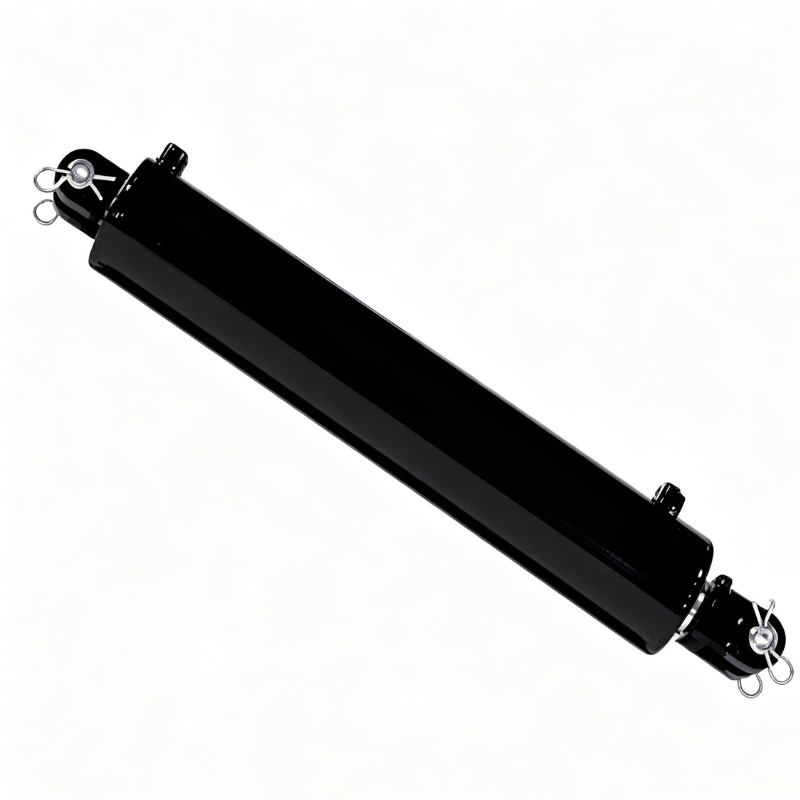

Yük maşınları və tullantı qoşquları üçün HCIC tarp sistemi hidravlik silindrlər. HR4752 (2 "delikli 36" vuruş), HR4719, QPQ nitridlənmiş çubuqlu HR4520, Q355JR lüləsi. ISO 9001. Birbaşa Jinan fabrikindən.
Bore Diameter:
2.00" /2.50"/1.50"Rod Diameter:
1,25" /1,00"/1,25"Stroke Length:
16"/36"HCIC HR seriyalı brezent sistemli hidravlik silindrlər yük maşınlarında və tullantı qoşqularında brezent qapaqların açılması və bağlanması üçün ağır xidmətə malik hidravlik ötürücülərdir. Yüksək tezlikli velosipedə məruz qalan adi silindrlər asanlıqla möhürlərin aşınmasına və çubuqların korroziyasına məruz qalır və erkən sıradan çıxmağa səbəb olur.
2019-cu ildən bəri ABŞ-da tullantı avadanlığı distribyutoru üçün istehsal olunan məhsullarımız, ildə 1200 ədəd tədarük edilən ultra aşağı 0,3% beş illik gəlir dərəcəsini qoruyur.
Biz sıxma deformasiyasına müqavimət göstərmək üçün yüksək möhkəmlikli Q355JR polad çəlləkləri qəbul edirik. AISI-1045 porşen çubuğu, soyulma riski olmayan ənənəvi xrom örtüklə müqayisədə daha yaxşı korroziya və cızılma müqavimətini təmin edən induksiya ilə bərkidilmə və QPQ nitridləmə xüsusiyyətlərinə malikdir.
QT500-7 çevik dəmir bələdçi qolları və pistonlar uzunmüddətli, problemsiz işləmə üçün hamar hərəkəti və etibarlı soyuq başlanğıc performansını təmin edən daxili qrafit yağlamasını təklif edir.
İşçi. Bu, 20-40 yardlıq yuvarlanan konteynerlərdə və tam ölçülü zibil qoşqularında ən çox standart gövdəaltı tarp sistemlərinə uyğun gəlir.
2" buruq və 14 MPa iş təzyiqində itələmə qüvvəsi təxminən 2850 funt (12,7 kN) təşkil edir. Rolik çubuğu da daxil olmaqla, bəlkə də 80-120 funt ağırlığında olan tarp üçün kifayət qədərdir. 1,25" çubuq diametrində çəkmə qüvvəsi təxminən 1,740 funt (7,N) təşkil edir. Bu, şose sürətində çırpılmaması üçün brezenti gərginləşdirmək üçün kifayətdir.
36 düymlük vuruş ABŞ bazarında ən çox yayılmış xüsusiyyətdir. Standart 8,5 futluq zibil qutusunun tam enini təmizləyir.
Daha yüngül vəzifə. Brezentin daha yüngül olduğu və qol mexanizminin silindrə daha az təsir göstərdiyi tək oxlu damperli yük maşınları və daha kiçik landşaft qoşquları üçün.
14 MPa-da itələmə qüvvəsi: təxminən 1600 funt (7,1 kN). Dartma qüvvəsi: təxminən 890 funt (4,0 kN).
Çubuqda eyni QPQ müalicəsi. Eyni Q355JR lüləsi. Bu, "büdcə" versiyası deyil. Daha kiçik bir zərfdə eyni quruluş keyfiyyətidir. Fərq yalnız buruq və çubuq diametridir.
Qısa vuruş, daha geniş çuxur. Silindr bir dönmə qoluna quraşdırıldığı və vuruş tələbinin daha qısa olduğu, lakin mexaniki çatışmazlığın daha yüksək olduğu yan qollu tarp sistemləri üçün. Bu sistemlər brezenti gövdənin yuxarı hissəsindən bucaq altında çəkir, beləliklə silindr düz xəttli diyircəkli sistemin görmədiyi yan yük komponentini görür.
14 MPa-da itələmə qüvvəsi: təxminən 4,450 funt (19,8 kN). Əlavə çuxur bucaq yükünü kompensasiya edir.
| Parametr | HR4752 | HR4719 | HR4520 |
|---|---|---|---|
| Buruq diametri | 2,00" (50,8 mm) | 1,50" (38,1 mm) | 2,50" (63,5 mm) |
| Çubuğun diametri | 1,25" (31,75 mm) | 1,00" (25,4 mm) | 1,25" (31,75 mm) |
| Vuruş Uzunluğu | 36" (914 mm) | 36" (914 mm) | 16" (406 mm) |
| Geri çəkilmiş uzunluq | 41,5" (1054 mm) | 41,5" (1054 mm) | 21,5" (546 mm) |
| İş təzyiqi | 14 MPa (2030 PSI) | 14 MPa (2030 PSI) | 14 MPa (2030 PSI) |
| Maksimum təzyiq | 18 MPa (2610 PSI) | 18 MPa (2610 PSI) | 18 MPa (2610 PSI) |
| Push Force @ 14 MPa | 2,850 funt (12,7 kN) | 1,600 funt (7,1 kN) | 4,450 funt (19,8 kN) |
| Çekmə Gücü @ 14 MPa | 1,740 funt (7,7 kN) | 890 funt (4,0 kN) | 3,220 funt (14,3 kN) |
| Port ölçüsü | SAE #4 (7/16-20 UNF) | SAE #4 (7/16-20 UNF) | SAE #4 (7/16-20 UNF) |
| Silindr lüləsi | Q355JR (məhsuldarlıq 355 MPa) | Q355JR (məhsuldarlıq 355 MPa) | Q355JR (məhsuldarlıq 355 MPa) |
| Piston çubuğu | AISI-1045, QPQ azotlu | AISI-1045, QPQ azotlu | AISI-1045, QPQ azotlu |
| Çubuq Səthinin Sərtliyi | 600-700 HV (QPQ tərkibi) | 600-700 HV (QPQ tərkibi) | 600-700 HV (QPQ tərkibi) |
| İnduksiya ilə sərtləşmə dərinliyi | 1,5-2,0 mm | 1,5-2,0 mm | 1,5-2,0 mm |
| Bələdçi Qolu | Çevik dəmir QT500-7 | Çevik dəmir QT500-7 | Çevik dəmir QT500-7 |
| piston | Çevik dəmir QT500-7 | Çevik dəmir QT500-7 | Çevik dəmir QT500-7 |
| Möhür növü | Poliuretan U-stəkan + siləcək | Poliuretan U-stəkan + siləcək | Poliuretan U-stəkan + siləcək |
| Çubuq Silecek | İki dodaqlı poliuretan | İki dodaqlı poliuretan | İki dodaqlı poliuretan |
| Əməliyyat Temp | -30°C-dən +90°C-dək | -30°C-dən +90°C-dək | -30°C-dən +90°C-dək |
| Montaj | Clevis / Çarpaz boru (hər iki ucu) | Clevis / Çarpaz boru (hər iki ucu) | Clevis / Çarpaz boru (hər iki ucu) |
| Boya | Qara mina, 60-80 μm DFT | Qara mina, 60-80 μm DFT | Qara mina, 60-80 μm DFT |
| Çəki | 7,2 kq (15,9 funt) | 5,1 kq (11,2 funt) | 6,8 kq (15,0 funt) |
Biz öz QPQ xəttimizi idarə edirik. Çubuq üç mərhələdən keçir:
ASTM B117-yə uyğun olaraq duz sprey testi: QPQ ilə işlənmiş 1045 polad çubuqlar 200-300 saatda ilk qırmızı pas göstərir. Təmizlənməmiş 1045: 4 saatdan az müddətdə qırmızı pas. Sərt xrom: lövhənin keyfiyyətinə görə vəhşicəsinə dəyişir, lakin adətən pas ləkələri görünməzdən 60-100 saat əvvəl.
Ən çox yayılmış tətbiq. Məişət tullantıları daşıyan maşınlar dayanma-start şəraitində, çox vaxt yağış, yol duzu və zibilxana palçığı ilə işləyir. Brezent silindr tam açıq şəkildə gövdənin üstündə oturur. HR4752 burada standart xüsusiyyətdir. QPQ çubuğu korroziyanı idarə edir. Q355JR lüləsi sıxac qüvvəsi və vibrasiya altında dayanır.
Bəzən daha uzun vuruş tələb olunur (xüsusi konfiqurasiyalarda 48 düymədək). 42" və 48" vuruşlu HR4752 variantlarını hazırlamışıq. Eyni çubuq və çubuq. Daha uzun vuruş daha uzun barel və daha uzun çubuq tələb edir, buna görə geri çəkilmiş uzunluq müvafiq olaraq artır. Biz vuruşdan asılı olmayaraq Ra ≤ 0,4 μm ID bitişli dəqiq honlanmış borudan istifadə edirik.
Taxıl qoşquları daşınma zamanı yükləri örtmək üçün tarp sistemlərindən istifadə edir. Ətraf tozludur, yaş deyil, taxıl tozu aşındırıcıdır. 600-700 HV-də QPQ çubuq səthi aşındırıcı aşınmaya xromdan daha yaxşı müqavimət göstərir (adətən 800-1000 HV, lakin kövrək interfeysə malikdir). 2020-ci ildən bəri taxıl qoşqu operatorlarından çubuq aşınması ilə bağlı heç bir şikayətimiz yoxdur.
Bu yük maşınları malç, çınqıl, qum daşıyır. Brezent bərk olur. Çubuq siləcək möhürü ilk müdafiə xəttidir. Biz iki dodaqlı poliuretan təmizləyicini təyin edirik - xarici dodaq zibilləri çıxarır, daxili dodaq yağ təbəqəsini saxlayır. Təmizləyicinin dəyişdirilməsi alma aləti ilə təxminən 10 dəqiqə çəkir. Silecekləri hər 5000 dövrədən bir dəyişdirməyi tövsiyə edirik.
Montaj məsələləri. 2 dərəcə yanlış hizalanmış brezent silindr, itələmə gücünün təxminən 3,5%-i ilə çubuğu yandan yükləyəcək. HR4752-də tam yükdə, bu, çubuq yatağında təxminən 100 lbs yanal güc deməkdir. Bələdçi qolu bunun öhdəsindən gələ bilər. Ancaq yanlış hizalanma 5 dərəcə olarsa, yan yük 8,7% -ə qədər sıçrayır - təxminən 250 funt. Bu, bələdçi qolunun aşınmasını 3-4 dəfə sürətləndirmək üçün kifayətdir.
Hər iki montaj nöqtəsində sferik rulmanlardan istifadə edin. Standart çəngəl sancaqlar yaxşıdır, lakin çəngəllər sərbəst fırlanmalıdır. Sancaq bağlanarsa, silindr gövdəsi əyilmə şüasına çevrilir. Q355JR güclüdür, lakin ildə 6000 dəfə əyilmək üçün nəzərdə tutulmayıb.
Port oriyentasiyası: SAE #4 portları montaj müstəvisinə nisbətən 90° artımlarla saatlandırıla bilər. Sifariş verərkən bizə şlanq marşrutunuzu deyin. Montaj zamanı portları saatlandırırıq.
Hər HR seriyalı silindr aşağıdakılarla göndərilir:
Biz hidravlik fitinqləri daxil etmirik. Həddindən artıq iplik standartları - NPT, JIC, BSP, ORFS, metrik. Bizə nə lazım olduğunu deyin və biz onları uyğun qiymətdən əlavə heç bir əlavə ödəniş etmədən daxil edəcəyik.
Jinan Huachen Industrial Co., Ltd. 1998-ci ildə təsis edilmişdir. Üç fabrik. 300+ nəfər. ISO 9001:2015.
Biz hidravlik silindrlər və güc blokları üzrə ixtisaslaşmışıq. HR seriyalı brezent silindrləri tullantıların daşınması üçün yük maşınları üçün ağır teleskopik silindrlərimizlə eyni istehsal xəttində qurulur. Eyni honlama maşınları. Eyni QPQ xətti. Eyni təzyiq test skamyaları.
HCIC-dən HR4752 silindrlərini satın aldığınız zaman siz 25 MPa gücündə 6 pilləli teleskopik silindrlər hazırlayan bir şirkət tərəfindən hazırlanmış silindrlər alırsınız. Silindr kiçik olduğu üçün keyfiyyət sistemi dəyişmir.
İxrac təcrübəsi: 50+ ölkə. Biz ABŞ, Kanada, Avstraliya, Almaniya, Böyük Britaniya, BƏƏ və Braziliya daxil olmaqla hər bir böyük bazara göndərmişik. Biz sənədləşmə işlərini bilirik — Mənşə sertifikatları, Forma E, Forma F, qablaşdırma vərəqləri, konosamentlər. Evdə idarə olunur.
