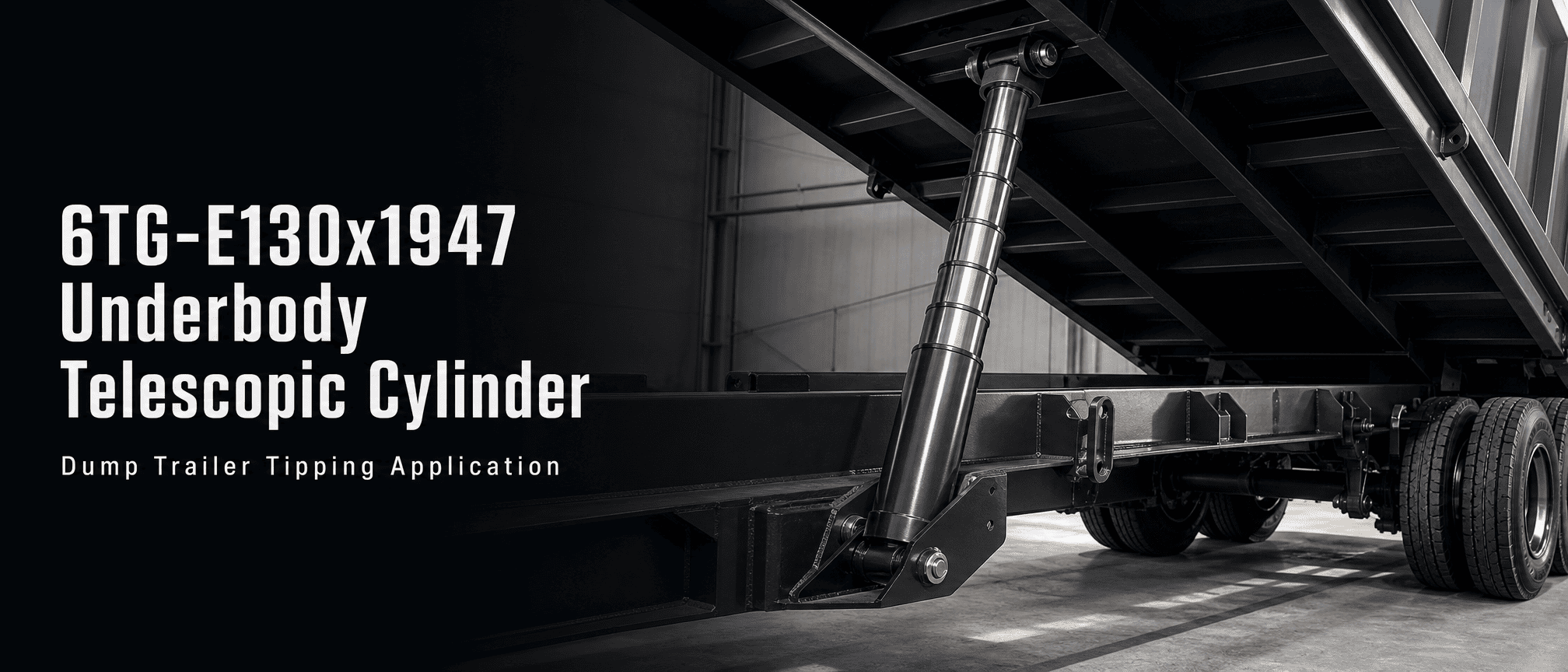

HCIC 6TG-E130x1947 zibil qoşquları üçün gövdəaltı teleskopik hidravlik silindr 6 mərhələyə, 1947 mm vuruşa, 180 bar təzyiqə və 11-18 tona qədər endirmə qabiliyyətinə malikdir.
Number of stages:
6 mərhələStroke:
1947 mmListed extension figure:
53Working volume:
14 l6TG-E130x1947 zibil qoşquları üçün altı pilləli gövdəaltı teleskopik hidravlik silindrdir. 1947 mm vuruşa, sadalanan iş həcmi 14 L, maksimum iş təzyiqi 180 bara və 11-18 ton çevirmə qabiliyyəti diapazonuna malikdir. Onun kataloq ölçülərinə A 543 mm, B 216 mm, C 327 mm, D 132 mm və E 92 mm daxildir, siyahıda göstərilən kütlə 53 kq.
Silindr, HCIC-nin yüngül yükdaşıma avadanlığı, o cümlədən yan tullantı və üç tərəfli zibil qoşqu tətbiqləri üçün gövdəaltı seriyasına aiddir. Yekun quraşdırma hələ də qoşqu çərçivəsinə, menteşənin həndəsəsinə, yükləmə yoluna, yağ dövrəsinə və mövcud montaj sahəsinə qarşı yoxlanılmalıdır.

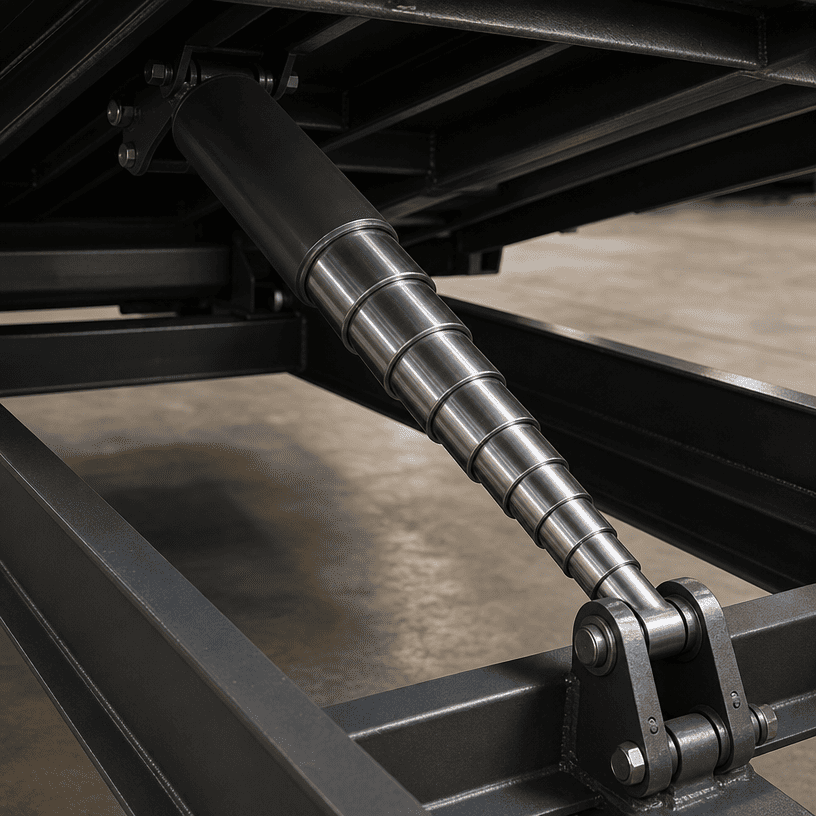

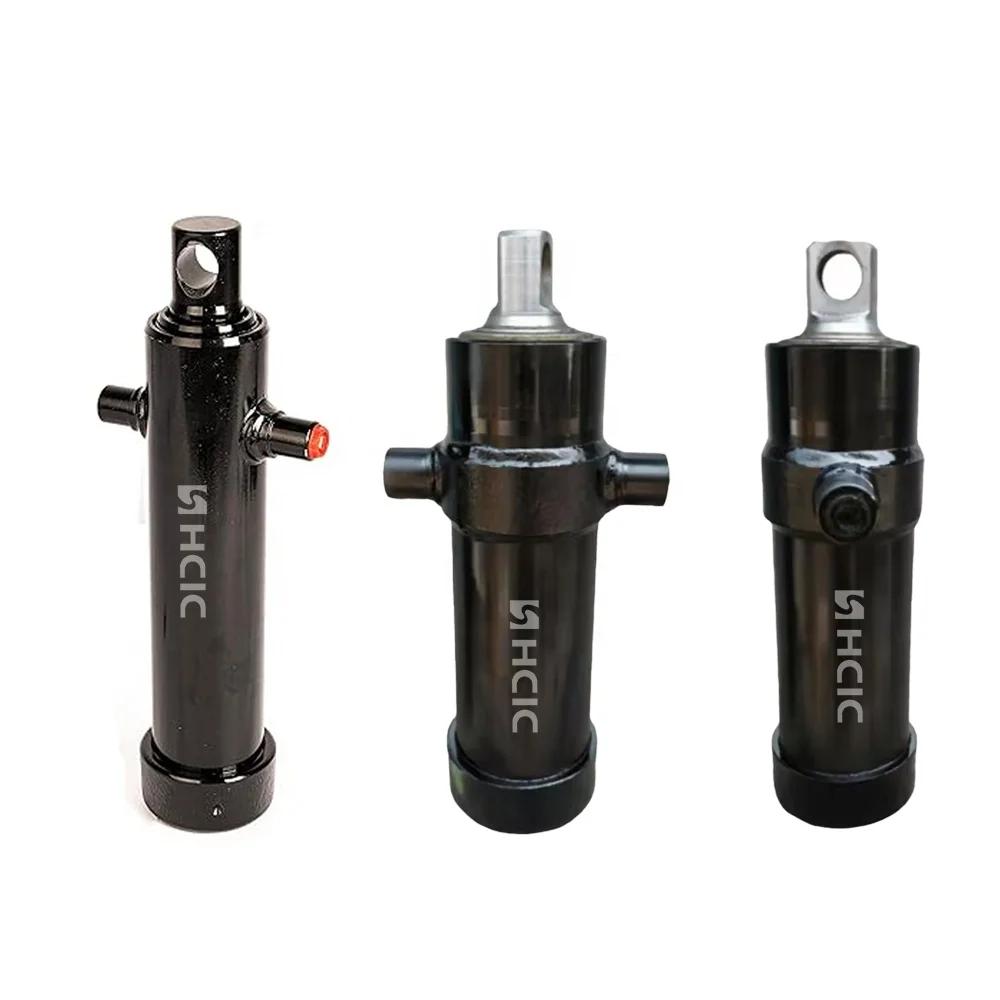

Gövdəaltı teleskopik silindr, geri çəkilmiş paketi tək uzun silindrdən daha qısa saxlayarkən uzun bir iş vuruşu yaratmaq üçün bir neçə yuvalanmış mərhələdən istifadə edir. Silindr zibil qutusunun altına sığmalı və yenə də əyilmək üçün kifayət qədər hərəkət təmin etməli olduğu yerlərdə bu plan faydalıdır.
6TG-E130x1947 gövdəaltı teleskopik hidravlik silindr altı mərhələdən istifadə edir. Hidravlik yağ silindrə daxil olduqda, qaldırma hərəkətini yaratmaq üçün mərhələlər ardıcıl olaraq uzanır. Geri çəkilmə zamanı mərhələlər iç-içə yığılmış məclisə qayıdır. Faktiki ardıcıllıq və yük davranışı silindr dizaynından, yağ təchizatından, montaj həndəsəsindən və qoşqu quruluşundan asılıdır.
Bu, yalnız vuruş uzunluğuna əsaslanan universal bir əvəz deyil. Əvəz etməzdən əvvəl qapalı quraşdırma ölçüləri, pin və ya göz quruluşu, əyilmə bucağı, bədən çəkisi və şassinin montaj nöqtələri yoxlanılmalıdır.
| Maddə | Kataloq spesifikasiyası |
|---|---|
| Model | 6TG‑E130x1947 |
| Məhsul növü | Gövdəaltı teleskopik hidravlik silindr |
| Mərhələlərin sayı | 6 |
| Vuruş | 1,947 mm |
| Siyahıda göstərilən genişləndirmə rəqəmi | 53 |
| İş həcmi | 14 L |
| Kütləvi | 53 kq |
| Maksimum iş təzyiqi | 180 bar |
| Döymə qabiliyyəti diapazonu | 11-18 ton |
| Ölçü A | 543 mm |
| Ölçü B | 216 mm |
| Ölçü C | 327 mm |
| Ölçü D | 132 mm |
| Ölçü E | 92 mm |
Kataloqda həmçinin top və göz versiyaları, montaj mötərizələri və dayaqları və bir neçə port variantları ilə gövdənin alt sıraları verilmişdir. Kotirovka üçün dəqiq əlaqə və montaj konfiqurasiyası tələb olunan çertyoj və qoşqu planına uyğun olaraq təsdiq edilməlidir.
Kataloq məhsul məlumatlarında A-dan E-yə qədər ölçüləri müəyyən edir. Bu ölçülər dəyişdirilə bilən dəyərlər deyil, quraşdırma istinadlarıdır. Əvəzedici silindr qoşqunun faktiki pin-mərkəzi, mötərizə, boşluq və gövdə həndəsəsinə uyğun olmalıdır.
Praktik baxış müqayisə etməlidir:
- Geri çəkildikdə zibil qutusunun altında mövcud boşluq
- Silindr iş yeri və uzadılma yolu
- Hər iki ucunda pin və ya göz hizalanması
- Şassidən, gövdədən, oxlardan, şlanqlardan və digər komponentlərdən təmizlənmə
- Tələb olunan əyilmə bucağı və silindrin tam uzanmasına çatdığı nöqtə
- Bədənin menteşəsinin mövqeyi və yükün ötürülmə istiqaməti
1,947 mm vuruş uyğunluğun yalnız bir hissəsidir. Qapalı uzunluğu, montaj hündürlüyü və ya əlaqə həndəsəsi fərqli olarsa, eyni vuruşlu silindr hələ də yararsız ola bilər.

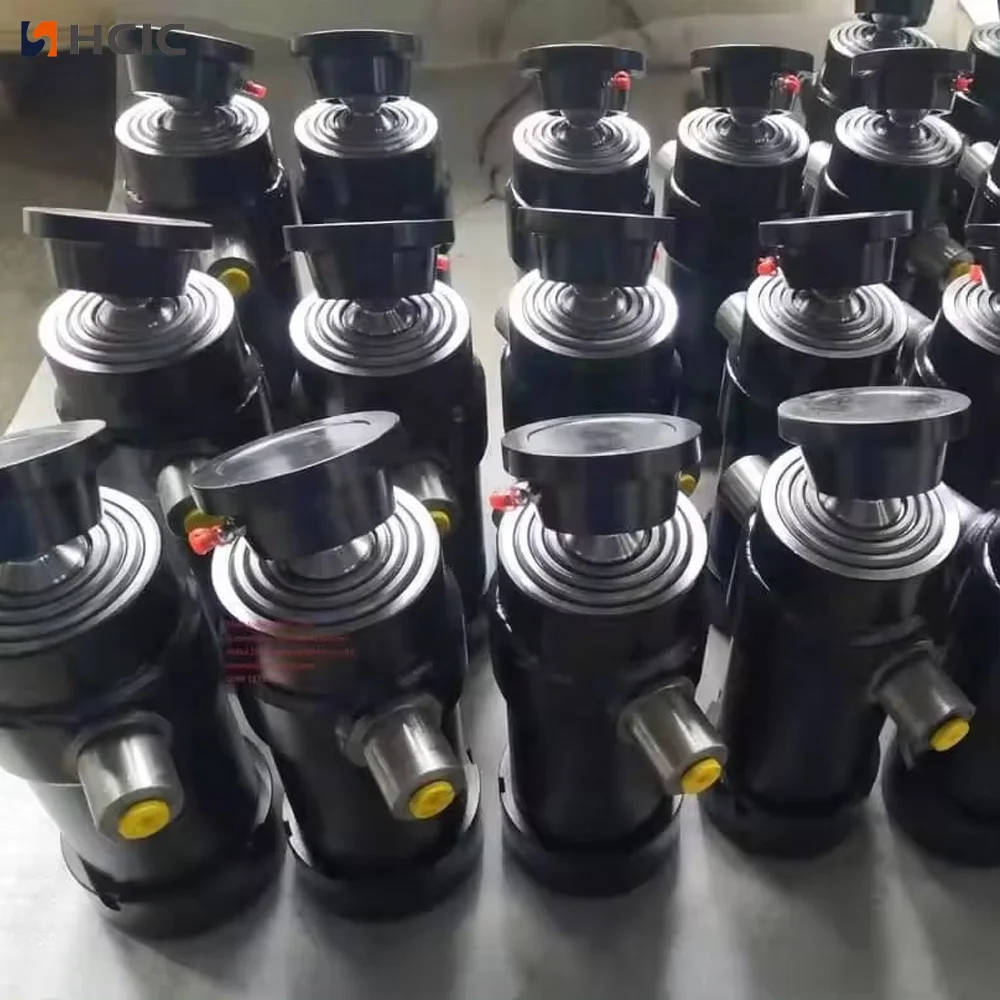

Altı mərhələli konstruksiya 6TG-E130x1947-yə kompakt gövdənin altındakı quruluşdan uzun vuruş təmin etməyə imkan verir. İç içə salınmış barel bölmələri genişləndirmə vəzifəsini bölüşür, buna görə də hər bir mərhələ və onun sızdırmazlıq interfeysi düzgün qaydada işləməlidir.
Teleskopik silindrlər də hizalanmaya diqqət yetirməyi tələb edir. Quraşdırma mötərizələri, pillələri pozulmuş çərçivənin yaratdığı yan yükləri daşımağa məcbur etmədən silindri nəzərdə tutulan yoldan keçirməlidir. Silindr güc yaradan komponentdir; menteşə və ya şassinin hizalanması problemini düzəltmək üçün istifadə edilməməlidir.
Kataloq mötərizələr və dayaqlar ilə birlikdə mövcud olan gövdənin alt sırasını təsvir edir. OEM quraşdırması üçün mötərizə dizaynı, sancaqların düzülməsi və beşik düzülüşü ayrı-ayrı fikirlər kimi deyil, silindrlə birlikdə nəzərdən keçirilməlidir.
Kataloqda 6TG-E130x1947 üçün 180 bar maksimum iş təzyiqi və 11-18 ton endirmə qabiliyyəti diapazonu verilmişdir. Bu rəqəmlər nəzərdə tutulan avadanlıq konfiqurasiyası daxilində oxunmalıdır. Onlar bütöv bir treylerin faydalı yük reytinqini təyin etmirlər.
Faktiki sürüşmə performansı bədən çəkisi, faydalı yük paylanması, menteşə sürtünməsi, silindr bucağı, montaj mövqeyi, hidravlik axın, təzyiq itkiləri və struktur gücündən asılıdır. Qoşqu istehsalçısı tam yük yolunun və təhlükəsiz iş şəraitinin yoxlanılmasına cavabdeh olaraq qalır.
180 bar rəqəmi həmçinin nasos, klapan, şlanqlar, fitinqlər və montaj aparatları ilə uyğunlaşdırılmalıdır. Sistem onun ən aşağı qiymətli komponentinin icazə verilən reytinqindən yuxarı istifadə edilməməlidir.
HCIC-in gövdənin altındakı silindrinin təsviri bildirir ki, bu diapazonda istifadə edilən möhürlər daimi deformasiyaya və aşınmaya qarşı durmaq və -40°C ilə +100°C temperatur diapazonunda işləmək üçün nəzərdə tutulub. Kataloqda həmçinin qeyd olunur ki, mərhələlər sərt xromlamadan istifadə edir və diapazon gövdənin alt hissəsinin ümumi təsvirində maksimum 200 bar iş təzyiqi üçün nəzərdə tutulub.
Xüsusi 6TG-E130x1947 masa sırası üçün sadalanan maksimum iş təzyiqi 180 bardır. Bu məhsul məqaləsi və kotirovkası üçün modelə məxsus cədvəl dəyərindən istifadə edilməlidir. Daha geniş diapazon bəyanatı modelin sadalanan dəyərini əvəz etmək üçün istifadə edilməməlidir.
Kataloq 6TG-E130x1947-ni zibilxana avadanlığı üçün gövdəaltı məhsul kimi təqdim edir. O, bu xüsusi model üçün tam möhürləyici birləşməni, səth qalınlığını, dövriyyə müddətini və ya ətraflı texniki xidmət intervalını təmin etmir. Əməliyyat mühiti, iqlim və iş dövrü məlum olduqda bu detallar təsdiq edilməlidir.
6TG-E130x1947-ni əvəz edən və ya təyin edən alıcı aşağıdakı məlumatları hazırlamalıdır:
1. Cari silindr modeli və identifikasiya lövhəsi, əgər varsa
2. Geri çəkilmiş və uzadılmış mövqelərdə pin-mərkəz və ya göz mərkəzi ölçüləri
3. Tələb olunan vuruş və əyilmə bucağı
4. Boşaltma gövdəsinin uzunluğu, boş çəki və nəzərdə tutulan yük aralığı
5. Menteşə yeri və montaj braketinin rəsmi
6. Nasos axını, sistem təzyiqi və klapan növü
7. Hortum bağlantısı və port tələbləri
8. Korpusun altında və şassinin ətrafında mövcud boşluq
9. İşləmə temperaturu və gözlənilən su, toz və ya yolun çirklənməsi
10. Mötərizələr, dayaqlar, beşik və ya tam quraşdırma dəsti tələb olunsun
Aydın quraşdırma məlumatı düzgün vuruşa malik, lakin qoşquya təhlükəsiz şəkildə quraşdırıla bilməyən silindrin alınması riskini azaldır.

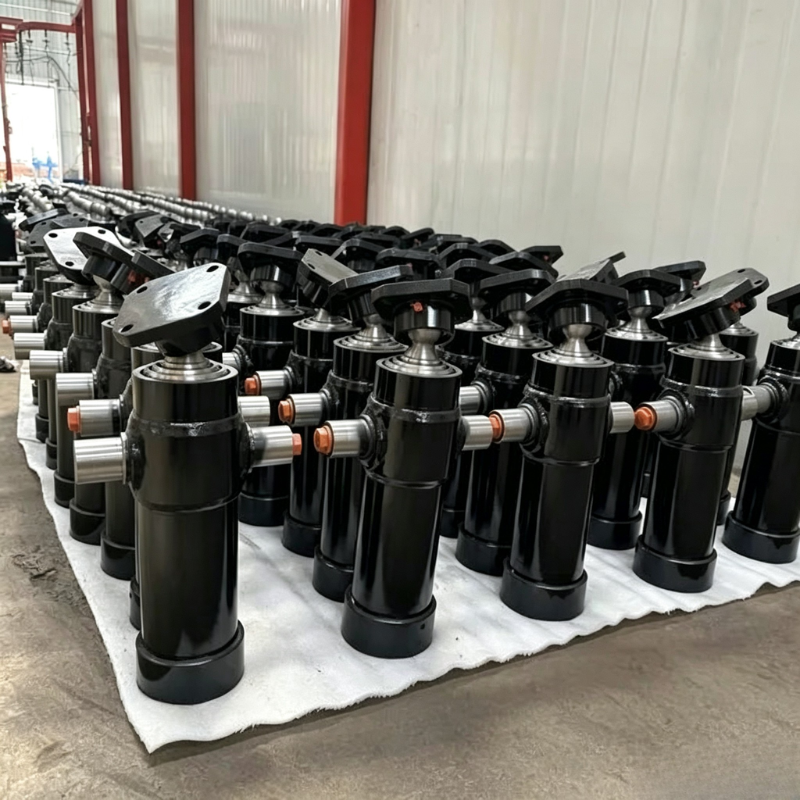

Kataloq gövdənin altındakı teleskopik sıranı yüngül yükdaşıma avadanlığı, yan zibil və üç tərəfli zibil qoşqu tətbiqləri ilə əlaqələndirir. 6TG-E130x1947, avadanlığın uzun vuruş tələb etdiyi və altı mərhələli dizaynın mövcud gövdənin altındakı boşluğa uyğun olduğu hallarda nəzərdən keçirilə bilər.
Tətbiqin təsdiqi tam mexaniki və hidravlik baxışa əsaslanmalıdır. Təkcə məhsul təsviri konkret qoşqu modeli, faydalı yük və ya əyilmə bucağı üçün uyğunluğu təsdiq edə bilməz.
6TG-E130x1947 gövdəaltı teleskopik hidravlik silindr altı mərhələli konstruksiyanı 1947 mm vuruşla və qoşqu inteqrasiyası üçün kataloqda sadalanan ölçüləri birləşdirir. Texniki cəhətdən faydalı kotirovka tələb etmək üçün HCIC-ə mövcud silindr təfərrüatlarını, montaj rəsmini, əyilmə bucağını, nasos məlumatlarını və iş şəraitini göndərin.
HCIC daha sonra tək vuruş uzunluğuna etibar etmək əvəzinə modeli faktiki gövdənin altındakı quraşdırma ilə müqayisə edə bilər.
