3TG-E90x1199, 1,199 mm vuruşa, 220 bar maksimum iş təzyiqinə və 5-14 ton kataloq əyilmə diapazonuna malik üç mərhələli gövdəaltı teleskopik hidravlik silindrdir.
Number of stages:
3 mərhələWorking volume:
6.2LMaximum working pressure:
220bar3TG-E90x1199, HCIC-2026 kataloqunda siyahıya alınmış üç mərhələli gövdəaltı teleskopik hidravlik silindrdir. Onun kompakt gövdə altı planı silindrin gövdənin və şassinin altındakı boşluqda qalaraq uzun vuruş etməli olduğu dönmə sistemi tətbiqləri üçün nəzərdə tutulub.
Kataloqda 1199 mm vuruş, 35 kq kütlə, 6,2 L iş həcmi və 220 bar maksimum iş təzyiqi göstərilir. O, həmçinin 5-14 ton tutumlu diapazonu və əsas L/A/B/C/D/E quraşdırma ölçülərini verir. Bu dəyərlər ilkin uyğunlaşma müzakirəsini dəstəkləyir; onlar tam treyler hesablamasını əvəz etmirlər.
| Parametr | Kataloq dəyəri |
|---|---|
| Model | 3TG‑E90x1199 |
| Mərhələlərin sayı | 3 |
| Vuruş | 1,199 mm |
| Kütləvi | 35 kq |
| İş həcmi | 6,2 L |
| Maksimum iş təzyiqi |
220 bar |
| Kataloqda əyilmə qabiliyyəti diapazonu | 5-14 ton |
| Ölçü L | 598 mm |
| Ölçü A | 160 mm |
| Ölçü B | 438 mm |
| Ölçü C | 108 mm |
| Ölçü D | 92 mm |
| Ölçü E | 58 mm |
Yuxarıdakı spesifikasiya dəyərləri təchiz olunmuş HCIC-2026 kataloqunda gövdəaltı teleskopik silindr cədvəlindən transkripsiya edilmişdir. Kataloqun 5-14 tonluq rəqəmi hər bir zibil qoşqusunun universal faydalı yükünün təsdiqi deyil, tətbiq üçündür.
Üç Mərhələli Gövdəaltı Tikinti

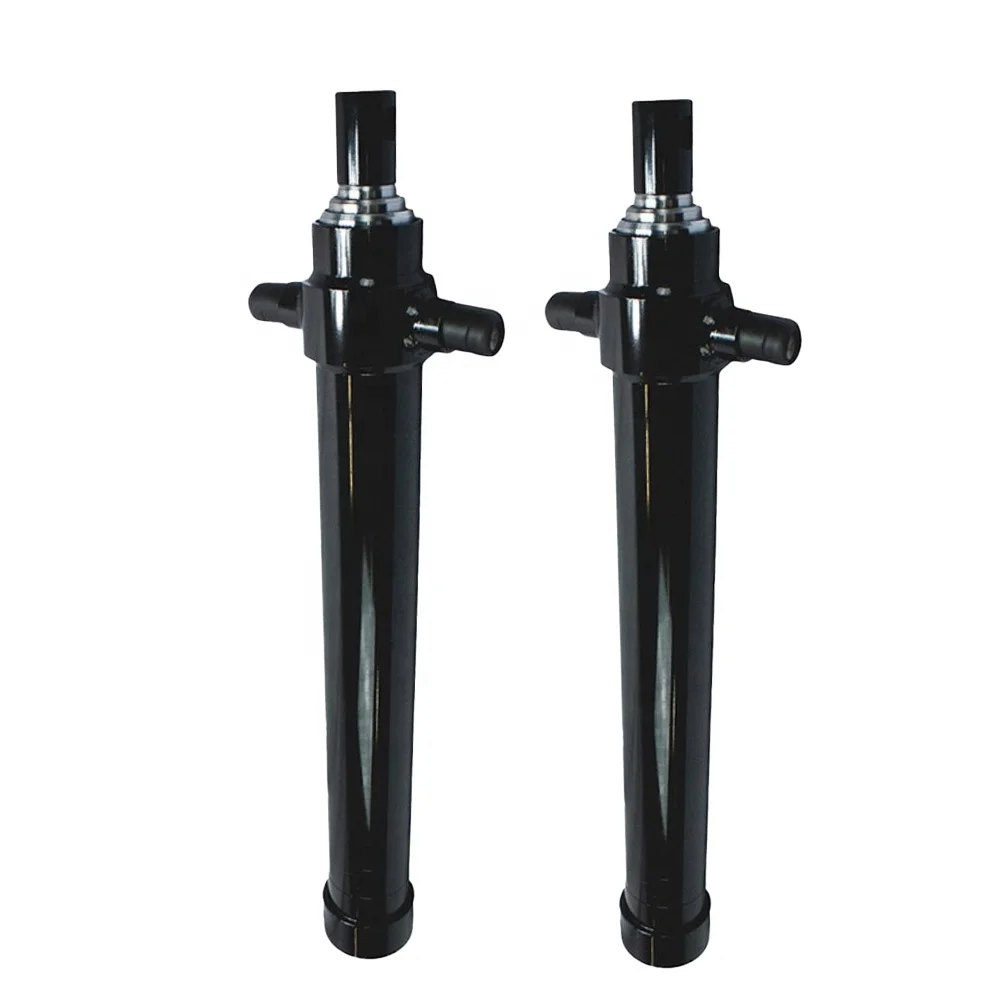

3TG-E90x1199 üç teleskopik mərhələdən istifadə edir. Geri çəkildikdə, yuvalanmış pillələr silindr paketini gövdənin altındakı quraşdırma sahəsində saxlamağa kömək edir. Uzatma zamanı mərhələlər, tam iş uzunluğunun qapalı vəziyyətdə olmasını tələb etmədən, devrilmə dövrü üçün lazım olan hərəkəti təmin edir.
Mərhələnin təşkili də o deməkdir ki, silindrin qüvvəsi və sürəti uzatma zamanı dəyişə bilər. Fərqli mərhələlər aktivləşdikcə effektiv sahə dəyişir, buna görə seçim yükü, menteşənin həndəsəsini, əyilmə bucağını, nasosun axını və klapan parametrlərini birlikdə nəzərə almalıdır.
Gövdənin altındakı quraşdırma silindrin qapalı uzunluğundan daha çox ilə idarə olunur. Alıcı, gövdə qapalı vəziyyətdən uçlu vəziyyətə keçərkən beşiyi və ya dayaq quruluşunu, sancaqların düzülməsini, şassinin boşluğunu və silindrin yolunu yoxlamalıdır.
Kataloqda L 598 mm və A-dan E ölçüləri müvafiq olaraq 160, 438, 108, 92 və 58 mm olaraq göstərilir. Bu ölçmələr müştərinin çərçivə rəsmləri və montaj təşkili ilə müqayisə edilməlidir. Silindr mötərizənin təhrif edilməsi ilə məcburi şəkildə yerinə oturtmaq əvəzinə, montaj dizaynı ilə düzəldilməlidir.

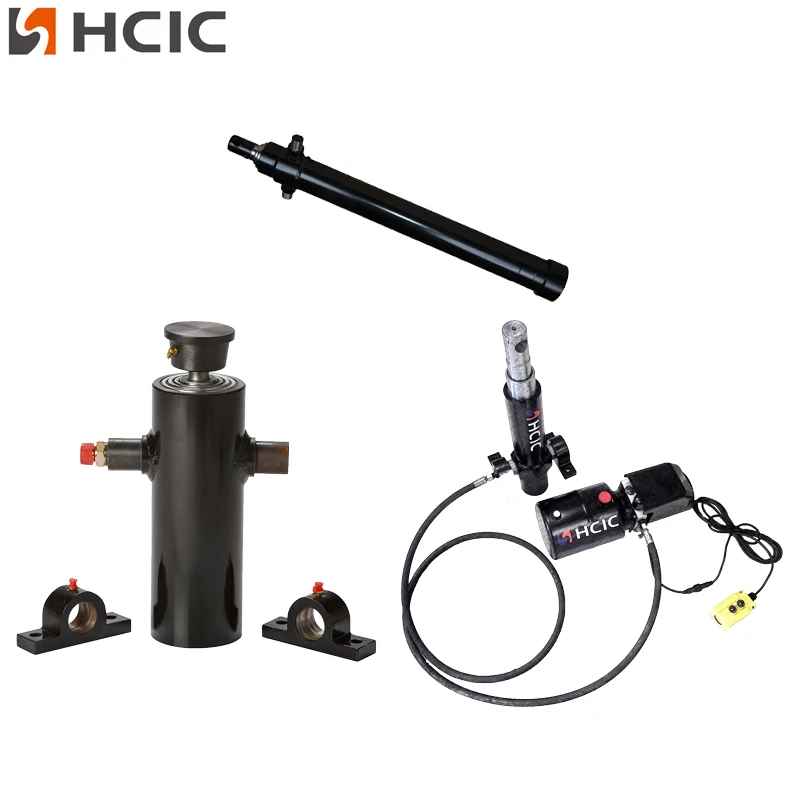

HCIC-in kataloqu həmçinin çubuq gözlü və ya top tipli birləşmə istinadları və silindr dəstəyi beşiyi də daxil olmaqla, gövdənin altındakı silindr xətti üçün aksessuarlar və dəstək seçimlərini göstərir. 3TG-E90x1199 layihəsi üçün dəqiq əlaqə və dəstək təşkili ümumi kataloq illüstrasiyasından deyil, cari rəsmdən təsdiq edilməlidir.
3TG-E90x1199 220 bar maksimum iş təzyiqi ilə siyahıya alınmışdır. Bu dəyər nasos, relyef klapan parametrləri, hidravlik xətlər, yağın təmizliyi, montaj strukturu və tam əyilmə yükü ilə birlikdə nəzərdən keçirilməlidir.
Kataloqda 5-14 ton yükgötürmə qabiliyyəti diapazonu verilmişdir. Bu diapazona kataloq tətbiqi istinadı kimi baxılmalıdır. Faktiki uyğunluq qoşqu gövdəsindən, yük bölgüsündən, menteşənin mövqeyindən, əyilmə bucağından, şassinin gücündən, hidravlik axınından və iş şəraitindən asılıdır.
Montaj həndəsəsi və ya sistem təzyiqi səhv olarsa, düzgün çuxur və ya vuruşa malik silindr hələ də yararsız ola bilər. Buna görə də, silindr sifariş edilməzdən əvvəl ərizənin tam nəzərdən keçirilməsi tamamlanmalıdır.

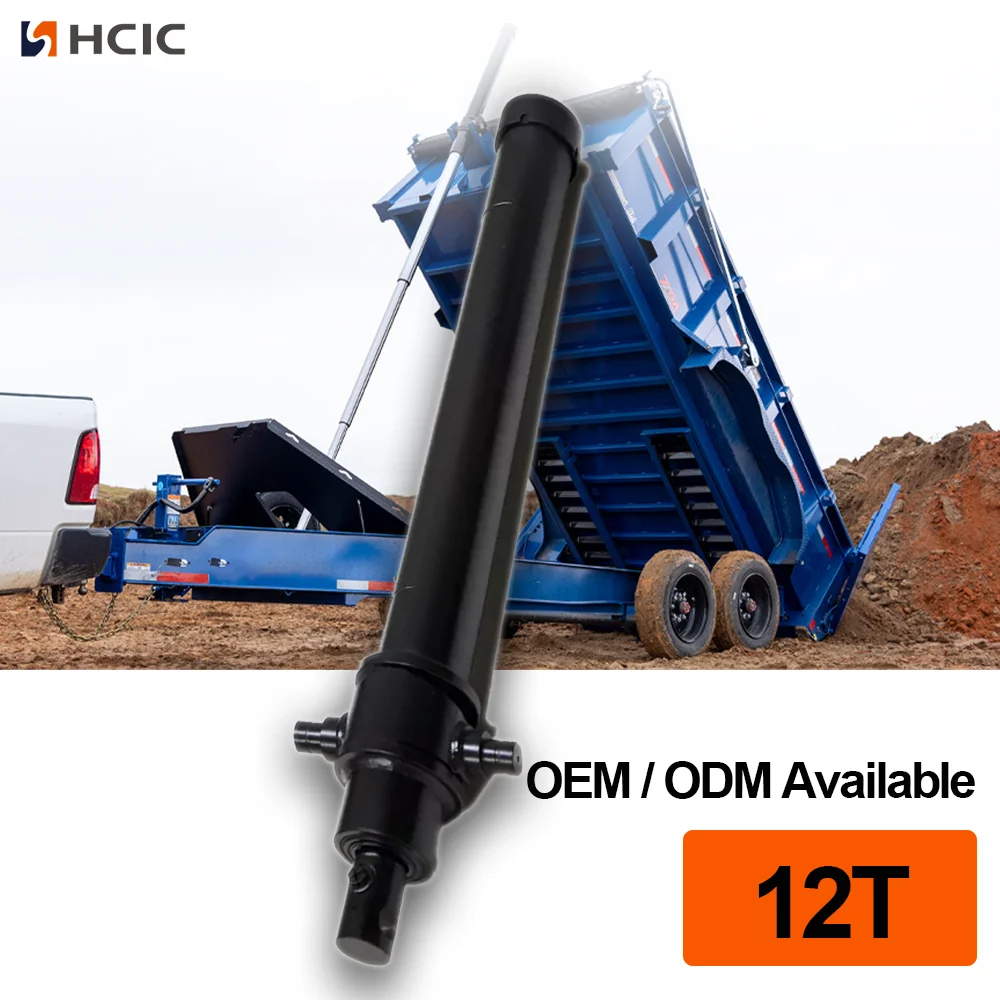

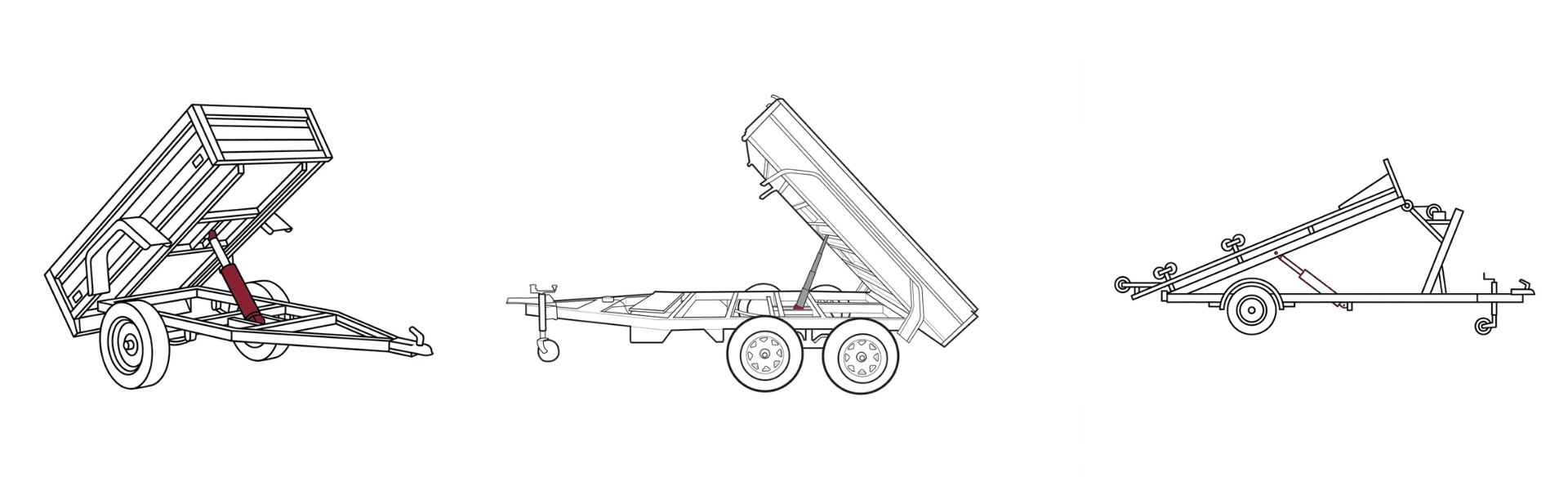

3TG-E90x1199, 1199 mm vuruşlu üç mərhələli silindr tələb edən zibil qoşqu və gövdənin altındakı devirmə sistemi layihələri üçün uyğundur. Mövcud yer və sistem tələbləri kataloq məlumatlarına uyğun olduqda OEM konstruksiyaları, dəyişdirmə işləri və qoşquların yenidən dizaynları üçün nəzərə alına bilər.
Təchiz edilən HCIC kataloqu ikidən altı mərhələyə qədər konfiqurasiyaları olan gövdənin altındakı silindr xəttini təsvir edir, lakin bu məqalə yalnız 3TG-E90x1199 modelinə diqqət yetirir. Digər modellər ayrıca mühəndislik araşdırması olmadan ölçüləri və ya əməliyyat məlumatlarını əvəz edən kimi istifadə edilməməlidir.
3TG-E90x1199 kotirovkası və ya dəyişdirmə qiymətləndirməsi üçün göndərin:
- Qoşqu növü və gövdə ölçüləri
- Tələb olunan vuruş və qapalı quraşdırma sahəsi
- Şassi, beşik və mötərizə rəsmləri
- Pin və ya top bağlantısı təfərrüatları
- Pompanın təzyiqi və axını haqqında məlumat
- Şlanq və portun təşkili
- Dönmə bucağı və yükün paylanması
- Cari silindr və montaj sahəsinin fotoşəkilləri
- Tələb olunan miqdar və dəyişdirmə statusu
Bu detallar silindrin dəyişdirilməsini daha böyük mötərizə, hizalanma və ya hidravlik sistem problemindən ayırmağa kömək edir.
3TG-E90x1199, 1,199 mm vuruşa, 220 bar maksimum iş təzyiqinə, 6,2 L iş həcminə və 5-14 ton kataloq əyilmə diapazonuna malik müəyyən edilmiş üç mərhələli gövdəaltı teleskopik hidravlik silindrdir. Onun 598 mm L ölçüsü və sadalanan A–E ölçüləri quraşdırmanın planlaşdırılması üçün praktiki başlanğıc nöqtəsini təmin edir.
Yekun seçim təkcə vuruşa və ya təzyiqə deyil, tam qoşqu sisteminə əsaslanmalıdır. Satın almadan əvvəl layihəyə xüsusi baxış üçün gövdənin alt hissəsinin rəsmini və hidravlik məlumatı HCIC-ə göndərin.
HCIC avtomobil və sənaye tətbiqləri üçün hidravlik silindrlər və güc blokları hazırlayır və istehsal edir. 3TG-E90x1199 layihəsi üçün HCIC OEM və ya dəyişdirmə sorğusu üçün çertyojları, ölçülmüş ölçüləri və hidravlik tələbləri nəzərdən keçirə bilər.
