Qaynaqlanmış ikiqat qapaqlı hidravlik silindr 3000PSI-da işləyir. Döymə çəngəllər, möhkəm qaynaqlar uyğun traktorlar, zibil qoşquları. Xüsusi ölçü, OEM loqosu, ISO9001 fabriki, 12 aylıq tam xidmət zəmanəti.
Bore Size:
30mm-200mm (1.2inch-8inch)Rod Diameter:
20mm-120mmStroke Length:
50mm-3000mmRated Working Pressure:
21MPa (3000PSI)Qaynaqlanmış ikiqat çubuqlu hidravlik silindr silindrin dibində və çubuq ucunda inteqrasiya olunmuş saxta ikiqat çəngəl ilə təchiz olunmuş tam qaynaqlanmış hidravlik qoça aiddir, ağır qaynaqlı silindr seriyasına aiddir və əsasən ikiqat fəaliyyət göstərən yağ dövrə dizaynını qəbul edir.
Ənənəvi kravatlı hidravlik silindrdən fərqli olaraq, qaynaqlanmış ikiqat qapaqlı silindr kompakt ümumi quruluşa, yanal yükə qarşı daha güclü gücə və açıq palçıqlı, yüksək yüklü iş mühitində daha uzun xidmət müddətinə malikdir.
Təsərrüfat təmiri sexləri, qoşqu OEM zavodları və kiçik tikinti maşınları istehsalçıları tez-tez nazik qaynaq tikişləri və nazik barel divarları olan qüsurlu qaynaqlanmış hidravlik qoçlarla qarşılaşırlar. Bu ucuz silindrlər uzun müddətli qaldırma işləri zamanı yağ sızdırmaq, çəngəl qapaqlarını əymək və ya çatlamaq asandır.
Biz 28 ildir ki, qaynaqlanmış ikiqat qıvrımlı hidravlik silindrlər istehsal etmişik, yerli mühəndislərimiz hər ay qlobal alıcılardan yüzlərlə silindr nasazlığı halları ilə məşğul olurlar. Biz açıq havada olan ağır maşınlar üçün ümumi nasazlıq problemlərindən qaçmaq üçün çəngəl qaynaq strukturunu optimallaşdırır, barel divarını qalınlaşdırır və möhürləyici qurğunu təkmilləşdiririk. MOQ olmadan kiçik nümunə sifarişi müştəri testi üçün dəstəklənir.
Qaynaqlanmış ikiqat qıvrımlı hidravlik silindrimizin bütün əsas emal addımları özümüzə məxsus 12000㎡ hidravlik emalatxanamızda başa çatdırılır, əsas komponentlərin autsorsingi yoxdur. Hər bir sənətkarlıq yük müqavimətini və sızdırmazlığı yaxşılaşdırmaq üçün nəzərdə tutulmuşdur.
2.1.1 Honlanmış tikişsiz qalın barel
Biz daxili dəqiqlikli honing müalicəsi ilə isti yayılmış tikişsiz polad boru qəbul edirik, barel divar qalınlığı adi bazar modellərindən daha qalındır. Qalın barel davamlı yüksək təzyiq altında silindr deformasiyasını azalda bilər və daxili honlama daxili yağ sızmasına səbəb olacaq cızıqları aradan qaldırır.

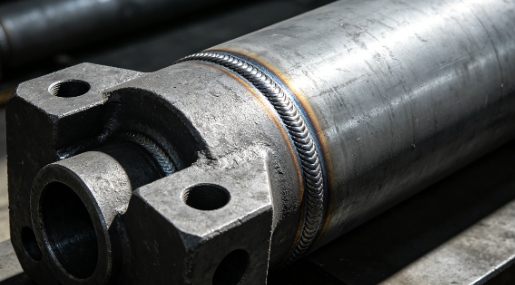

Cüt çəngəl qapaqları nazik təbəqə qaynaq yerinə bir parça saxta poladdır. Çubuq və barel arasındakı əlaqə mövqeyi 8-12 mm tam nüfuz edən sualtı qövs qaynağından istifadə edir, qaynaq tikişi qalın və vahiddir, traktorun və log parçalayıcının ağır yanal qüvvəsi altında qapağın çatlamasını effektiv şəkildə qarşısını alır.
Porşen çubuqunun səthi dəqiq torpaqdır, sonra 28-32μm sərt xrom təbəqə ilə örtülmüşdür. Qalın xrom örtük sabit anti-pas və aşınma müqaviməti gətirir, örtük bir illik davamlı palçıqlı fermada belə soyulmayacaq.
Standart montaj, normal temperaturda adi hidravlik yağa uyğunlaşdırmaq üçün NBR rezin möhürlərdən istifadə edir. FKM flüor rezin möhürləri -20 ℃ ilə 180 ℃ arasında işləyən yüksək temperaturlu avadanlıq üçün isteğe bağlı təkmilləşdirmədir, daxili və xarici yağ sızmasını tamamilə bloklayır.
Hər bir hazır qaynaqlanmış ikiqat çəngəlli hidravlik silindr 30 dəqiqə ərzində 1,5 dəfə həddindən artıq yüklənmə təzyiqi saxlama testindən və göndərilməzdən əvvəl tam hava sızdırmazlığı yoxlamasından keçməlidir. Biz hər bir silindr üçün test məlumatlarını qeyd edirik və toplu sifariş müştəriləri üçün tam təzyiq testi hesabatını təqdim edə bilərik.
Qaynaqlanmış çəngəl hidravlik qoçumuz bütün növ təsərrüfat mobil avadanlığında geniş istifadə olunur, ikiqat çəngəl montaj dizaynı əlavə aksesuarlar olmadan sürətli pin şaftının quraşdırılmasını həyata keçirir.
Əsas uyğunluq avadanlıqları: traktor qaldırıcı qolu, log ayırıcı hidravlik qoç, ot bağlama maşını, kiçik kombayn, ferma qaldırıcı qoşqu.
Kompakt qaynaqlanmış ikiqat qulaq silindri məhdud quraşdırma sahəsi, tikinti meydançasında toz və vibrasiya altında dayanıqlı performansı olan kiçik tikinti maşınlarına uyğundur.
Əsas uyğun avadanlıq: mini ekskavatorun köməkçi qoçu, yükləyicinin əyilmə silindri, kiçik yol çarxı, beton qaldırıcı qarışdırıcı.
Yüksək yükdaşıyan qaynaqlı çəngəl qoç, logistik qaldırıcı nəqliyyat vasitələri və anbar yükləmə avadanlığı üçün əsas əvəzedici hissədir.
Əsas uyğunluq avadanlıqları: zibil qoşqusunun hidravlik silindri, evakuatorun qaldırıcı qoçu, dok düzəldici qaynaqlı hidravlik silindr, qayçı qaldırıcı masa qoçu.
Xüsusi ölçülü qaynaqlanmış ikiqat çubuq silindr, tullantıların təmizlənməsi, materialın qaldırılması və avadanlıqların təmirinin dəyişdirilməsi üçün uyğun olan sənaye avadanlıqlarının təsvirlərinə uyğun olaraq düzəldilə bilər.
Əsas uyğun avadanlıq: tullantı sıxıcı, material qaldırıcı maşın, kiçik hidravlik pres, satışdan sonrakı təmir əvəzedici hidravlik qoç.
| Yoxlama maddəsi | Standart Parametr |
|---|---|
| Buruq Ölçüsü | 30mm-200mm (1.2inch-8inch) |
| Çubuğun diametri | 20mm-120mm |
| Vuruş Uzunluğu | 50mm-3000mm |
| Nominal İş təzyiqi | 21MPa (3000PSI) |
| Standart fəaliyyət növü | İkiqat Aktyorluq |
| Standart Sızdırmazlıq Materialı | NBR kauçuk |
| Səthi müalicə | Tutqun Qara Pas Əleyhinə Boya |
| Xüsusi Tələb | Könüllü Təkmilləşdirmə Sxemi |
|---|---|
| Xüsusi buruq | Mini 25mm / Böyük ölçülü 250mm xüsusi çuxur |
| Xüsusi vuruş | Limitsiz uzun vuruşlu qaynaqlı çəngəl qoçu |
| Yüksək təzyiq tələbi | 25MPa / 35MPa ağır yüksək təzyiqli versiya |
| Tək fəaliyyət ehtiyacı | Tək təsirli qaynaqlanmış ikiqat çəngəl silindr |
| Yüksək temperaturda işləmə | FKM flüor rezin möhürləyici qurğu |
| Sahil antikorroziyası | Sinklənmiş səth örtüyü |
| Clevis Fərdiləşdirmə | Xüsusi çəngəl çuxur diametri, uzadılmış çəngəl qapağı |
Bütün hidravlik silindr istehsal xəttimiz ISO9001 keyfiyyət idarəetmə sistemi sertifikatından keçir, bütün ağır qaynaqlı hidravlik məhsullar CE sənaye təhlükəsizliyi standartına cavab verir. Biz müştərinin gömrük rəsmiləşdirilməsi və zavod auditi üçün sertifikatlaşdırma sənədlərinin surətini təqdim edə bilərik.
Müstəqil xammalın yoxlanılması emalatxanası, yarımfabrikat emalı yoxlama stansiyası və hazır məhsulun təzyiq sınağı otağı qurduq. İstehsaldan əvvəl bütün xam polad borular, saxta qıvrımlar və sızdırmazlıq hissələri yoxlanılacaq, bitmiş məhsulun uğursuzluğunun qarşısını almaq üçün qüsurlu xammal birbaşa rədd ediləcək.
Hər qaynaqlanmış ikiqat çəngəlli hidravlik silindr əvvəlcə pas əleyhinə yağla örtüləcək, dəniz daşınması zamanı dəniz suyunun korroziyasının qarşısını almaq üçün plastik filmlə bükülmüşdür. Sonra uzun məsafəli logistikada toqquşmanın və deformasiyanın qarşısını almaq üçün sabit köpük padding ilə möhkəm ixrac taxta qutuya qoyun.
Q1: Qeyri-standart buruq və vuruşlu qaynaqlanmış ikiqat çəngəl silindrini fərdiləşdirə bilərəmmi?
A1: Bəli, texniki komandamız 24 saat ərzində avadanlıq rəsminizə uyğun olaraq eksklüziv silindr ölçüsünü tərtib edə bilər.
2-ci sual: Standart qaynaqlı klavisin maksimum iş təzyiqi nə qədərdir?
A2: Standart nominal təzyiq 3000PSI (21MPa), 35MPa yüksək təzyiq təkmilləşdirilmiş model mədən ağır yük avadanlıqları üçün mövcuddur.
3-cü sual: Qaynaqlanmış ikiqat qıvrımlı hidravlik silindrin zəmanət müddəti nə qədərdir?
A3: Normal düzgün iş şəraitində 12 aylıq zəmanət veririk, düzgün olmayan əməliyyat nəticəsində yaranan zərər zəmanətlə əhatə olunmur.
