Hidravlik Silindr Drifti və Qarşı Balans Valfı Ovçuluğu: Ağır Avadanlıq Bumları üçün Diaqnostik Məhkəmə Ekspertizası

I. Komandasız bumun sürüşməsinin 4 əsas səbəbləri

Yüklənmiş bum və ya vedrə olduqdahidravlik silindroperatorun girişi olmadan düşür, nasazlıq dörd fərqli hidravlik mexanizmdən birindən qaynaqlanır:

Uğursuzluq Mexanizmi	Fiziki Kök Səbəb	Səsli / Vizual Simptom
Piston Sızdırmazlığı Bypass (Daxili Sızma)	Qapağın ucundan çubuq ucuna yağ sızan ekstrüde edilmiş U-stəkan və ya dişli aşınma halqaları	Silindr barelinin isti nöqtəsi; çubuq mexaniki olaraq dəstəkləndikdə sürüşmə dayanır
Qarşı Balans ValfiOturacaq Ağlayır	Açıq oturacaq altında çirklənmə, kartuş burnu və ya yorğun yay	Neft klapan portundan ağlayır; möhür vəziyyətindən asılı olmayaraq sabit sürüşmə
İstiqamətli ValveSpool Sızması	Açıq mərkəz sistemlərində makara boşluğunun həddindən artıq aşınması	Yalnız bum dövrəsində heç bir kilid klapan quraşdırılmadıqda baş verir
Termal yağın yığılması	İsti yağın (65°C) ətraf mühitə (15°C) soyuması mayenin həcmini 3%-4% azaldır.	İlk bir saat ərzində ilkin 10-20 mm düşmə, sonra sıfır təzyiq itkisi ilə tamamilə sabitləşir

---

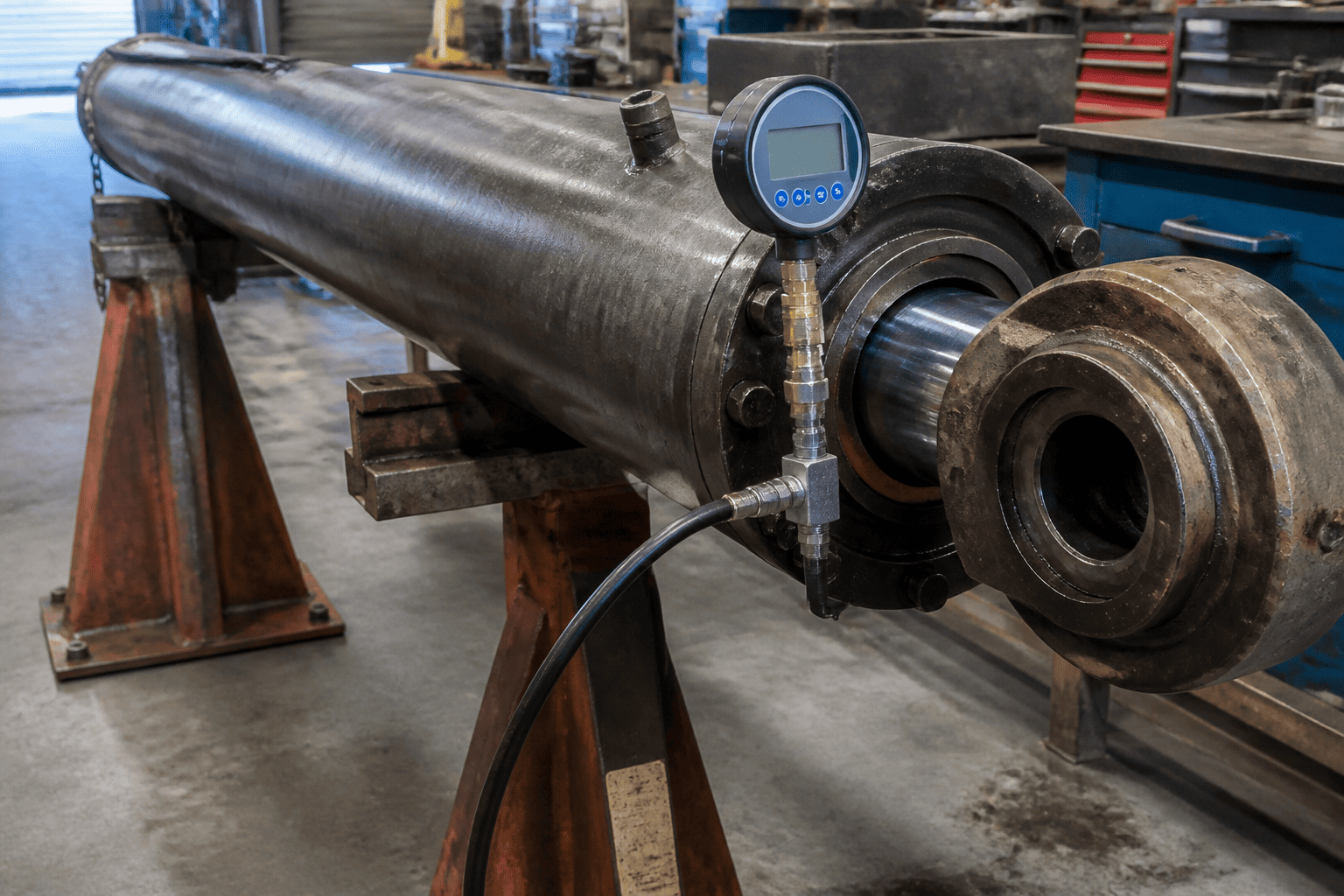

II. 15 dəqiqəlik sahə izolyasiya testi: Silindr və klapan

Heç vaxt çıxarmayın aağır bum silindrbu qəti izolyasiya testini tamamlamadan əvvəl maşından:

1. Nominal yüklə bumu 45 dərəcəyə qaldırın: Hidravlik yağı normal işləmə temperaturuna (təxminən 50°C-dən 55°C-dək) ​​gətirin.

2. Bumu Mexanik şəkildə Bağlayın və Dəstəyin: Mütləq təhlükəsizliyi təmin etmək üçün mühəndislik tərəfindən təsdiqlənmiş bum dayaq və ya kran sapanı quraşdırın.

3. Çubuq Ucu Geri Dönüş Xəttini təcrid edin: Silindr çubuq ucuna (halqavari tərəfə) qoşulmuş hidravlik şlanqı ayırın və şlanqın qapağını bağlayın. Silindr çubuqunun ucunu təmiz ölçmə qabının üzərində açıq qoyun.

4. Mexaniki Dəstəyi çıxarın: Silindr qapağındakı yağ sütununda tam çəkisi yükün asılmasına icazə verin.

5. Rod-End Port Boşalmasına riayət edin:

• Nəticə A (Daimi Neft axını):Bum aşağıya doğru sürüşərkən yağ davamlı olaraq açıq çubuq portundan boşalırsa, yüksək təzyiqli yağ daxili porşen tacı boyunca piston möhür paketini keçərək çubuq kamerasına daxil olur. Silindr daxili yenidənqurma və ya barel biləyini tələb edir.
• Nəticə B (Quru Port, lakin Bom Hələ Sürünür):Sıfır yağ çubuq yuvasından çıxırsa, lakin silindr çubuğu geri çəkilirsə, piston möhürləri 100% möhkəm tutur. Qapaqdakı yağın həcmi yük saxlayan əks tarazlıq klapanının oturacağından çənə qaçır.

---

III. Qarşılıqlı Valf Ovçuluğu: Niyə Bomları Azaltmaq Üşüyür

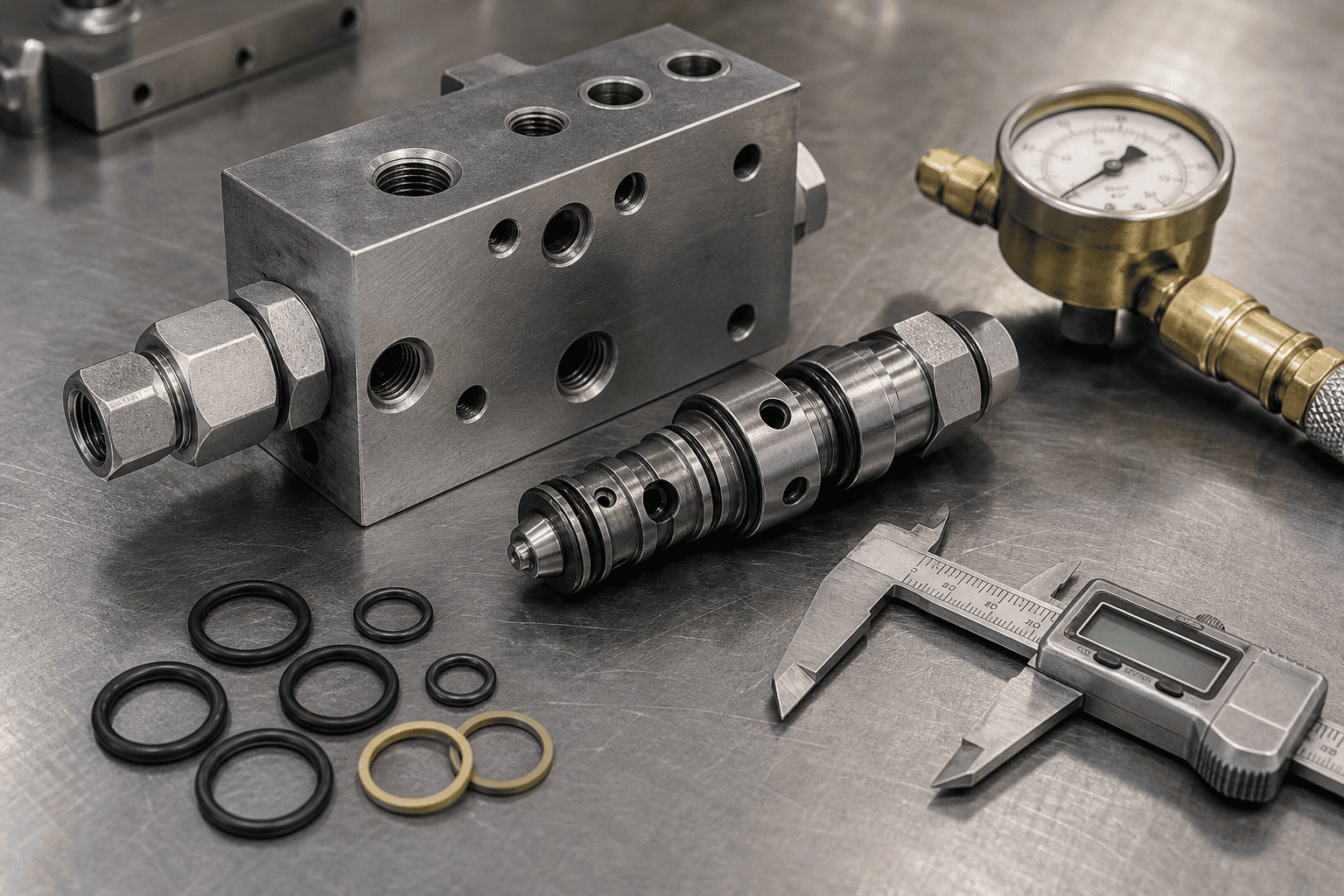

Qarşılıqlı balans klapanları (mərkəzdən yuxarı klapanlar) iki vacib vəzifəni yerinə yetirir: onlar xətt partladıqda yükün düşməsinin qarşısını almaq üçün yağı tuturlar və geriyə dönən axını ölçürlər ki, həddindən artıq ağırlıq yükləri hidravlik nasosdan kənara çıxmasın.

Operator ağır bumu endirdikdə və maşın şiddətlə çırpınmağa və şaqqıltıya başladıqda, əks tarazlıq klapan pilot təzyiqinin qeyri-sabitliyində (ovda) tutulur:

addım	Prosesin təsviri
1	Operator aşağı əmr göndərir → Pilot təzyiqi əks balans klapanını açır
2	Valf açılır → Yağ silindr qapağının ucundan çıxır → Bum aşağıya doğru sürətlənir
3	Bum nasosun yağ verə biləcəyindən daha tez düşür → Pilot təzyiqi sıfıra enir
4	Pilotun təzyiq itkisi → Valf qəflətən bağlanır → Hidravlik şok dalğası, bumun titrəməsi

Bu dövrə saniyədə beş ilə on beş dəfə arasında təkrarlanır, bum dönmə pinləri arasında həddindən artıq akustik tıqqıltı və struktur yorğunluğu yaradır.

---

IV. Mühəndislik qaydaları: Pilot nisbətinin düzgün seçilməsi

Qarşılıqlı ovçuluğa səbəb olan əsas mühəndislik səhvi çevik, struktur bumu üçün həddindən artıq aqressiv pilot nisbətinin seçilməsidir:

• Aşağı Pilot nisbəti (3:1 - 4:1):Çevik bumlarda, hava platformalarında və uzun məsafəli kran qollarında yüksək sabit və hamardır. Təzyiq sıçrayışlarına qarşı müqavimət göstərən təbii hidravlik amortizasiyanı təmin edərək, çatlamaq üçün daha yüksək pilot təzyiqi tələb edir.
• Orta Pilot nisbəti (4,5:1 - 5:1):Mexanik əyilmənin minimal olduğu sərt ekskavator birləşmələri və təkər yükləyicisinin qaldırıcı qolları üçün standart sənaye etalonudur.
• Yüksək Pilot nisbəti (8:1 - 10:1):Son dərəcə enerjiyə qənaət edir, çünki minimal pilot təzyiqi klapanı açır və nasosun mühərrik yükünü azaldır. Bununla belə, yüksək nisbətli patronlar əks təzyiqə qarşı yüksək həssasdır və yalnız sərt bucurqadlarda və ya qısa, sərt hidravlik mühərrik sürücülərində istifadə edilməlidir - heç vaxt çevik, yüksək ətalətli bum strukturlarında istifadə edilməməlidir.

---

V. 4 Sıfır Drift Hidravlik Etibarlılıq üçün Ən Yaxşı Təcrübələr

1. Torklamadan əvvəl əks balans boşluqlarını yuyun:Even a 20-micron steel chip caught between the poppet nose and manifold seat will cause 50 mm of boom drift per hour. Həmişə manifold qazmalarını ISO 16/14/11 təmizlik standartlarına uyğun yuyun.

2. Yüksək təzyiqdə saxlama üçün Viton/HNBR ehtiyat üzüklərini təyin edin:Porşen möhür paketlərində mikro-sürünmə olmadan 4,000+ psi davamlı statik saxlama qabiliyyətinə tab gətirə bilən ekstruziyaya qarşı termoplastik ehtiyat halqalardan istifadə olunduğundan əmin olun.

3. Termal daralmanı real sızmalardan fərqləndirin:Yeni park edilmiş maşınları sınaqdan keçirərkən, sürüşmə göstəricilərini qeyd etməzdən əvvəl yağ temperaturunun sabitləşməsi üçün otuz dəqiqə vaxt verin.

4. Birbaşa flanşlı əks balans manifoldlarını quraşdırın:Uzaqdan quraşdırılmış klapanlardan çəkinin. Bolting the valve block directly to SAE 4-bolt flange ports on the cylinder barrel ensures rigid pilot feedback and zero risk of external hose rupture.

---

VI. Diaqnostik Məsləhət və Ağır Dəyişdirmə Mənbəsi

Avadanlıq parkınızda davamlı bumun sürüşməsi və ya əks tarazlıq klapanının qeyri-sabitliyi ilə qarşılaşırsınız?

HCIC-in yüksək səviyyəli hidravlik mühəndislik qrupu ilə əlaqə saxlayın. Biz tam məhkəmə dövrə baxışları, optimallaşdırılmış pilot nisbətləri ilə xüsusi manifold inteqrasiya edilmiş silindrlər və sıfır sürüşmə performansı üçün hazırlanmış sürətli göndərmə OEM dəyişdirmə vahidləri təqdim edirik.
